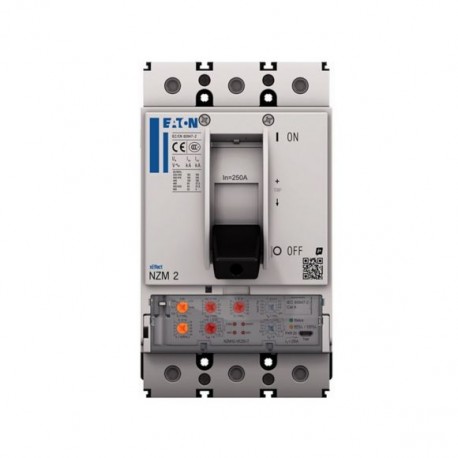

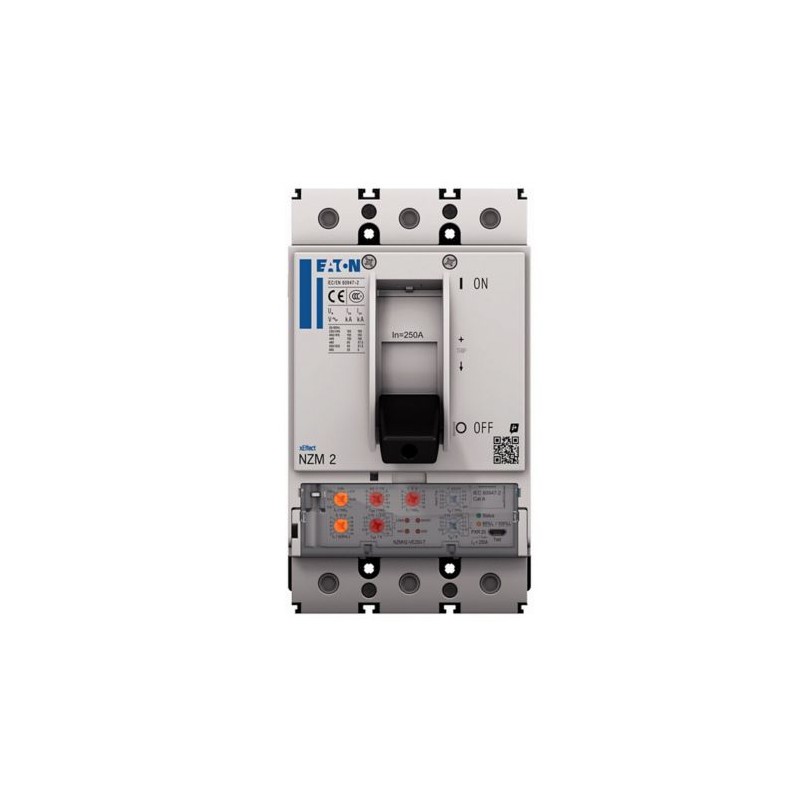

NZMH2-VX40-T 193293 EATON ELECTRIC Int. automático NZM2 PXR20, 40A, 3p, terminal de tornillo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH2-VX40-T 193293 EATON ELECTRIC Int. automático NZM2 PXR20, 40A, 3p, terminal de tornillo

NZMH2-VX40-T

193293

EATON-MOELLER

Int. automático NZM2 PXR20, 40A, 3p, terminal de tornillo

Disyuntor NZM2 PXR20, 40A, 3p, terminal de tornillo, protección contra fallos de tierra

Más detalles


Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Disyuntor NZM2 PXR20, 40A, 3p, terminal de tornillo, protección contra fallos de tierra
La gama de disyuntores xEffect NZM...-VX con sistema de disparo electrónico de liberación de potencia experta (PXR) cubre casos de uso para la protección de rango completo con solo cuatro tamaños compactos y es adecuado para el mercado IEC. Pruebe la función y la configuración a través del puerto micro USB directamente en el conmutador. Los grupos de funciones modulares siempre hacen que el montaje sea flexible y pueden complementarse con la amplia gama de accesorios. R.m.s. medición de valor y memoria térmica.

Especificaciones generales
Nombre del producto
Disyuntor electrónico de caja moldeada Eaton Moeller serie NZM
Nº de pieza
NZMH2-VX40-T
Ean
9010238016385
Longitud/profundidad del producto
149 milímetros
Altura del producto
184 milímetros
Ancho del producto
105 milímetros
Peso del producto
2.456 kilogramos
Conformidades
Conforme a RoHS
Certificaciones
IEC/EN 60947
Iec
Nombre comercial del producto
NZM
Tipo de producto
Disyuntor de caja moldeada
Subtipo de producto
electrónico
Comercializable a nivel mundial
Sí
Programa de entrega
tipo
Disyuntor
Tipo de bastidor del disyuntor
NZM2
Número de polos
Tres polos
Clasificación de amperaje
40 A
Sistema de liberación
Liberación electrónica
Funciones
Unidad de protección
Accionamiento del motor opcional
Características especiales
Protección contra sobrecarga LSI y dispositivo de protección contra cortocircuitos retardados y no retardadosR.m.s. medición de valor y "memoria térmica"Interfaz USB para configuración y función de prueba con el software Power Xpert Protection ManagerOpcionalmente compatible con el módulo de interfaz y el módulo interno Modbus RTU o el fusible de respaldo CAMMaximum, si las corrientes de cortocircuito esperadas en el lugar de instalación exceden la capacidad de conmutación del disyuntor (Capacidad nominal de interrupción de cortocircuito Icn)Corriente nominal = corriente nominal ininterrumpida: 40 A
Datos técnicos - Eléctricos
Tensión nominal
690 V - 690 V
Voltaje de aislamiento nominal (Ui)
690 V AC
Tensión nominal de resistencia al impulso (Uimp) en los contactos auxiliares
6000 V
Tensión nominal de resistencia al impulso (Uimp) en los contactos principales
8000 V
Corriente nominal de resistencia a corto plazo (t = 0,3 s)
kA 1,9
Corriente nominal de resistencia a corto plazo (t = 1 s)
kA 1,9
Ajuste de corriente de falla a tierra (Ig) - min
20 x entrada
Ajuste de corriente de falla a tierra (Ig) - máx.
40 x entrada
Ajuste de corriente instantánea (Ii) - min
2 A
Ajuste de corriente instantánea (Ii) - máx.
18 A
Ajuste de corriente de sobrecarga (Ir) - min
20 A
Ajuste de corriente de sobrecarga (Ir) - máx.
40 A
Ajuste de corriente de retardo corto (Isd) - min
2 A
Ajuste de corriente de retardo corto (Isd) - máx.
10 A
Ajuste retardado de liberación de cortocircuito - min
40 A
Ajuste retardado de liberación de cortocircuito - máx.
400 A
Ajuste de liberación de cortocircuito no retardado - min
80 A
Ajuste de liberación de cortocircuito no retardado - máx.
720 A
Capacidad nominal de interrupción de cortocircuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacidad nominal de rotura de cortocircuito Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacidad nominal de interrupción de cortocircuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Capacidad nominal de interrupción de cortocircuito Ics (IEC/EN 60947) a 525 V, 50/60 Hz
kA 37.5
Capacidad nominal de rotura de cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacidad nominal de fabricación de cortocircuitos Icm a 240 V, 50/60 Hz
kA 330
Capacidad nominal de fabricación de cortocircuitos Icm a 400/415 V, 50/60 Hz
kA 330
Capacidad nominal de cortocircuito Icm a 440 V, 50/60 Hz
kA 286
Capacidad nominal de fabricación de cortocircuitos Icm a 525 V, 50/60 Hz
105 kA
Capacidad nominal de fabricación de cortocircuitos Icm a 690 V, 50/60 Hz
40 kA
Tiempo de rotura total de cortocircuito
< 10 ms
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Aislamiento
500 V CA (entre contactos auxiliares y contactos principales)
300 V CA (entre los contactos auxiliares)
Número de operaciones por hora - máx.
120
Tipo de identificador
Palanca del eje de balancín
Categoría de utilización
A (IEC/EN 60947-2)
Categoría de sobretensión
Iii
Grado de contaminación
3
Vida útil, eléctrica
10000 operaciones a 415 V AC-1
5000 operaciones a 690 V AC-3
6500 operaciones a 400 V AC-3
10000 operaciones a 400 V AC-1
6500 operaciones a 415 V AC-3
7500 operaciones a 690 V AC-1
Dirección del suministro entrante
Según sea necesario
Datos técnicos - Mecánicos
Método de montaje
Técnica integrada de dispositivo fijo incorporado
fijo
Montaje opcional de riel DIN (riel de sombrero de copa)
Grado de protección
IP20 (grado básico de protección, en el área de controles operativos)
IP20
Grado de protección (IP), lado frontal
IP40 (con marco aislante)
IP66 (con manija giratoria de acoplamiento de puerta)
Grado de protección (terminaciones)
IP00 (terminaciones, aislador de fase y terminal de banda)
IP10 (terminal de túnel)
Protección contra el contacto directo
Prueba de dedo y dorso de mano según DIN EN 50274/VDE 0106 parte 110
Resistencia a los golpes
20 g (choque semisinusoidal 20 ms)
Número de contactos auxiliares (contactos de cambio)
0
Número de contactos auxiliares (contactos normalmente cerrados)
0
Número de contactos auxiliares (normalmente contactos abiertos)
0
Posición de la conexión para el circuito de corriente principal
Parte frontal
Prueba climática
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, constante, a IEC 60068-2-78
Características especiales
Protección contra sobrecarga LSI y dispositivo de protección contra cortocircuitos retardados y no retardadosR.m.s. medición de valor y "memoria térmica"Interfaz USB para configuración y función de prueba con el software Power Xpert Protection ManagerOpcionalmente compatible con el módulo de interfaz y el módulo interno Modbus RTU o el fusible de respaldo CAMMaximum, si las corrientes de cortocircuito esperadas en el lugar de instalación exceden la capacidad de conmutación del disyuntor (Capacidad nominal de interrupción de cortocircuito Icn)Corriente nominal = corriente nominal ininterrumpida: 40 A
Vida útil, mecánica
20000 operaciones
Datos técnicos - Mecánicos - Terminales
Terminales estándar
Terminal de tornillo
Terminales opcionales
Terminal de caja. Conexión en la parte trasera. Terminal de túneles
Capacidad del terminal (cable de control)
0,75 mm² - 1,5 mm² (2x)
0,75 mm² - 2,5 mm² (1x)
Capacidad del terminal (conductor/cable sólido de aluminio)
16 mm² (1x) en la terminal del túnel
Capacidad del terminal (conductor/cable trenzado de aluminio)
25 mm² - 185 mm² (1x) en la terminal del túnel
Capacidad del terminal (barra colectora de cobre)
M8 en la conexión del tornillo trasero
Máx. 24 mm x 8 mm directo en la conexión trasera del interruptor
Mín. 16 mm x 5 mm directo en la conexión trasera del interruptor
Capacidad del terminal (conductor/cable sólido de cobre)
10 mm² - 16 mm² (1x) directo en la conexión trasera del interruptor
10 mm² - 16 mm² (1x) en el terminal de caja
6 mm² - 16 mm² (2x) directo en la conexión trasera del interruptor
6 mm² - 16 mm² (2x) en el terminal de caja
16 mm² (1x) en la terminal del túnel
Capacidad del terminal (conductor/cable trenzado de cobre)
25 mm² - 70 mm² (2x) en el terminal de caja
25 mm² - 70 mm² (2x) directo en la conexión trasera del interruptor
25 mm² - 185 mm² (1x) directo en la conexión trasera del conmutador
25 mm² - 185 mm² (1x) en la terminal de túnel de 1 orificio
25 mm² - 185 mm² (1x) en el terminal de caja
Capacidad del terminal (tira de cobre)
Máx. 10 segmentos de 16 mm x 0,8 mm en el terminal de caja
Mín. 2 secciones de 16 mm x 0,8 mm en la conexión trasera (perforadas)
Máx. 10 segmentos de 24 mm x 0,8 mm en la conexión trasera (perforado)
Mín. 2 segmentos de 9 mm x 0,8 mm en el terminal de caja
Máx. 8 segmentos de 24 mm x 1 mm (2x) en el terminal de caja
Verificación del diseño según IEC/EN 61439 - datos técnicos
Corriente nominal de funcionamiento para disipación de calor especificada (entrada)
40 A
Disipación de calor del equipo, dependiente de la corriente
1,32 W
Temperatura ambiente de funcionamiento - min
-25 °C
Temperatura ambiente de funcionamiento - máx.
°C 70
Temperatura ambiente de almacenamiento - min
40 °C
Temperatura ambiente de almacenamiento - máx.
°C 70
Verificación de diseño según IEC/EN 61439
10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2.3.3 Resistir. de insulina. mat. al calor/fuego anormal por elección interna. Efectos
Cumple con los requisitos del estándar del producto.
10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de los conjuntos
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
Información adicional
Funciones
Sistemas, cables, selectividad y protección del generador
Protección contra fallas a tierra
Protección integrada contra fallos a tierra

Datos técnicos ETIM 8.0

Componentes industriales de baja tensión (EG000017) / Disyuntor de potencia para protección trafo/generador/instalación (EC000228)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptores de baja tensión / Disyuntor (LV < 1 kV) / Disyuntor para transformador de potencia, generador y protección del sistema ([email protected] [AJZ716013])
Iu de corriente permanente clasificada
40 A
Tensión nominal
690 - 690 V
Capacidad nominal de ruptura de cortocircuito lcu a 400 V, 50 Hz
150 kA
Configuración actual de la versión de sobrecarga
20 - 40 A
Cortocircuito retardado de cortocircuito de rango de ajuste
2 - 10 A
Rango de ajuste de liberación de cortocircuito sin demora
2 - 18 A
Protección integrada contra fallos a tierra
Sí
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Construcción de dispositivos
Técnica integrada de dispositivo fijo incorporado
Adecuado para el montaje de riel DIN (riel de sombrero de copa)
No
Montaje opcional de riel DIN (riel de sombrero de copa)
Sí
Número de contactos auxiliares como contacto normalmente cerrado
0
Número de contactos auxiliares como contacto normalmente abierto
0
Número de contactos auxiliares como contacto de cambio
0
Con indicador apagado
No
Con liberación de tensión bajo tensión integrada
No
Número de polos
3
Posición de la conexión para el circuito de corriente principal
Parte frontal
Tipo de elemento de control
Palanca del eje de balancín
Dispositivo completo con unidad de protección
Sí
Accionamiento del motor integrado
No
Accionamiento del motor opcional
Sí
Grado de protección (P.I.)
IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
