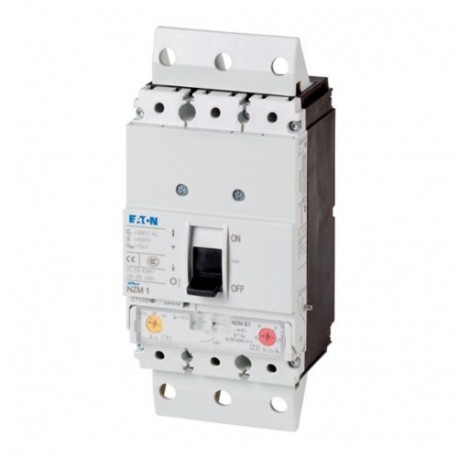

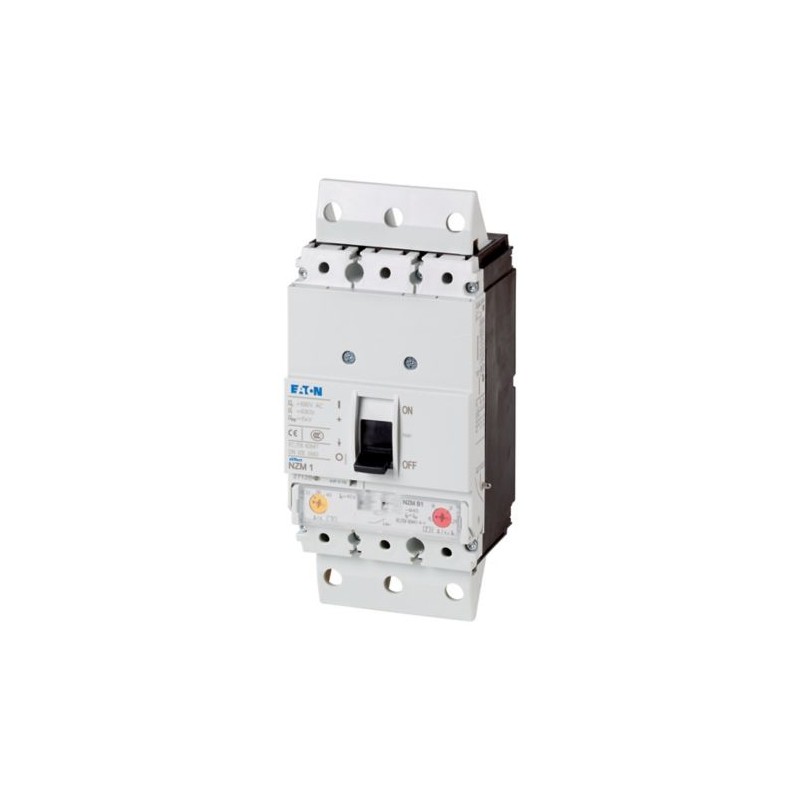

NZMH1-M100-SVE 115794 Y7-115794 EATON ELECTRIC Interruptor automático NZM, 3P, 100A, enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH1-M100-SVE 115794 Y7-115794 EATON ELECTRIC Interruptor automático NZM, 3P, 100A, enchufable

NZMH1-M100-SVE

115794

Y7-115794

EATON-MOELLER

Int. automático NZM, 3P, 100A, enchufable

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 100A, plug-in module, H1-M100-SVE

Serie NZM.. Los interruptores automáticos -M cubren todos los casos de aplicación con solo cuatro tamaños compactos y son adecuados para el mercado IEC. Los grupos de funciones modulares siempre hacen que el montaje sea flexible. Con desbloqueos termomagnéticos para la protección del motor. Notas: Con sensibilidad a fallos de fase, los interruptores automáticos de disparo de clase 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 cumplen todos los requisitos de la categoría de conmutación AC-3.

Más detalles


Componentes industriales de baja tensión > Disyuntor de protección del motor

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $784.54
Precio unitario: $784.54
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM molded case circuit breaker thermo-magnetic
Catalog Number
115794
EAN
4015081155347
Product Length/Depth
90 mm
Product Height
201 mm
Product Width
95 mm
Product Weight
1.192 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947
IEC
Model Code
NZMH1-M100-SVE

Datos técnicos - eléctricos

Voltage rating
690 V - 690 V
Rated insulation voltage (Ui)
690 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
6000 V
Rated operational current
99 A (400 V AC-3)
Amperage Rating
100 A
Instantaneous current setting (Ii) - min
800 A
Instantaneous current setting (Ii) - max
1250 A
Overload current setting (Ir) - min
80 A
Overload current setting (Ir) - max
100 A
Short-circuit release non-delayed setting - min
800 A
Short-circuit release non-delayed setting - max
1250 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
100 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
35 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
35 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
10 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
7.5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
220 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
220 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
154 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
40 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
17 kA
Rated operating power at AC-3, 230 V
30 kW
Rated operating power at AC-3, 400 V
55 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Other
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 690 V AC-1
5000 operations at 690 V AC-3
7500 operations at 400 V AC-3
7500 operations at 415 V AC-3
10000 operations at 400 V AC-1
10000 operations at 415 V AC-1
Direction of incoming supply
As required

Datos técnicos - comunicación

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
6000 V
Rated operational current
99 A (400 V AC-3)
Amperage Rating
100 A
Instantaneous current setting (Ii) - min
800 A
Instantaneous current setting (Ii) - max
1250 A
Overload current setting (Ir) - min
80 A
Overload current setting (Ir) - max
100 A
Short-circuit release non-delayed setting - min
800 A
Short-circuit release non-delayed setting - max
1250 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
100 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
35 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
35 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
10 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
7.5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
220 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
220 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
154 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
40 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
17 kA
Rated operating power at AC-3, 230 V
30 kW
Rated operating power at AC-3, 400 V
55 kW
Short-circuit total breaktime
< 10 ms
Electrical connection type of main circuit
Other
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
7500 operations at 690 V AC-1
5000 operations at 690 V AC-3
7500 operations at 400 V AC-3
7500 operations at 415 V AC-3
10000 operations at 400 V AC-1
10000 operations at 415 V AC-1
Direction of incoming supply
As required

Datos técnicos - mecánicos

Mounting Method
Built-in device plug-in technique
Plug-in unit
Degree of protection
IP20
IP20 (basic degree of protection, in the operating controls area)
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP00 (terminations, phase isolator and strip terminal)
IP10 (tunnel terminal)
Protection against direct contact
Finger and back-of-hand proof to VDE 0106 part 100
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Switch off technique
Thermomagnetic
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
20000 operations

ETIM for 115794 Interruptores de baja tensión (EC000074)
Característica Valor
Ajuste actual de liberación de sobrecarga (EF002336) 80 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 800 A
Con protección de sobrecarga térmica (EF006233) Sí
Sensible a fallo de fase (EF007400) Sí
Técnica de liberación (EF007007) Termomagnético
Tensión nominal de funcionamiento (EF001435) 690 V
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 30 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 55 kW
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Ejecución del elemento accionador (EF006976) Palanca de balancín
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Con interruptor auxiliar integrado (EF001387) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 35 kA
Grado de protección (IP) (EF005474) IP20
Altura (EF000040) 201 mm
Anchura (EF000008) 95 mm
Profundidad (EF000049) 90 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZMH1-M100-SVE Y7-115794 115794 ES_112739.pdf 4 Mbytes NZMH1-M100-SVE Y7-115794 115794 ES_112739.pdf
