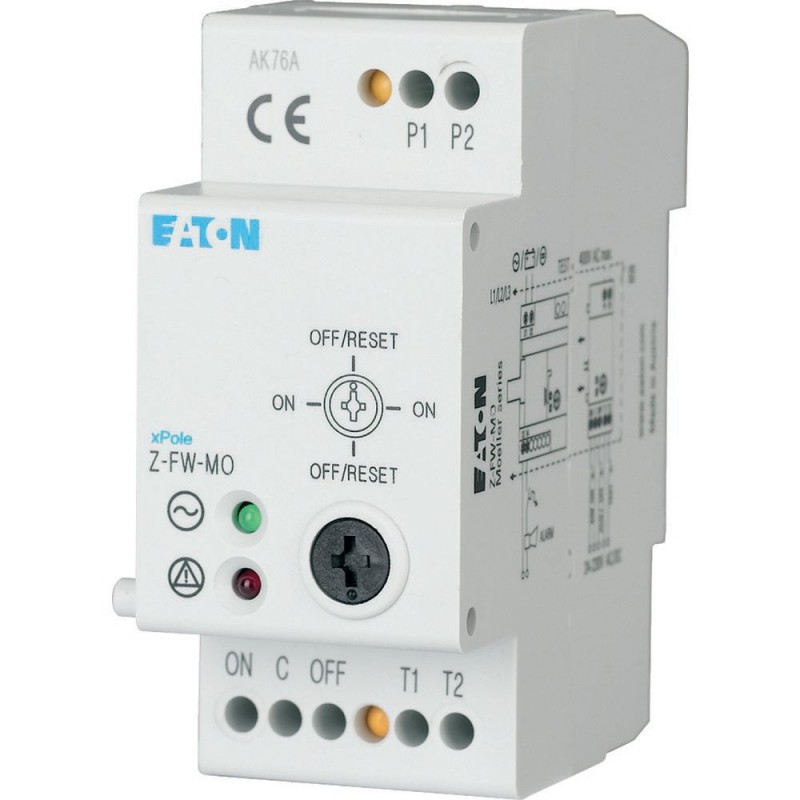

Reiniciar dispositivo, 24-240V, 2HP
Remoto módulo de conmutación, la tensión de control para el mando a distancia 24-230V AC de salida del relé de disparo de prueba de 400 v CA máx., funciones: reinicio automático + ENCENDIDO/APAGADO/PRUEBA, instalación de la tapa de la dimensión de 45 mm, anchura de montaje 2 SU (35mm), el sombrero de montaje en riel, de la terminal de la sección transversal de 4x1.5 mm2 o 2 x 2.5 mm2
Programa de entrega
La función básica de
Accesorios para el disyuntor
Accesorios para el circuito de corriente residual-breakers
La función básica de accesorios
Reiniciar el dispositivo
Aplicación
Aparamenta industrial y comercial avanzado de aplicaciones
Gama de productos
Accesorio
Lado de montaje
para el montaje sobre derecho a: Z-FW-LP, Z-FW-LPD
Datos técnicos
La tensión de Control para pruebas remotas
24 ... 230 V AC/DC
Salida de relé para el viaje de prueba con Z-FW
≦ 400 V AC
La función
+ENCENDIDO/APAGADO/PRUEBA
Selector de función
ON, OFF/RESET
Estándar en la parte delantera de la dimensión
45 mm
La altura del recinto
80 mm
Montaje
Conexión rápida con 2 pestillo de posiciones en el top-hat ferrocarril IEC/EN 60715
Grado de protecciónIntegrado
IP40
Protección del Terminal
Protección contra descargas eléctricas de hasta A3, ÖVE-EN 6
Terminales
Ascensor terminales
Terminal de capacidadesSólido
4 x 1.5
2 x 2,5 mmDos
Terminal de capacidadesflexible
4 x 1.5
2 x 2,5 mmDos
La verificación del diseño según la norma IEC/EN 61439
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
5 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Datos técnicos ETIM 7.0
Los dispositivos de la placa de distribución-/montaje en superficie (EG000062) / dispositivo Auxiliar para la placa de distribución de dispositivos (EC001286)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / interruptor componente / contacto Auxiliar de la unidad de la placa de distribución (
[email protected] [AKE327013])
Dispositivo de ajuste
Otros
Equipos adicionales
Disparador remoto
Adjunto al momento de la entrega
No
Asamblea de ancho (TE)
Dos
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Cero
Número de contactos como de cambio de contacto
Cero
Número de fallo de la señal de los interruptores
Cero
Nominal interruptor de corriente
0 Un
Voltaje tipo de accionamiento
CA
Con el auto de prueba de fuga a tierra de la función
No
Adecuado para un máx. número de polos de contacto principal de la unidad (total)
Cero
Adecuado para un máx. la corriente principal de contacto de la unidad de
0 Un
