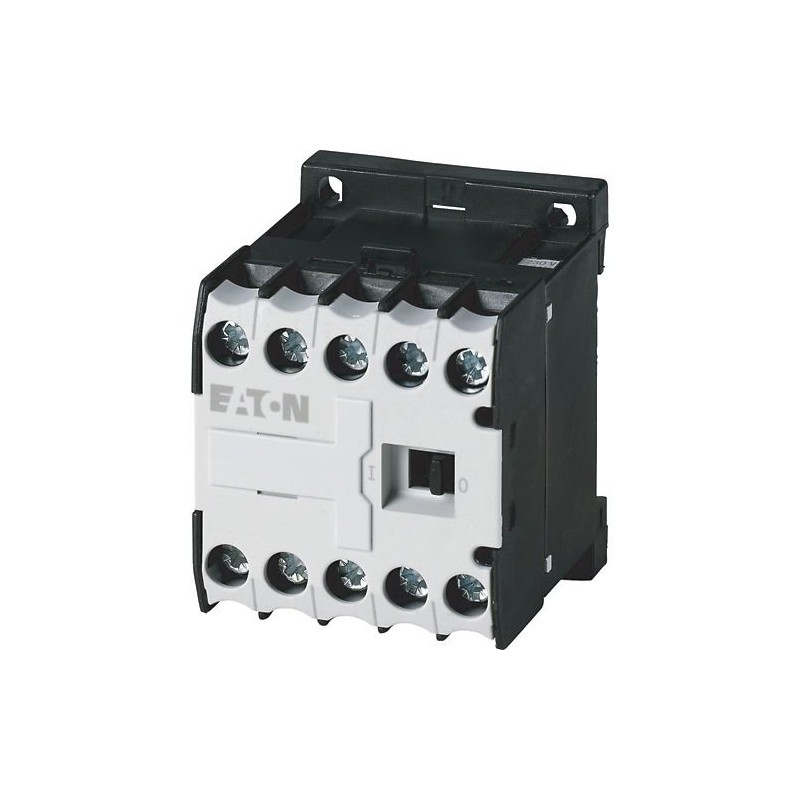

DILER-31-G(24VDC) 010157 Y7-10157 EATON ELECTRIC Mini-Contactor Auxiliar Conexión a tornillo 3 NO + 1 NC 24 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

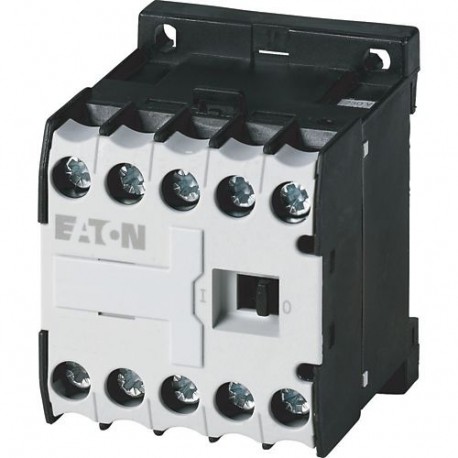

DILER-31-G(24VDC) 010157 Y7-10157 EATON ELECTRIC Mini-Contactor Auxiliar Conexión a tornillo 3 NO + 1 NC 24 ..

DILER-31-G(24VDC)

010157

Y7-10157

EATON-MOELLER

Mini-Contactor Auxiliar, Conexión a tornillo, 3 NO + 1 NC, 24 V DC

Relé de contactor DILER de la serie Moeller® de Eaton, 24 V DC, N/O = Normalmente abierto: 3 N/O, N/C = normalmente cerrado: 1 NC, terminales de tornillo, accionamiento DC DILER-31-G(24VDC)

Relé contactor, Gama de productos: Mini-contactores DILER, Aplicación: Relés contactores, Descripción: con contactos opuestos entrelazados, Técnica de conexión: Terminales de tornillo, Corriente nominal de funcionamiento Corriente térmica de aire libre convencional, 1 polo Abierto a 50 °C: Ith = Ie= 10 A, Corriente nominal de funcionamiento AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Contactos N/O = Normalmente abiertos: 3 N/O, Contactos N/C = Normalmente cerrados: 1 NC, Número de código y versión de combinación Número distintivo: 31E, Para uso con: ... DILE, Tensión de accionamiento: 24 V CC, Tensión CA/CC: Funcionamiento CC, Grado de protección: IP20 , Instrucciones: Números de contacto según EN 50011, Marcas de terminales de bobina según EN 50005, Combinación integrada de diodo y resistencia, Potencia nominal de la bobina 2,6 W, Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Más detalles


Componentes industriales de baja tensión > Contactor, relé

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $61.32
Precio unitario: $61.32
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller® series DILER Control relay
N.º de catálogo
010157
EAN
4015080101574
Longitud/profundidad de producto
54 mm
Altura del producto
58 mm
Anchura del producto
45 mm
Peso del producto
0.206 kg
Certificación(es)
UL 508
UL
CE
VDE 0660
IEC/EN 60947-4-1
CSA
CSA-C22.2 No. 14-05
CSA File No.: 012528
EN 60947-5-1
UL File No.: E29184
IEC/EN 60947
UL Category Control No.: NKCR
CSA Class No.: 3211-03
Código de modelo
DILER-31-G(24VDC)

Características y Funciones

Características
Contactos maniobrados positivamente según EN 60947-5-1 Anexo L, incluido el bloque de contactos auxiliares
Equipado con:
Contactos opuestos enclavados

General

Aplicación
Contactores auxiliares
Vida útil, mecánica
20.000.000 de Operaciones (Accionamiento DC)
Método de montaje
Carril DIN/tornillo
Posición de montaje
Según sea necesario (excepto vertical con terminales A1/A2 en la parte inferior)
Frecuencia de maniobra
9000 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Minicontactores DILER
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
6.000VAC
Resistencia a impactos
8 g, contacto auxiliar NC, Aparato base con bloque de contactos auxiliares, Mecánica, según IEC/EN 60068-2-27, choque semisinusoidal de 10 ms
10 g, NO contacto auxiliar, Aparato base con bloque de contactos auxiliares, Mecánica, según IEC/EN 60068-2-27, choque semisinusoidal de 10 ms
Tipo de tensión
CC

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
50 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30

Secciones de conexión

Capacidad del terminal (flexible con terminal)
1 x (0,75 - 1,5)mm²
2 x (0,75 - 1,5)mm²
Capacidad del terminal (rígido)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Capacidad del terminal (AWG rígido/trenzado)
1 x (18 - 14)
2 x (18 - 14)
18 - 14
Longitud desnuda (cable principal)
8 mm
Tamaño de destornillador
2, Terminal de tornillo, Destornillador Pozidriv
0,8 x 5,5/1 x 6mm, Terminal de tornillo, Destornillador estándar
Par de apriete
1,2Nm, Terminales de tornillo

Especificaciones eléctricas

Tensión asignada de empleo (Ue) en AC - máx.
600 V
Tensión asignada de aislamiento (Ui)
690 V
Corriente asignada de empleo (le)
1.5 A a 110 V, CC L/R ≤ 15 ms (con 3 contactos en serie)
2.5 A a 60 V, CC L/R ≤ 15 ms (con 2 contactos en serie)
0.5 A a 220 V, CC L/R ≤ 15 ms (con 3 contactos en serie)
2.5 A a 24 V, CC L/R ≤ 15 ms (con 1 contacto en serie)
10 A
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
6 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
3 A
Corriente asignada de empleo (Ie) en AC-15, 500 V
1.5 A
Seccionamiento seguro
300 V AC, Between coil and auxiliary contacts, According to EN 61140
300 V AC, Entre contactos auxiliares, según EN 61140

Clasificación de cortocircuito

Protección nominal contra cortocircuitos
10 A rápido, 500 V, Fusible máximo, Clasificación de cortocircuito sin soldadura, Contactos
Protección nominal contra cortocircuitos sin soldadura
6 A gG/gL, 500 V, Max. Fusible, Contactos

Poder de corte

Poder de corte (contactos auxiliares, uso general)
0.5 A, 250 V DC, (UL/CSA)
10A, 600V AC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
A600, Accionamiento AC (UL/CSA)
P300, Accionamiento DC (UL/CSA)

Sistema magnético

Factor de utilización
100%
Tensión a la llamada
0,85 - 1,3 V DC x Uc
0,7 - 1,3 V CC x Uc (a 24 V: sin módulo de contacto auxiliar y a temperatura ambiente +40 °C)
Potencia absorbida (llamada) en DC
2.3 W
Potencia absorbida (retención), en DC
2.3 W
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tolerancia de tensión
DC estabilizada, puente rectificador trifásico o de doble onda estabilizada
Tensión de alimentación de control nominal (Us) en DC - máx.
24 V
Tiempo de conmutación (acc. por DC, cierre contactos, retardo cierre) - mín.
26 ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo de cierre) - máx.
35 ms
Tiempo conmutación (acc. por DC, cierre contactos, retardo apertura) - mín.
15 ms
Tiempo conmutación (acc. por DC, cierre de contactos, retardo apertura) - máx.
25 ms
Tiempo conmutación (acc. por DC, N/A, con bloque de cont. aux., retardo cierre)
70 ms

Contactos

Número de código
31E
Seguridad contra fallo de conexión
< 2λ, < 1 fallo cada 100.000.000 operaciones (a Uₑ = 24V DC), Umin = 17V, Imin = 5.4mA)
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
3

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.4 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
6 A
Disipación térmica estática, no dependiente de la corriente Pvs
2.3 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 010157 Interruptores de baja tensión (EC000196)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) CC
Corriente nominal de funcionamiento (EF007679) 10 A
Corriente de funcionamiento nominal Ie, 400 V (EF001378) 3 A
Método de montaje (EF000003) Carril DIN/tornillo
Con indicador LED (EF005950) No
Funcionamiento manual (EF002978) No
Interfaz (EF000594) No
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Número de contactos auxiliares normalmente abiertos (EF001376) 3
Número de contactos auxiliares normalmente cerrados, conmutación retardada (EF007281) 0
Número de contactos auxiliares normalmente abiertos, extremo delantero (EF007282) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Voltaje de funcionamiento a 50 Hz CA (EF008206) 17 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 17 V
Voltaje de funcionamiento en CC (EF008208) 24 V
Tipo de tensión de funcionamiento (EF005294) CA/CC
Corriente nominal de conmutación (EF006706) 10 A
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Anchura (EF000008) 45 mm
Altura (EF000040) 58 mm
Profundidad (EF000049) 54 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILER-31-G(24VDC) Y7-10157 010157 EN_230260.pdf 1 Mbytes DILER-31-G(24VDC) Y7-10157 010157 EN_230260.pdf
