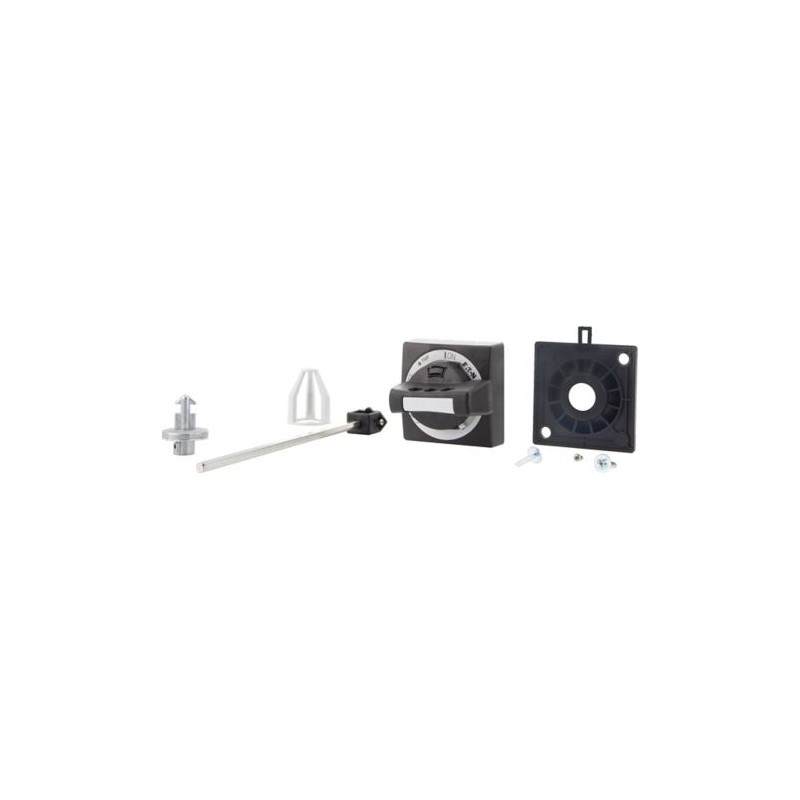

PKE-XH-MCC 142418 Y7-142418 EATON ELECTRIC Maneta para montaje en puert A Negra Para CCM 90° Para PKE Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKE-XH-MCC 142418 Y7-142418 EATON ELECTRIC Maneta para montaje en puert A Negra Para CCM 90° Para PKE

PKE-XH-MCC

142418

Y7-142418

EATON-MOELLER

Maneta para montaje en puert A, Negra, Para CCM, 90°, Para PKE

Eaton Moeller® series PKE Door coupling handle, black, MCC, 90 degree, for PKE

Manilla giratoria de acoplamiento de puerta para uso como interruptor principal según EN 60204 en tablero de distribución MCC con PKE incorporado girado por 90 grados eje de extensión enchufable PKZ0-XAH, se puede cortar a la longitud deseada para profundidades de montaje de 100... 200 mm. Soporte con eje de extensión incluido de serie. Con posición de interruptor ON/OFF y "+" (disparado), bloqueable en la posición de apagado con 3 candados de 4...8 de grosor de cerrojo

Más detalles


Componentes industriales de baja tensión > Accionamiento manual de dispositivos de conmutación

Interruptores Protectores de Motor Electrónicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $105.12
Precio unitario: $105.12
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series PKE Door coupling handle
Catalog Number
142418
EAN
4015081391448
Product Length/Depth
235 mm
Product Height
66 mm
Product Width
64 mm
Product Weight
0.16 kg
Certifications
CSA Class No.: 3211-05
CSA-C22.2 No. 14
UL File No.: E36332
CE
UL Category Control No.: NLRV
CSA
UL 508
CSA File No.: 165628
IEC/EN 60947-4-1
UL
Catalog Notes
Cannot be used in combination with VHI20-PKZ0.
Model Code
PKE-XH-MCC

Características y Funciones

Color
Black
Features
Lockable
Fitted with:
3 padlocks, 4 - 8 mm hasp thickness
ON/OFF switch position and “+” (tripped), lockable
Axis extension
Door interlock

General

Degree of protection
IP65
NEMA 4X, 12
Product Category
Accessories
Suitable as
Main switch to EN 60204 in MCC power distribution systems and with PKE installed when rotated by 90°

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Verificación del diseño

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 142418 Interruptores de baja tensión (EC000230)
Característica Valor
Con extensión de eje (EF001968) Sí
Con cerradura de puerta (EF001969) Sí
Bloqueable (EF000113) Sí
Con asa roja/amarilla (EF001970) No
Grado de protección (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKE-XH-MCC Y7-142418 142418 ES_106132.pdf 2 Mbytes PKE-XH-MCC Y7-142418 142418 ES_106132.pdf
