> EATON - MOELLER series>Auxiliares de mando y señalización >M30C-FWS-SA(*)-* 187076 Y7-187076 ELECTRIC Selector de llave Retorno 2 posiciones Para sistema de llav..
Anterior producto Siguiente producto

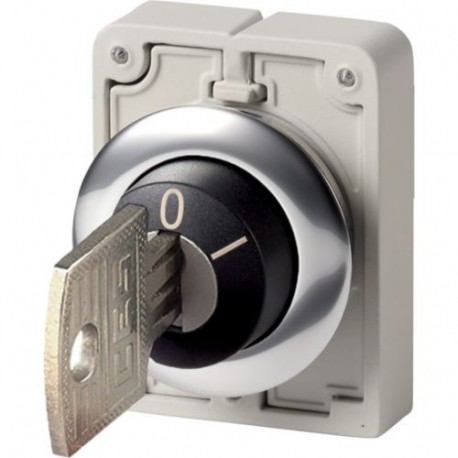

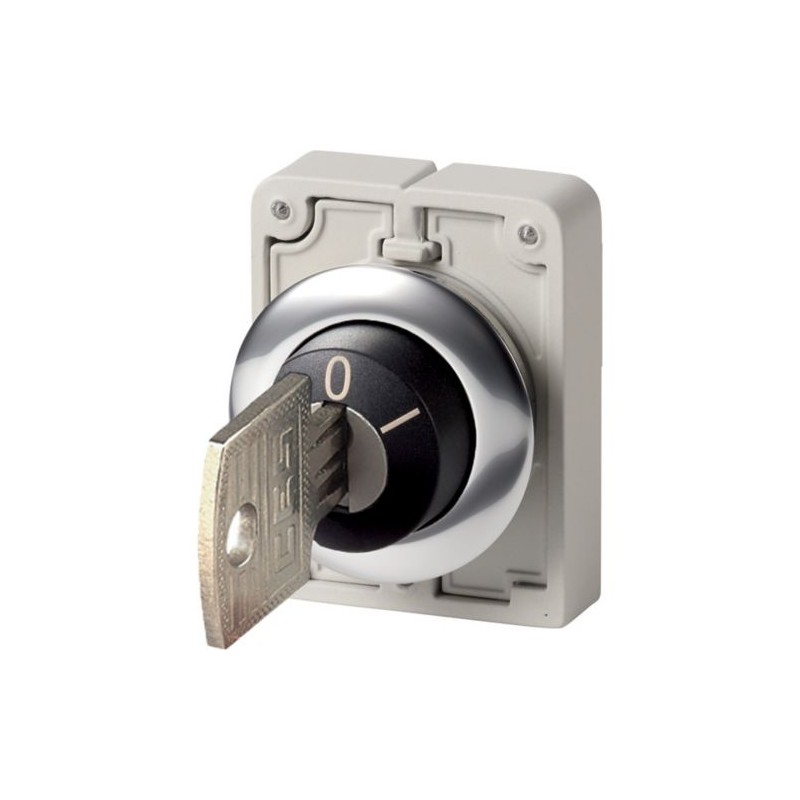

M30C-FWS-SA(*)-* 187076 Y7-187076 EATON ELECTRIC Selector de llave Retorno 2 posiciones Para sistema de llav.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M30C-FWS-SA(*)-* 187076 Y7-187076 EATON ELECTRIC Selector de llave Retorno 2 posiciones Para sistema de llav..

M30C-FWS-SA(*)-*

187076

Y7-187076

EATON-MOELLER

Selector de llave, Retorno, 2 posiciones, Para sistema de llaves, Anillo

Actuador accionado por llave, Frente plano, momentáneo, 2 posiciones 0, Bisel metálico, Adecuado para sistemas de llave maestra

Actuador con llave, Gama de productos: RMQ-Titan, Unidad individual, Diseño: mecanismo de bloqueo de operación con llave, momentáneo, Adecuado para sistemas de llave maestra, 2 posiciones, Grado de protección: IP64, Bisel metálico, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: Ø 36 mm, con dos llaves, Normas: IEC/EN 60947, VDE 0660, Grado de protección: IP64

Más detalles


Componentes industriales de baja tensión > Elemento frontal para interruptor selector

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M30 Key-operated actuator
Catalog Number
187076
Product Length/Depth
36 mm
Product Height
75 mm
Product Width
46 mm
Product Weight
0.085 kg
Certifications
IEC/EN 60947
VDE 0660
Model Code
M30C-FWS-SA(*)-*

Features & Functions

Bezel color
Titanium
Bezel material
Metal
Design
Key operation lock mechanism
Fitted with:
Front ring

General

Accessories
2 keys included with supplied equipment.
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Lifespan, mechanical
100,000 Operations
Opening diameter
30 mm
Operating frequency
100 Operations/h
Operating torque
0.5 Nm
Overvoltage category
III
Pollution degree
3
Product category
RMQ-Titan
Size
Front dimensions: Ø 36 mm
Suitable for
Master key systems
Switching angle
40 °
Type
Key-operated button

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
15 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Actuator

Actuator color
Black
Actuator function
Spring-return
Key withdrawable in position 0
Momentary
Actuator type
Key
Number of switch positions
2

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 187076 Interruptores de baja tensión (EC000222)
Característica Valor
Número de posiciones del interruptor (EF000231) 2
Ejecución del elemento accionador (EF006976) Llave
Apto para iluminación (EF001142) No
Color del elemento de accionamiento (EF007167) Negro
Color de la cúpula del indicador luminoso (EF007165) Otros
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 30 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Función de cambio de enclavamiento (EF007447) No
Táctil (EF001407) Sí
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Metal
Anillo frontal de color (EF002429) Cromo
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30C-FWS-SA(*)-* Y7-187076 187076 ES_182922.pdf 3 Mbytes M30C-FWS-SA(*)-* Y7-187076 187076 ES_182922.pdf
