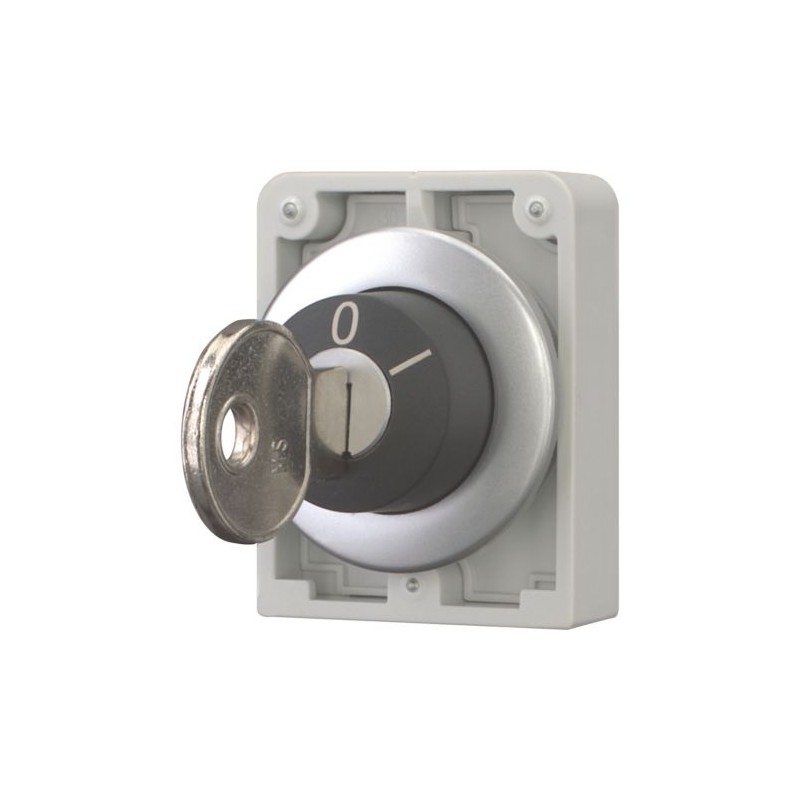

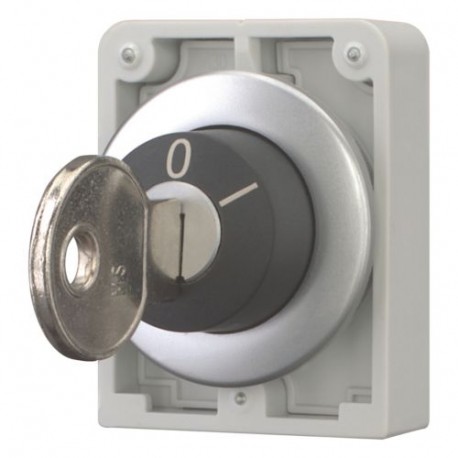

M30C-FWRS 187092 Y7-187092 EATON ELECTRIC Selector de llave Enclavamiento 2 posiciones Llave MS1 Anillo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M30C-FWRS 187092 Y7-187092 EATON ELECTRIC Selector de llave Enclavamiento 2 posiciones Llave MS1 Anillo

M30C-FWRS

187092

Y7-187092

EATON-MOELLER

Selector de llave, Enclavamiento, 2 posiciones, Llave MS1, Anillo

Eaton Moeller® series M30 Key-operated actuator, Flat Front, maintained, 2 positions, Key withdrawable: 0, I, Metal bezel

Actuador con llave, Gama de productos: RMQ-Titan, Unidad única, Diseño: mecanismo de bloqueo de operación con llave, mantenido, No apto para sistemas de llave maestra, 2 posiciones, I, Grado de protección: IP64, Bisel metálico, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: Ø 36 mm, Instrucciones: Función de fijación/retorno por resorte, ajustable con piezas de codificación M22-XC-Y, Extracción de llave convertible con adaptadores de codificación M22-XC-..., Con 1 llave, Normas: IEC/EN 60947, VDE 0660, Grado de protección: IP64

Más detalles


Componentes industriales de baja tensión > Elemento frontal para interruptor selector

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $53.81
Precio unitario: $53.81
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M30 Key-operated actuator
Catalog Number
187092
EAN
4015081821495
Product Length/Depth
36 mm
Product Height
67 mm
Product Width
46 mm
Product Weight
0.06 kg
Warranty
Certifications
VDE 0660
IEC/EN 60947
CSA file No. 012528
CSA Class No.: 3211-03
DNV
UL File No.: E29184
GL
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CE marking
UL Category Control No.: NKCR
UL Listed
CSA certified
Model Code
M30C-FWRS

Features & Functions

Bezel color
Titanium
Bezel material
Metal
Design
Key operation lock mechanism
Flat front
Fitted with:
Front ring
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y

General

Accessories
1 key included with supplied equipment.
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Lifespan, mechanical
100,000 Operations
Opening diameter
30 mm
Operating frequency
100 Operations/h
Operating torque
0.5 Nm
Overvoltage category
III
Pollution degree
3
Product category
RMQ-Titan
Product category
RMQ-Titan
Size
Front dimensions: Ø 36 mm
Switching angle
60 °
Type
Key-operated button
Used with
M22 contact blocks and indicating lights

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
15 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Actuator

Actuator color
Black
Actuator function
Key withdrawable in position 1
Key withdrawable in position 0
Switching function latching
Maintained
Actuator type
Key
Number of switch positions
2

Contacts

Force for positive opening - min
0 N

Design verification

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 187092 Interruptores de baja tensión (EC000222)
Característica Valor
Número de posiciones del interruptor (EF000231) 2
Ejecución del elemento accionador (EF006976) Llave
Apto para iluminación (EF001142) No
Color del elemento de accionamiento (EF007167) Negro
Color de la cúpula del indicador luminoso (EF007165) Otros
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 30 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Función de cambio de enclavamiento (EF007447) Sí
Táctil (EF001407) No
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Metal
Anillo frontal de color (EF002429) Cromo
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M30C-FWRS Y7-187092 187092 ES_182922.pdf 3 Mbytes M30C-FWRS Y7-187092 187092 ES_182922.pdf
