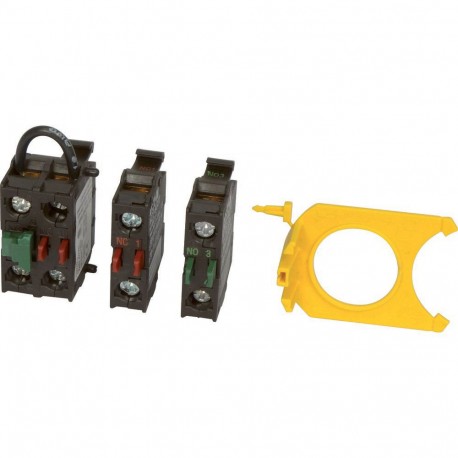

M22-KC12SMC10 173029 Y7-173029 EATON ELECTRIC Elemento de contacto 2 NC + 1 NO Montaje posterior Conexión a .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-KC12SMC10 173029 Y7-173029 EATON ELECTRIC Elemento de contacto 2 NC + 1 NO Montaje posterior Conexión a ..

M22-KC12SMC10

173029

Y7-173029

EATON-MOELLER

Elemento de contacto, 2 NC + 1 NO , Montaje posterior, Conexión a

Eaton Moeller® series M22 Self-monitoring contact elements, Screw terminals, Base fixing, 2 N/O, 2 NC, 24 V 3 A

Elemento de contacto, Técnica de conexión: Terminales de tornillo, Fijación: Fijación de la base, Descripción: El N/O en el elemento de contacto de autocontrol se acciona cuando se monta con M22-XSMC., Contactos N/O = Normalmente abierto: 2 N/A, Contactos N/C = Normalmente cerrado: 2 NC, Contactos Notas: = función de seguridad, mediante apertura positiva según IEC/EN 60947-5-1, Recorrido del actuador y fuerza de accionamiento según DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Recorrido máximo: 5,7 mm, Fuerza mínima para apertura positiva: N 30, Grado de protección: IP20, Conexión a SmartWire-DT: no, Normas: IEC 60947-5-1

Más detalles


Componentes industriales de baja tensión > Bloque de contactos auxiliares

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $27.52
Precio unitario: $27.52
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Accesorio Elemento de conexión M22 de la serie Moeller® de Eaton
N.º de catálogo
173029
EAN
4015081696208
Longitud/profundidad de producto
40.2 mm
Altura del producto
34 mm
Anchura del producto
47 mm
Peso del producto
0.044 kg
Certificación(es)
CE
IEC/EN 60947-5
UL 508
UL Category Control No.: NISD
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL File No.: E340491
CSA
CSA File No.: 012528_C_000
UL
IEC 60947-5-1
Notas del catálogo
Contactos con función de seguridad, por apertura positiva según IEC/EN 60947-5-1
Código de modelo
M22-KC12SMC10

Features & Functions

Tipo de conexión eléctrica
Terminales de tornillo

General

Grado de protección
IP20
Modelo
Montaje superior
Método de montaje
Fijación de suelo
Par operativo
0.8 Nm
Categoría de sobretensión
III
Grado de contaminación
3
Tensión asignada soportada al impulso (Uimp)
6.000V AC

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
-25 °C
Temperatura ambiente de almacenamiento - máx.
85 °C
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Terminal capacities

Capacidad del terminal (flexible con terminal)
0,5 - 1,5 mm²
Capacidad del terminal (rígido)
0,75 - 2,5 mm²
Capacidad del terminal (trenzado)
0,5 - 2,5 mm²

Electrical rating

Tensión asignada de aislamiento (Ui)
500 V
Corriente asignada de empleo (Ie) en AC-15, 115 V
6 A
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
6 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
4 A
Corriente asignada de empleo (Ie) en AC-15, 500 V
2 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.6 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.3 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
3 A
Corriente asignada de empleo (Ie) en DC-13, 42 V
1.7 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
1.2 A
Corriente asignada de empleo (Ie) en DC-13, 500 V
0.1 A

Short-circuit rating

Corriente asignada de cortocircuito condicional (lq)
1kA
Protección contra cortocircuitos
PKZM0-10/FAZ-B6/1, Contactos, protección contra cortocircuitos, sin fusibles
Protección nominal contra cortocircuitos
Máx. 10 A gG/gL, Fusible, Contactos

Communication

Conexión a SmartWire-DT
No
Tipo de conexión
Fijación posterior

Actuator

Fuerza de accionamiento - máx.
15 N
Recorrido y fuerza de accionamiento del actuador (DIN EN 60947-5-1)
4.8 mm
Recorrido de maneta
5.7 mm

Contacts

Fuerza para maniobra positiva de apertura - mín.
30 N
Número de contactos (contactos conmutados)
0
Número de contactos (contactos normalmente cerrados)
2
Número de contactos (contactos normalmente abiertos)
1

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.11 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
6 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 173029 Interruptores de baja tensión (EC000041)
Característica Valor
Número de contactos inversores (EF008257) 0
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos normalmente cerrados (EF008255) 2
Número de interruptores de señal de error (EF007613) 0
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 6 A
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Modelo (EF000010) Montaje superior
Método de montaje (EF000003) Fijación de suelo
Portalámparas (EF000048) Ninguno

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-KC12SMC10 Y7-173029 173029 ES_173029.pdf 4 Mbytes M22-KC12SMC10 Y7-173029 173029 ES_173029.pdf
