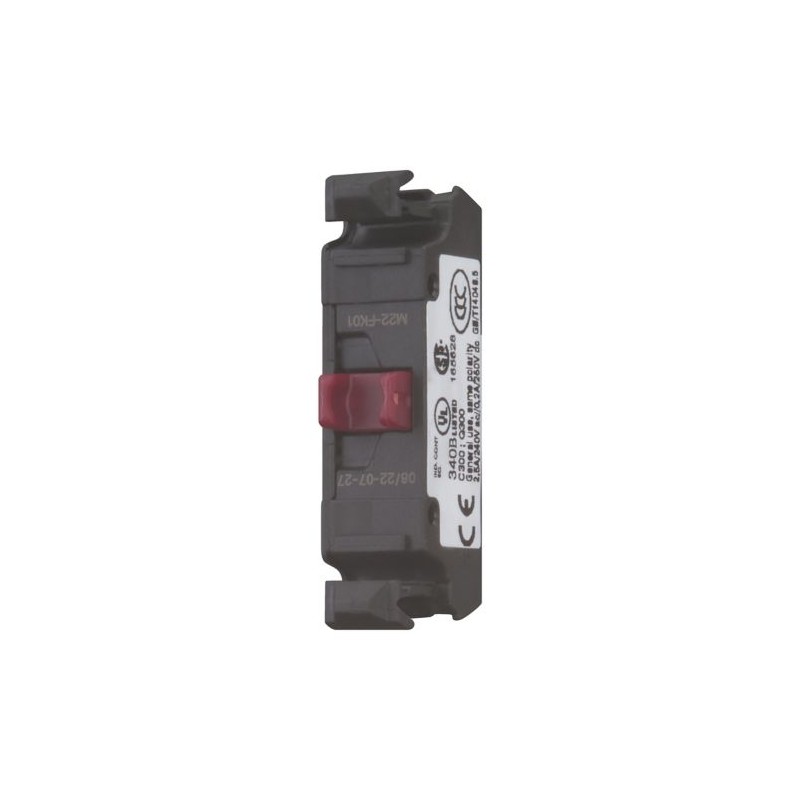

M22-FK01 180791 Y7-180791 EATON ELECTRIC Elemento de contacto 1 NO Flat rear Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-FK01 180791 Y7-180791 EATON ELECTRIC Elemento de contacto 1 NO Flat rear

M22-FK01

180791

Y7-180791

EATON-MOELLER

20

Elemento de contacto, 1 NO, Flat rear

Eaton Moeller® series M22 Contact element, Cage Clamp, Push-in, Front fixing, 1 NC, 24 V 1.5 A, 230 V 1.5 A

Elemento de contacto, Técnica de conexión: Abrazadera de jaula, Fijación: Fijación frontal, Descripción: Abrazadera de jaula es una marca registrada de Wago Kontakttechnik GmbH/Minden, Alemania, Contactos N/C = Normalmente cerrado: 1 NC, Contactos Notas: = función de seguridad, por apertura positiva según IEC/EN 60947-5-1, Recorrido del actuador y fuerza de accionamiento según DIN EN 60947-5-1, K.5.4.1: 5,5 mm, Recorrido máximo: 5,8 mm, Fuerza mínima para la apertura positiva: N 20, Grado de protección: IP20, Conexión a SmartWire-DT: no, Normas: IEC 60947-5-1

Más detalles


Componentes industriales de baja tensión > Bloque de contactos auxiliares

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $118.23
Precio unitario: $5.91
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Accesorio Elemento de conexión M22 de la serie Moeller® de Eaton
N.º de catálogo
180791
EAN
4015081759606
Longitud/profundidad de producto
40.2 mm
Altura del producto
10 mm
Anchura del producto
14 mm
Peso del producto
0.004 kg
Certificación(es)
UL 508
CSA File No.: 012528
UL File No.: E29184
CSA
IEC/EN 60947-5
UL
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
CE
IEC 60947-5-1
CSA-C22.2 No. 14-05
Notas del catálogo
Contactos con función de seguridad, por apertura positiva según IEC/EN 60947-5-1
Código de modelo
M22-FK01

Features & Functions

Tipo de conexión eléctrica
conexión de resorte

General

Grado de protección
IP20
Vida útil, mecánica
1 000 000 operaciones (accionamiento AC)
Modelo
Montaje superior
Método de montaje
Fijación frontal
Frecuencia de maniobra
3600 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Tensión asignada soportada al impulso (Uimp)
4.000 V AC

Ambient conditions, mechanical

Resistencia a impactos
50 g, Mecánico, según IEC EN 60068-2-27, Choque semisinusoidal 11 ms

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Temperatura ambiente de almacenamiento - mín.
-40 °C
Temperatura ambiente de almacenamiento - máx.
85 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78
Calor seco según IEC 60068-2-2

Terminal capacities

Capacidad del terminal (flexible con terminal)
2 x (0,25 - 1) mm²
Utilice la herramienta de crimpado WAGO Variocrimp 4; para otras, consúltenos
Capacidad del terminal (flexible)
2 x (0,25 – 1) mm², sin terminal
Insertar con herramienta
Capacidad del terminal (rígido)
2 x (0,2 - 1,5) mm²
2 x 1 (075 - 1,5) mm², se puede conectar sin herramientas
Capacidad del terminal (AWG rígido/trenzado)
2 x (24 - 16)

Electrical rating

Tensión asignada de aislamiento (Ui)
250 V
Corriente asignada de empleo (le)
4 A a AC-15, 60 V
2 A a AC-15, 110 V
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 24 V
4 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
1.5 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.8 A

Short-circuit rating

Corriente asignada de cortocircuito condicional (lq)
1kA
Protección contra cortocircuitos
FAZ-B4, Contactos, máx. resistencia a cortocircuitos, sin fusibles
Protección nominal contra cortocircuitos
Máx. 4 A gG/gL, Fusible, Contactos

Communication

Conexión a SmartWire-DT
No
Tipo de conexión
Fijación frontal
Terminales push-in
Cage Clamp

Actuator

Fuerza de accionamiento - máx.
4.5 N
Recorrido y fuerza de accionamiento del actuador (DIN EN 60947-5-1)
5.5 mm
Recorrido de maneta
5.8 mm

Contacts

Fuerza para maniobra positiva de apertura - mín.
20 N
Número de contactos (contactos conmutados)
0
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
0

ETIM for 180791 Interruptores de baja tensión (EC000041)
Característica Valor
Número de contactos inversores (EF008257) 0
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 1
Número de interruptores de señal de error (EF007613) 0
Corriente de funcionamiento nominal Ie a CA-15, 230 V (EF001385) 1.5 A
Ejecución de la conexión eléctrica (EF003961) Conexión de abrazadera con resorte
Modelo (EF000010) Montaje superior
Método de montaje (EF000003) Fijación delantera
Portalámparas (EF000048) Ninguno
