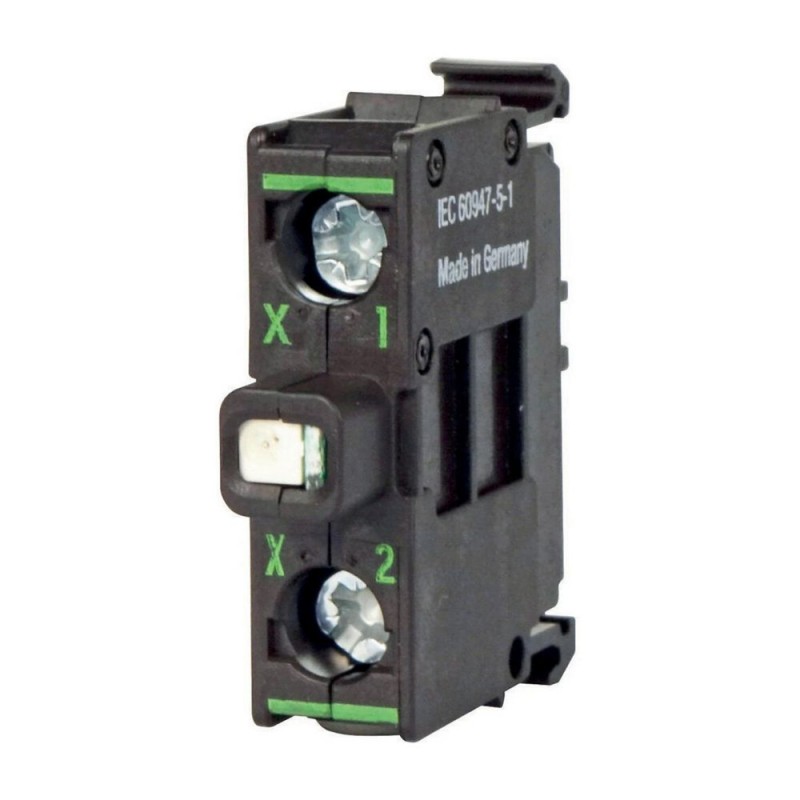

M22-LEDC230H-*

106522

Y7-106522

EATON-MOELLER

Elemento LED, Seleccionable, Montaje posterior, 207-264 V AC, Conexión a

Eaton Moeller® series M22 Illuminated element LED, base fixing, + response threshold

Elemento LED, Fijación: Fijación de la base, Técnica de conexión: Terminales de tornillo, Tensión nominal de funcionamiento: Ue= 207 - 264 V AC, 50/60 Hz V, Corriente nominal de funcionamiento: Ie= 12 - 15 mA, Consumo de energía: Pmax.= 0,33 W, A 230 V, Color: - seleccionable → notas -, Grado de protección: IP20, Conexión a SmartWire-DT: no, Normas: IEC 60947-5-1

Más detalles


Componentes industriales de baja tensión > Bloque de portalámparas para dispositivos de mando y señalización

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
106522
Product Length/Depth
38 mm
Product Height
10 mm
Product Width
37 mm
Product Weight
0.011 kg
Certifications
CSA
UL Category Control No.: NKCR
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
IEC 60947-5-1
IEC/EN 60947-5
CSA-C22.2 No. 14-05
UL
CSA File No.: 012528
UL 508
CE
UL File No.: E29184
Model Code
M22-LEDC230H-*

Features & Functions

Color
Selectable
Fitted with:
Diode
Light source
Light color
Other

General

Degree of protection
IP20
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Operating torque
0.8 Nm
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Voltage type
AC

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Terminal capacities

Terminal capacity (solid)
0.75 - 2.5 mm²
Terminal capacity (stranded)
0.5 - 2.5 mm²

Electrical rating

Power consumption
Max. 0.33 W
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - min
12 mA
Rated operational current (Ie) - max
15 mA
Rated operational voltage (Ue) at AC - max
264 V
Rated operational voltage (Ue) at AC - min
207 V
Rated operational voltage (Ue) at DC - max
0 V
Rated operational voltage (Ue) at DC - min
0 V

Communication

Connection to SmartWire-DT
No
Connection type
Base fixing

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 106522 Interruptores de baja tensión (EC000204)
Característica Valor
Transformador integrado (EF001358) No
Con resistencia integrada (EF001399) No
Con fuente de luz (EF005905) Sí
Con diodo integrado (EF001400) Sí
Portalámparas (EF000048) Ninguno
Tensión de servicio nominal Ue a 50 Hz CA (EF007029) 207 V
Tensión de servicio nominal Ue a 60 Hz CA (EF007030) 207 V
Tensión de servicio nominal Ue a CC (EF007031) 0 V
Tipo de tensión de accionamiento (EF008242) CA
Lámpara (EF002423) LED
Tipo de conexión del circuito auxiliar (EF006820) Conexión roscada
Color de las lámparas (EF001402) Otros
Tipo de fijación (EF002442) Fijación de suelo
