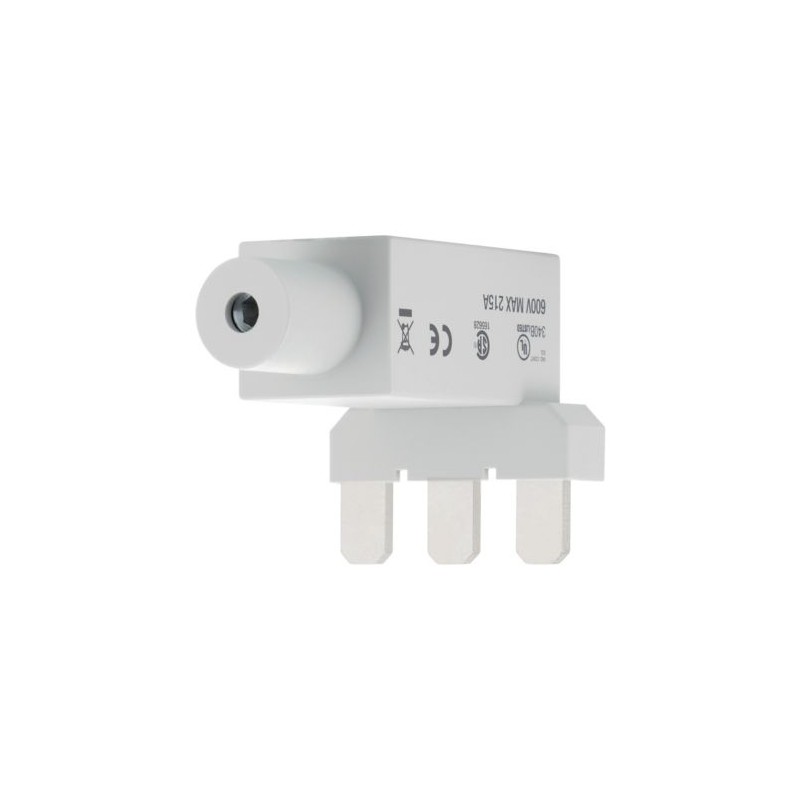

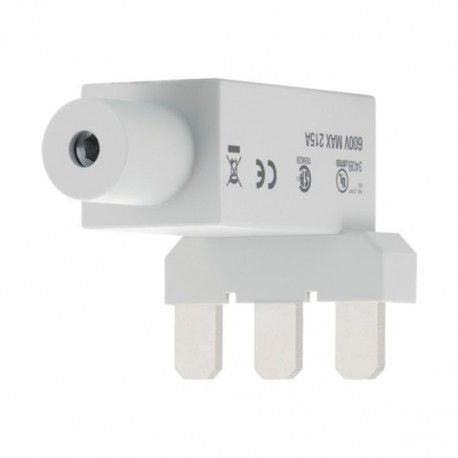

DILM65-XP1 281195 Y7-281195 EATON ELECTRIC Juego de uniones paralelas Para contactores DILM40…72

DILM65-XP1

281195

Y7-281195

EATON-MOELLER

Juego de uniones paralelas, Para contactores DILM40…72

Conexión paralela DILM de la serie Moeller® de Eaton para DILM40-65

Enlace en paralelo, Gama de productos: Accesorios, Accesorios de cableado, Para usar con: DILM40 - DILM72, DILMF40 - DILMF65

Más detalles


Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $24.19
Precio unitario: $24.19
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Unión paralela
N.º de catálogo
281195
EAN
4015082811952
Longitud/profundidad de producto
77 mm
Altura del producto
53 mm
Anchura del producto
47 mm
Peso del producto
0.24 kg
Certificación(es)
CSA File No.: 012528
UL 508
UL File No.: E29096
IEC/EN 60947-4-1
UL
UL Category Control No.: NLDX
CE
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA
Notas del catálogo
La intensidad máxima admisible AC-1 del contactor al aire aumenta en un factor de 2,5
Código de modelo
DILM65-XP1

General

Tipo de accesorio/pieza de repuesto
Puente de conexión
Categoría del producto
Accesorios
Protección
Protegido contra contacto accidental según VDE 0106 parte 100

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Secciones de conexión

Capacidad del terminal
1 x (16 - 120) mm², trenzado, Cables principales
1 x (16 - 120) mm², flexible con puntera, Cables principales
16 mm², sólido
Tamaño de tornillo
5 mm AF, llave de vaso hexagonal, tornillo terminal
Par de apriete
14 Nm, Terminales de tornillo

Intensidad térmica convencional

Corriente térmica convencional Ith de contactos principales (1 polo, abierto)
180 A

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
1.5 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.5 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
215 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 281195 Interruptores de baja tensión (EC002498)
Característica Valor
Tipo de accesorio/repuesto (EF000215) Puente de conexionado
Accesorio (EF013236) Sí
Recambio (EF013237) No
