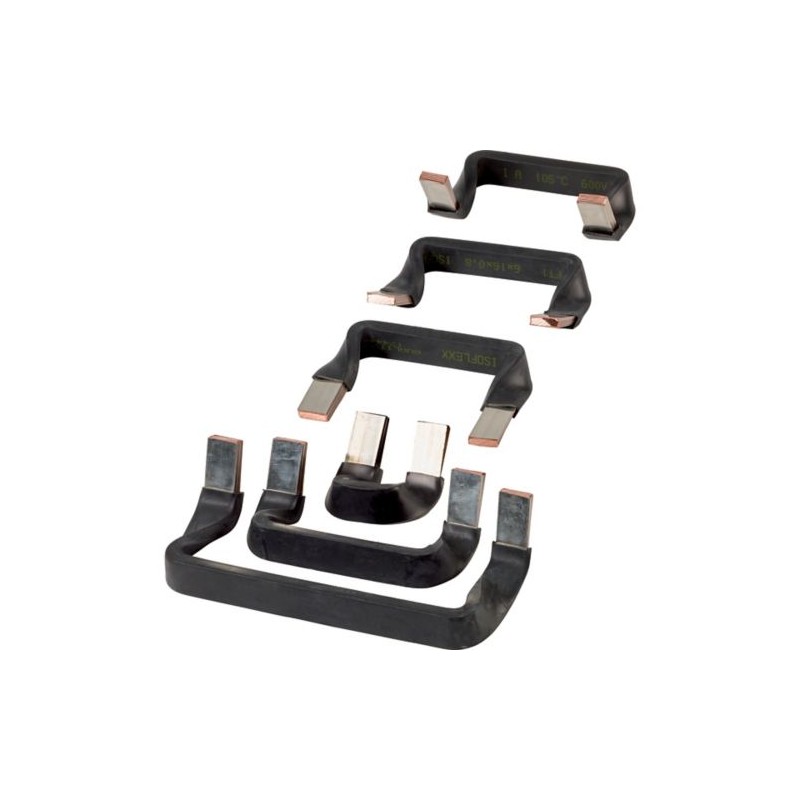

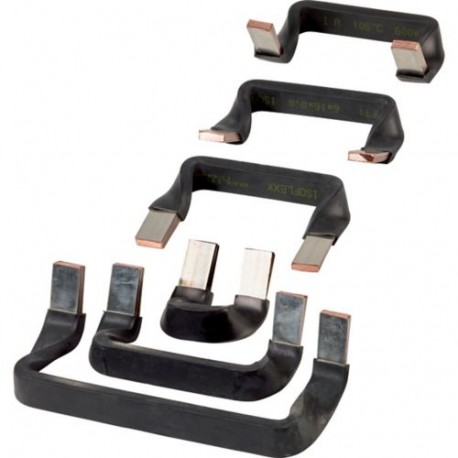

DILM95-XSL 101486 Y7-101486 EATON ELECTRIC Juego de cableado Estrella/Triángulo Para contactores DILM80…95 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM95-XSL 101486 Y7-101486 EATON ELECTRIC Juego de cableado Estrella/Triángulo Para contactores DILM80…95

DILM95-XSL

101486

Y7-101486

EATON-MOELLER

Juego de cableado Estrella/Triángulo, Para contactores DILM80…95

Juego de cables de terminal secundario DILM de la serie Moeller® de Eaton, estrella-triángulo, DILM80-95

Cableado rápido y fiable mediante puentes de cable.

Más detalles


Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $188.34
Precio unitario: $188.34
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Kit de cableado
N.º de catálogo
101486
EAN
4015081014064
Longitud/profundidad de producto
225 mm
Altura del producto
50 mm
Anchura del producto
85 mm
Peso del producto
0.52 kg
Certificación(es)
UL File No.: E36332
UL 508
UL
CSA
CE
CSA File No.: 012528
IEC/EN 60947-4-1
UL Category Control No.: NLRV
CSA Class No.: 2411-03, 3211-04
CSA-C22.2 No. 14-05
Código de modelo
DILM95-XSL

Product specifications

10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Equipado con:
Puente estrella
Tipo de accesorio/pieza de repuesto
Puente de conexión
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Disipación térmica del equipo, dependiente de la corriente Pvid
9.6 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
3.2 W
Funciones
Cableado principal para combinación estrella-triángulo
Corriente asignada de empleo para disipación térmica específica (Entrada)
130 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Categoría del producto
Accesorios

ETIM for 101486 Interruptores de baja tensión (EC002498)
Característica Valor
Tipo de accesorio/repuesto (EF000215) Puente de conexionado
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM95-XSL Y7-101486 101486 DILM95-XSL_ES.pdf 181 Kbytes DILM95-XSL Y7-101486 101486 DILM95-XSL_ES.pdf
DILM95-XSL Y7-101486 101486 ES_101486.pdf 1 Mbytes DILM95-XSL Y7-101486 101486 DILM95-XSL_ES.pdf
