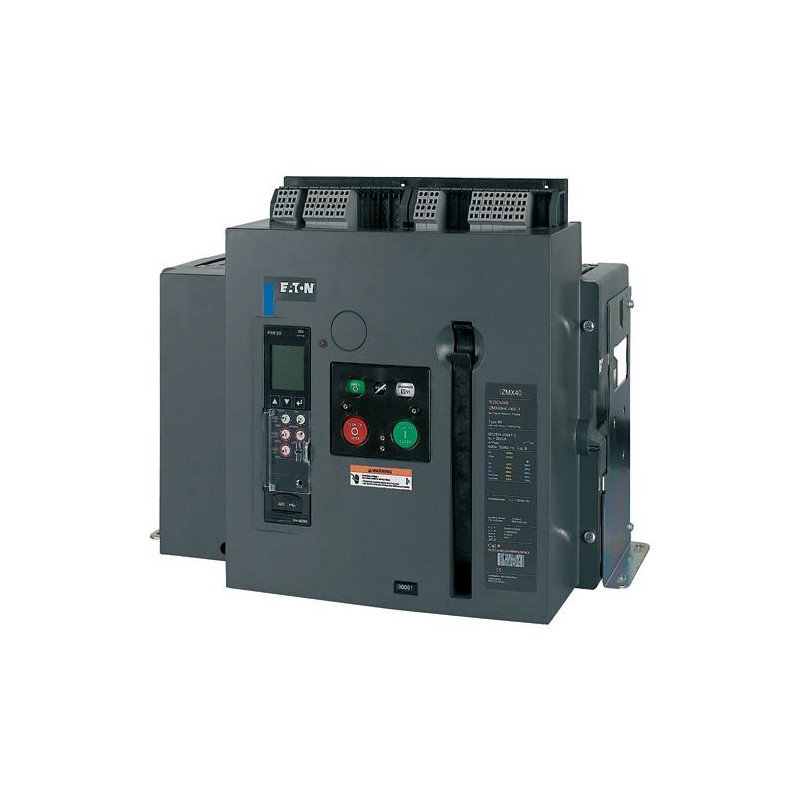

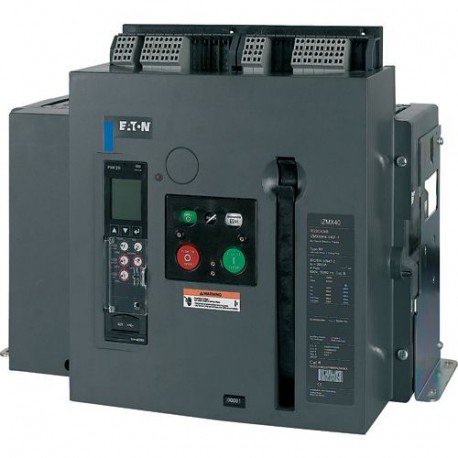

IZMX40N4-P20F-1 183767 Y7-183767 EATON ELECTRIC Int. automático IZMX,4P,2000A,fijo
IZMX40N4-P20F-1
183767
Y7-183767
EATON-MOELLER
Int. automático IZMX40 PXR25, 4P, 2000A, montaje fijo
Disyuntor, 4 polos, 2000A, 85 kA, Medición P, IEC, Fijo
Disyuntor IZMX40 ( Disyuntores de aire/interruptores-seccionadores), 4 polos, Rango de corriente: Hasta 4000 A, Corriente nominal = Corriente nominal ininterrumpida ( In = Iu): 2000 A, hasta 440 V 50/60 Hz( Icu): 85 kA, hasta 440 V 50/60 Hz( Ics): 85 kA, Desconexión de sobrecarga, mín.( Ir): 800 A, Desconexión de sobrecarga, máx.( Ir): 2000 A, Tipo de instalación: Fijo, Estándar/Aprobación: IEC, Función de protección: Medición de P
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Bastidor Abierto
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Disyuntor, 4 polos, 2000A, 85 kA, P medición, IEC, Fijo
Disyuntor IZMX40 ( Aire interruptores/interruptores-seccionadores), 4 polos, Rango de Corriente: Hasta 4000 a, corriente Nominal = corriente ininterrumpida nominal( In = Iu): 2000, hasta 440 V 50/60 Hz( Uci): 85 kA, hasta 440 V 50/60 Hz( Ics): 85 kA, la Sobrecarga de liberación, min.( Ir): 800, la Sobrecarga de liberación, max.( Ir): 2000, tipo de Instalación: Fijo, Norma/autorización: IEC, función de Protección: P medición
Programa de entrega
Gama de productos
Aire interruptores/interruptores-seccionadores
Gama de productos
Abrir interruptores de circuito
Rango De Corriente
Hasta 4000 a
Función de protección
P medición
Tipo de instalación
Fijo
Tamaño de construcción
IZMX40
Sistema de liberación
Electrónica de liberación
Norma/Autorización
IEC
Número de polos
4 polos
Grado de Protección
IP31 con sellos de la puerta, IP55 con tapa protectora
adecuado para la zona de selectividad
adecuado para la comunicación
con el sistema integrado de monitor
integrado con posibilidad de prueba
Con pantalla LCD gráfica
opcionalmente fittable por el usuario con la gama completa de accesorios
adecuado para la comunicación
con el sistema integrado de monitor
integrado con posibilidad de prueba
Con pantalla LCD gráfica
opcionalmente fittable por el usuario con la gama completa de accesorios
Corriente nominal = corriente ininterrumpida nominal [In= You]
Dos mil
hasta 440 V 50/60 Hz [Icu]
85 kA
hasta 440 V 50/60 Hz [Ics]
85 kA
La sobrecarga de la liberación, min. [Ir]
Ochocientos
La sobrecarga de la liberación, max. [Ir]
Dos mil
No demorados
[Iyo= Yonx ...]
[Iyo= Yonx ...]2 - 15, FUERA de
Retraso
[Isd= Yorx ...]
[Isd= Yorx ...]1,5 - 10
Datos técnicos
General
Normas
IEC/EN 60947
Temperatura ambienteAlmacenamiento [ϑ]
-20 - +70 °C
Temperatura ambienteTemperatura ambiente
-20 - +70 °C
Posición de montaje
Categoría de utilización
B
Grado de Protección
IP31 con sellos de la puerta, IP55 con tapa protectora
La dirección de la entrada de suministro de
como se requiere
Principal la realización de rutas de
Corriente nominal = corriente ininterrumpida nominal [In= You]
Dos mil
Nominal de corriente ininterrumpida a 50 °C [Iu]
Dos mil
Nominal de corriente ininterrumpida a 60 °C [Iu]
Dos mil
Nominal de corriente ininterrumpida a 70 °C [Iu]
Dos mil
Nominal soportada de impulso de voltaje [Uimp]
12000 V AC
Tensión nominal [Ue]
690 V CA
Uso en redes de energía eléctrica de hasta [U]
440 V
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación [Icm]hasta 440 V 50/60 Hz [Icm]
187 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]hasta 690 V 50/60 Hz [Icm]
166 kA
Nominal de corto tiempo de resistencia de corriente, 50/60 Hzt = 1 s [Icw]
85 kA
Nominal de corto tiempo de resistencia de corriente, 50/60 Hzt = 3 s [Icw]
66 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]IEC/EN 60947 secuencia de operación IcuO-t-COhasta 240 V, 50/60 Hz [Icu]
85 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]IEC/EN 60947 secuencia de operación IcuO-t-COhasta 440 V 50/60 Hz [Icu]
85 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]IEC/EN 60947 secuencia de operación IcuO-t-COhasta 690 V 50/60 Hz [Icu]
75 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]IEC/EN 60947 secuencia de operación IcsO-t-CO-t-COhasta 240 V, 50/60 Hz [Ics]
85 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]IEC/EN 60947 secuencia de operación IcsO-t-CO-t-COhasta 440 V 50/60 Hz [Ics]
85 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]IEC/EN 60947 secuencia de operación IcsO-t-CO-t-COhasta 690 V 50/60 Hz [Ics]
75 kA
Los tiempos de operación deEl cierre de demora a través de resorte
35 ms
Los tiempos de operación deTotal de retardo de apertura a través de disparador shunt de apertura
35 ms
Los tiempos de operación deTotal de retardo de apertura a través de disparador de mínima tensión
40 ms
Los tiempos de operación deTotal de retardo de apertura en la no-retraso de corto-circuito de liberación (hasta la completa extinción del arco)
52 ms
La esperanza de vidaLa esperanza de vida, mecánica [de ciclos de Conmutación (ON/OFF)]
Diez mil
La esperanza de vidaVida útil mecánica con mantenimiento de ciclos de Conmutación (ON/OFF)]
20000.
La esperanza de vidaLa esperanza de vida, eléctrica [de ciclos de Conmutación (ON/OFF)]
Ocho mil
La esperanza de vidaVida útil eléctrica, con mantenimiento de ciclos de Conmutación (ON/OFF)]
16000.
La máxima frecuencia de operación [Operaciones/h]
Sesenta
La disipación de calor a la corriente nominal InMontaje fijo
150 W
Peso
Montaje fijo4-polos
56 kg
Terminal de capacidades
Barra de cobreMontaje fijoNegro
2 x 80 x 10 mm
Estos son los valores utilizados en celdas separadas. Los valores reales dependerá de la temperatura de todo el circuito de potencia, la cual es influenciada por la temperatura ambiente, el grado de protección (IP), la altura de montaje de las particiones, y cualquier ventilación externa. Dependiendo del diseño de la celda, esto puede resultar en la reducción de potencia, que puede ser compensada por el aumento del área de sección transversal. Aumento de la temperatura de las pruebas en el específico de la celda puede proporcionar información específica y detallada.
Permisible de corriente continua para los interruptores que operan en tableros de distribución en varios internos de la temperatura ambiente. El panel de control interno de la temperatura ambiente debe ser estimada a partir de los métodos de cálculo de la norma IEC reglamento.
Notas
Externo IZMX-DTP-PTM-1 medición de tensión módulo obligatorio (1 módulo es adecuado para 16 interruptores de circuito)
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Dos mil
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
150 W
Temperatura ambiente de operación min.
-20 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo//generador de protección de la instalación (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716013])
Calificación permanente de la actual Iu
Dos mil
Tensión nominal
690 - 690 V
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
85 kA
La sobrecarga de liberación de la configuración actual
1000 - 2000
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
4000 - 20000 Una
Rango de ajuste de undelayed corto-circuito de la liberación
4000 - 24000 Un
Integrado de protección contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
La conexión ferroviaria
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
No
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Dos
Con la desactivación del indicador de
Sí
Con bajo voltaje de liberación
No
Número de polos
Cuatro
La posición de conexión para circuito de corriente principal
Lado posterior
Tipo de elemento de control
Botón pulsador
Dispositivo completo con unidad de protección
Sí
La unidad de Motor integrado
No
La unidad de Motor opcional
Sí
Grado de protección (IP)
IP31
Dimensiones
① Puerta
② La superficie de Contacto de la brida terminal
② La superficie de Contacto de la brida terminal
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 2000 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 85 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 800 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1200 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4000 A |
| Pérdida de potencia (EF005387) | 150 W |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Protección de fallo a tierra integrada (EF007296) | No |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión por carriles |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 2 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 4 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP31 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 32 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
