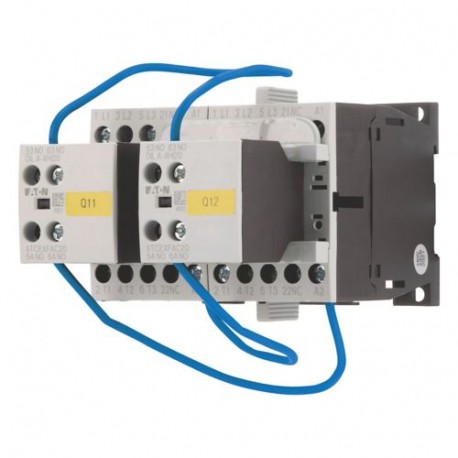

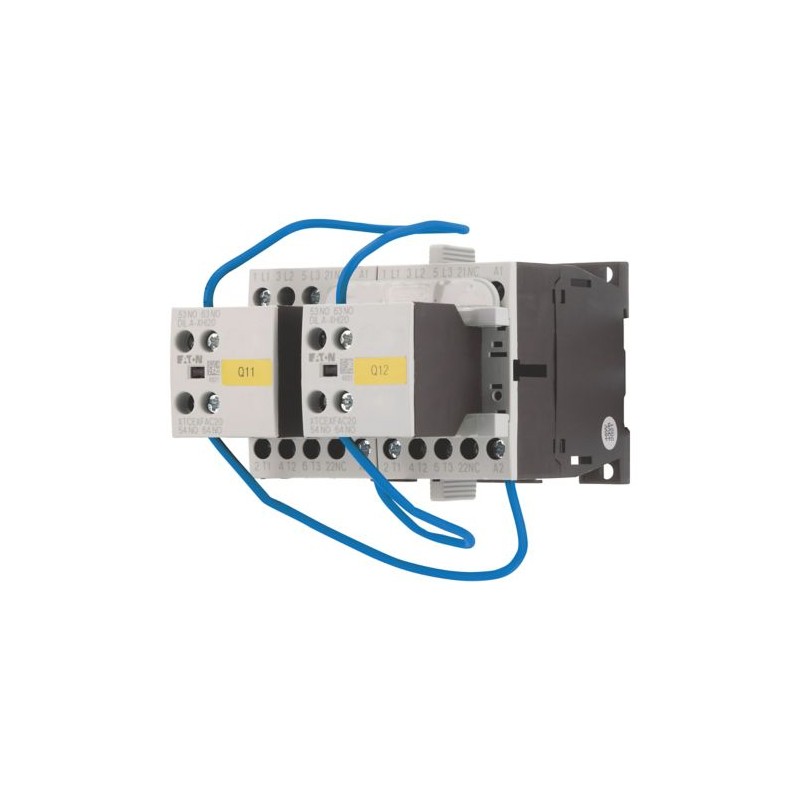

DIULM7/21(24VDC) 107021 Y7-107021 EATON ELECTRIC Combinación de contactores Inversor Conexión a tornillo 3 p.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DIULM7/21(24VDC) 107021 Y7-107021 EATON ELECTRIC Combinación de contactores Inversor Conexión a tornillo 3 p..

DIULM7/21(24VDC)

107021

Y7-107021

EATON-MOELLER

Combinación de contactores Inversor, Conexión a tornillo, 3 polos, 7 A, 3

Combinación de contactores inversores DIUL de la serie Moeller® de Eaton, 380 V 400 V: 3 kW, 24 V DC, accionamiento DC

Combinación de contactor reversible, Aplicación: Combinaciones de contactores para arrancar motores con dos sentidos de rotación, Accesorios: Combinaciones reversibles DIUL, Categoría de utilización: NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, AC-4: Motores de inducción de CA normales: arranque, enchufe, inversión, avance lento, Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 7 A, Potencia máxima para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3,5 kW, Tensión de actuación: 24 V CC, Tensión CA/CC: Funcionamiento CC, Notas: También apto para motores con clase de eficiencia IE3. , los dispositivos compatibles con IE3 se identifican por el logotipo en su embalaje.

Más detalles


Componentes industriales de baja tensión > Combinación de contactores

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $155.55
Precio unitario: $155.55
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DIUL Combinación de contactores
N.º de catálogo
107021
EAN
4015081067893
Longitud/profundidad de producto
117 mm
Altura del producto
68 mm
Anchura del producto
90 mm
Peso del producto
0.71 kg
Conformidad(es)
Con marca CE
Compatible con RoHS
Certificación(es)
CSA File No.: 012528
IEC/EN 60947-4-1
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
CSA Class No.: 2411-03, 3211-04
CE
UL File No.: E29096
UL Category Control No.: NLDX
UL Listed
CSA Certified
CSA
UL
Notas del catálogo
Los aparatos aptos para IE3 llevan el logotipo en el embalaje.
Código de modelo
DIULM7/21(24VDC)

Características y Funciones

Características
Enclavamiento mecánico
Funciones
Seguridad de marcha atrás
Número de polos
Tripolar

General

Aplicación
Combinaciones de contactores para el arranque de motores con dos sentidos de giro
Categoría del producto
Combinaciones de contactores
Apto para
También motores con clase de eficiencia IE3
Categoría de uso
AC-3: motores AC de inducción: arranque, apagado durante el funcionamiento
AC-4: motores AC de inducción: arranque, conexión, inversión, marcha lenta
Tipo de tensión
CC

Condiciones climáticas ambientales

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - máx.
60 °C

Especificaciones eléctricas

Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
7 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
7 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
7 A
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
3 kW
Potencia asignada de empleo en AC-4, 220/230 V, 50 Hz
1 kW
Potencia asignada de empleo en AC-4, 660/690 V, 50 Hz
2.9 kW

Sistema magnético

Factor de utilización
100%
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tensión de alimentación de control nominal (Us) en DC - máx.
24 V

Comunicación

Conexión
Conexión de tornillo
Terminales de tornillo

Contactos

Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
2

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
0.81 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.27 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
7 A
Disipación térmica estática, no dependiente de la corriente Pvs
3 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 107021 Interruptores de baja tensión (EC000010)
Característica Valor
Función (EF000030) Reversing contactor
Montaje en carril posible (EF003972) false
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 24 V
Tipo de tensión de accionamiento (EF008242) DC
Número de contactos normalmente cerrados como contactos principales (EF001375) 0
Número de contactos normalmente abiertos como contactos principales (EF001374) 6
Tipo de conexión del circuito de corriente principal (EF006819) Screw connection
Tipo de tensión de funcionamiento (EF005294) AC
Voltaje de funcionamiento a 50 Hz CA (EF008206) 24 V
Voltaje de funcionamiento a 60 Hz CA (EF008207) 24 V
Voltaje de funcionamiento en CC (EF008208) 0 V
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 7 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 7 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 3 kW
Potencia asignada de empleo NEMA (EF011960) 2.2 kW
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 2
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Screw connection
Grado de protección (IP) (EF005474) IP20
Grado de protección (NEMA) (EF011959) Other
Anchura (EF000008) 90 mm
Altura (EF000040) 68 mm
Profundidad (EF000049) 117 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DIULM7/21(24VDC) Y7-107021 107021 DE_278061.pdf 805 Kbytes DIULM7/21(24VDC) Y7-107021 107021 DE_278061.pdf
