Entrega de programa
Gama de productos
  Interruptores de Control de
Parte del grupo de referencia
  T3
La función básica de
  Changeoverswitches

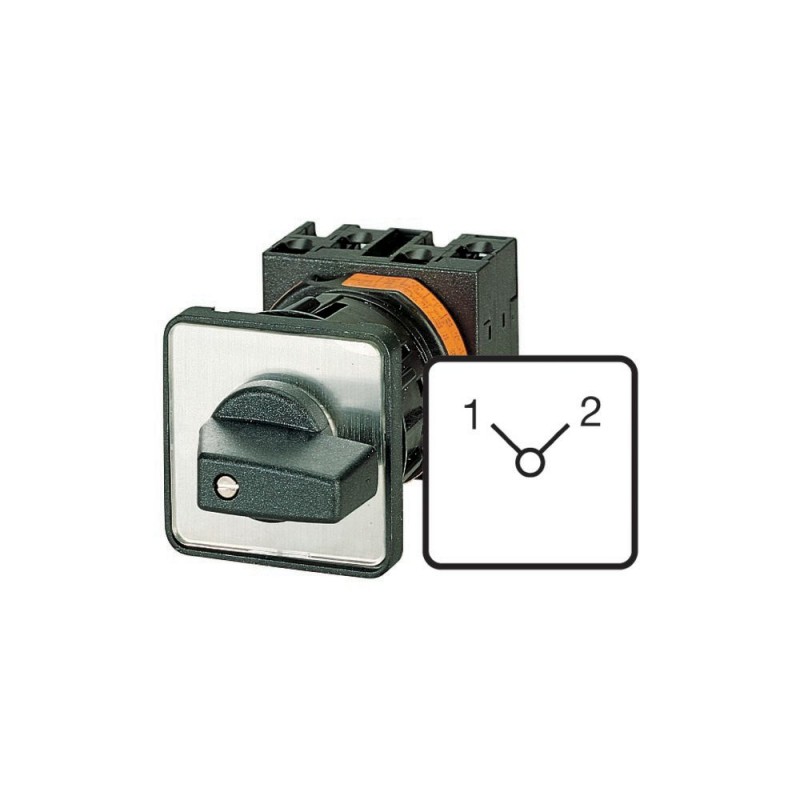

  con el negro, el pulgar y la placa frontal
Contactos
  2
Grado de Protección
  Frontal IP65
Diseño
  centro de montaje


General
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Abierto
 °C-25 - +50
Cerrado
 °C-25 - +40
Categoría de sobretensión/grado de contaminación
  III/3
Nominal soportada de impulso de voltaje
UimpV AC6000
Mecánica de resistencia a los golpes
 g15
Posición de montaje
  Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  El dedo y la parte posterior de la mano a prueba de
Contactos
Características eléctricas

Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn32
Nota sobre el nominal de corriente ininterrumpida !u
  Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12

AB 25 % DF
 x Ie2
AB 40 % DF
 x Ie1.6
AB 60 % DF
 x Ie1.3
Clasificación de cortocircuito

Fusible
 Un gG/gL35
Nominal de corta duración corriente asignada (1 s actual)
YocwUnrms650
Nota sobre el nominal de corta duración corriente asignada lcw
  De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
IqkA1
Capacidad de conmutación
na de na
 Un320
Nominal capacidad de interrupción cos ϕ IEC 60947-3
 Un
230 V
 Un260
400/415 V
 Un260
500 V
 Un240
690 V
 Un170
Aislamiento de seguridad según EN 61140

entre los contactos
 V AC440
Actual de la pérdida de calor por contacto en la Ie
 W1.1
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO1.1
La esperanza de vida, mecánica
Las operaciones dex 106> 0.5
Frecuencia de operación máxima
Operaciones/h 1200
CA

AC-3

Clasificación, carga del motor interruptor de
PkW
220 V 230 V
PkW5.5
230 V Star-delta
PkW7.5
400 V 415 V
PkW11
400 V Star-delta
PkW15
500 V
PkW15
500 V Star-delta
PkW18.5
690 V
PkW11
690 V Star-delta
PkW22
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn23.7
230 V star-delta
YoeUn32
400 V 415 V
YoeUn23.7
400 V star-delta
YoeUn32
500 V
YoeUn23.7
500 V star-delta
YoeUn32
690 V
YoeUn14.7
690 V star-delta
YoeUn25.5
AC-21A

Corriente de operación nominal del interruptor

440 V
YoeUn32
AC-23A

Potencia de Motor AC-23A, 50 - 60 Hz
PkW
230 V
PkW7.5
400 V 415 V
PkW15
500 V
PkW15
690 V
PkW15
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn32
400 V 415 V
YoeUn32
500 V
YoeUn26.4
690 V
YoeUn17
DC

DC-1, la Carga interruptores de L/R = 1 ms

Corriente de operación nominal
YoeUn25
Tensión por contacto de par en serie
 V60
DC-21A
YoeUn
Corriente de operación nominal
YoeUn1
Contactos
 Cantidad1
DC-23A, la carga del motor switchL/R = 15 ms

24 V

Corriente de operación nominal
YoeUn25
Contactos
 Cantidad1
48 V

Corriente de operación nominal
YoeUn25
Contactos
 Cantidad2
60 V

Corriente de operación nominal
YoeUn25
Contactos
 Cantidad3
120 V

Corriente de operación nominal
YoeUn12
Contactos
 Cantidad3
240 V

Corriente de operación nominal
YoeUn5
Contactos
 Cantidad5
DC-13, interruptores de Control L/R = 50 ms

Corriente de operación nominal
YoeUn20
Tensión por contacto de par en serie
 V24
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
La probabilidad de fallaHF< 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm21 x (1 - 6)
2 x (1 - 6)
Flexible con férulas según DIN 46228
 mm21 x (0.75 - 4)
2 x (0.75 - 4)
Terminal de tornillo
  M4
Max. par de apriete
 Nm1.6
Técnico de seguridad de parámetros:
Notas
  B10dvalores según la EN ISO 13849-1, tabla C1
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn32
La disipación de calor por polo, dependiente de la corriente
PvidW1.1
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C50
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Por favor, pregunte
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Off-interruptor de carga (EC001105)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / interruptor de Cambio ([email protected] [AKF062010])
Modelo
  Inversor
Número de polos
  1
Con 0 (off) a la posición
  No
Con la retracción en 0-posición
  No
Calificación permanente de la actual Iu
 Un32
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
 Un23.7
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW12
Grado de protección (IP), frente
  IP65
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  0
Adecuado para la planta de montaje
  No
Adecuado para montaje frontal 4-agujero

Adecuado para la placa de distribución de la instalación
  No
Adecuado para el intermedio de montaje
  No
Dispositivo completo en la vivienda
  No
Tipo de elemento de control
  Alternar
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Aprobaciones
Normas De Producto  UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.  E36332
UL Categoría de Control No.  NLRV
Archivo CSA No.  12528
CSA Clase No.  3211-05
América Del Norte Certificación  En la lista UL, certificación CSA
Diseñado especialmente para América del Norte  Sí, en combinación con +NA (105864)
Grado de Protección  IEC: IP65; UL/CSA Tipo 1, 12
Dimensiones
IL03801020Z (AWA1150-0586) interruptores de levas: montaje al ras

>>
