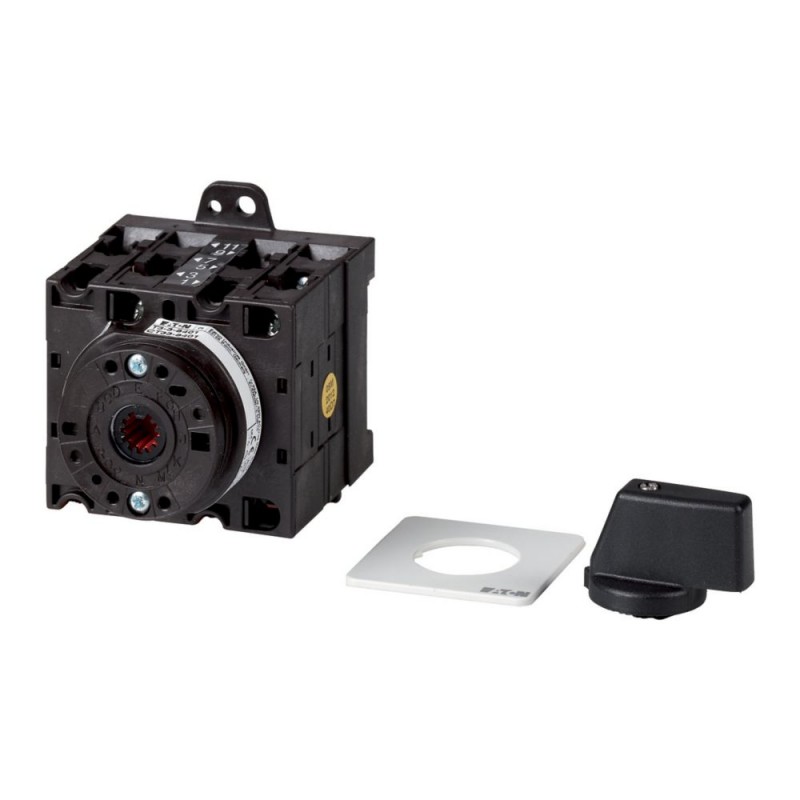

T3-1-15322/XZ 016469 EATON MOELLER Interruptores P & T Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T3-1-15322/XZ 016469 EATON MOELLER Interruptores P & T

T3-1-15322/XZ

016469

EATON - MOELLER

Disponible

Envío el hoy

Producto bajo demanda, no admite devolución.

Interruptores P & T

Más detalles


Interruptores T y P - EATON - MOELLER

Interruptores-seccionadores - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+28,12 €
7+25,51 €
13+24,96 €
19+24,66 €
26+24,45 €
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Interruptores de Control de
Parte del grupo de referencia
  T3
Contactos
  2
Diseño
  montaje posterior
Básica de switch
Contacto secuencia

General
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Abierto
 °C-25 - +50
Cerrado
 °C-25 - +40
Categoría de sobretensión/grado de contaminación
  III/3
Nominal soportada de impulso de voltaje
UimpV AC6000
Mecánica de resistencia a los golpes
 g15
Posición de montaje
  Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  El dedo y la parte posterior de la mano a prueba de
Contactos
Características eléctricas

Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn32
Nota sobre el nominal de corriente ininterrumpida !u
  Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12

AB 25 % DF
 x Ie2
AB 40 % DF
 x Ie1.6
AB 60 % DF
 x Ie1.3
Clasificación de cortocircuito

Fusible
 Un gG/gL35
Nominal de corta duración corriente asignada (1 s actual)
YocwUnrms650
Nota sobre el nominal de corta duración corriente asignada lcw
  De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
IqkA1
Capacidad de conmutación
na de na
 Un320
na de na
 Un
230 V
 Un260
400/415 V
 Un260
500 V
 Un240
690 V
 Un170
Aislamiento de seguridad según EN 61140

entre los contactos
 V AC440
Actual de la pérdida de calor por contacto en la Ie
 W1.1
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO1.1
La esperanza de vida, mecánica
Las operaciones dex 106> 0.5
Frecuencia de operación máxima
Operaciones/h 1200
CA

AC-3

Clasificación, carga del motor interruptor de
PkW
220 V 230 V
PkW5.5
230 V Star-delta
PkW7.5
400 V 415 V
PkW11
400 V Star-delta
PkW15
500 V
PkW15
500 V Star-delta
PkW18.5
690 V
PkW11
690 V Star-delta
PkW22
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn23.7
230 V star-delta
YoeUn32
400 V 415 V
YoeUn23.7
400 V star-delta
YoeUn32
500 V
YoeUn23.7
500 V star-delta
YoeUn32
690 V
YoeUn14.7
690 V star-delta
YoeUn25.5
AC-21A

Corriente de operación nominal del interruptor

440 V
YoeUn32
AC-23A

Potencia de Motor AC-23A, 50 - 60 Hz
PkW
230 V
PkW7.5
400 V 415 V
PkW15
500 V
PkW15
690 V
PkW15
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn32
400 V 415 V
YoeUn32
500 V
YoeUn26.4
690 V
YoeUn17
DC

DC-1, la Carga interruptores de L/R = 1 ms

Corriente de operación nominal
YoeUn25
Tensión por contacto de par en serie
 V60
DC-21A
YoeUn
Corriente de operación nominal
YoeUn1
Contactos
 Cantidad1
DC-23A, la carga del motor switchL/R = 15 ms

24 V

Corriente de operación nominal
YoeUn25
Contactos
 Cantidad1
48 V

Corriente de operación nominal
YoeUn25
Contactos
 Cantidad2
60 V

Corriente de operación nominal
YoeUn25
Contactos
 Cantidad3
120 V

Corriente de operación nominal
YoeUn12
Contactos
 Cantidad3
240 V

Corriente de operación nominal
YoeUn5
Contactos
 Cantidad5
DC-13, interruptores de Control L/R = 50 ms

Corriente de operación nominal
YoeUn20
Tensión por contacto de par en serie
 V24
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
La probabilidad de fallaHF< 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm21 x (1 - 6)
2 x (1 - 6)
Flexible con férulas según DIN 46228
 mm21 x (0.75 - 4)
2 x (0.75 - 4)
Terminal de tornillo
  M4
Max. par de apriete
 Nm1.6
Técnico de seguridad de parámetros:
Notas
  B10dvalores según la EN ISO 13849-1, tabla C1
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / interruptor de Control (EC002611)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / interruptor de Control ([email protected] [ACN998008])
Tipo de interruptor de
  Interruptor de encendido/Apagado
Número de polos
  2
Max. nominal tensión de funcionamiento de la Ue CA
 V690
Calificación permanente de la actual Iu
 Un32
Número de posiciones de interruptor
  2
Con 0 (off) a la posición

Con la retracción en 0-posición
  No
Dispositivo de construcción
  Integrado en el dispositivo
Ancho en el número de separaciones modulares
  0
Adecuado para la planta de montaje

Adecuado para montaje frontal 4-agujero
  No
Adecuado para la placa de distribución de la instalación
  No
Adecuado para el intermedio de montaje

Dispositivo completo en la vivienda
  No
Tipo de elemento de control
  -
Frente a tamaño de pantalla
  -
Grado de protección (IP), frente
  IP00
