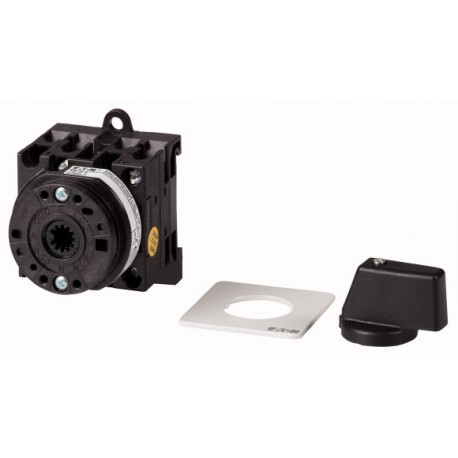

T0-5-8043/XZ 014670 Y7-14670 EATON ELECTRIC Interruptor Conmutador de medidor de factor de potencia 12A 90 °.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-5-8043/XZ 014670 Y7-14670 EATON ELECTRIC Interruptor Conmutador de medidor de factor de potencia 12A 90 °..

T0-5-8043/XZ

014670

Y7-14670

EATON-MOELLER

Interruptor Conmutador de medidor de factor de potencia, 12A, 90 °,

T0, 20 A, montaje trasero, interruptor básico, 5 unidad(es) de contacto, Contactos: 9, 90 °, nº de diseño 8043

Interruptor de levas según IEC/EN60947, tamaño T0, sin empuñadura, tornillo a presión-fijación de suelo, corriente nominal ininterrumpida Iu 20A, tensión nominal de funcionamiento Ue 690V, accesorios entregables según la información del catálogo interruptor de leva T. Diseños generales: carcasa adicional de material aislante, montaje empotrado, montaje central, montaje trasero Montaje en tablero de distribución de servicio IVS.

Más detalles


Componentes industriales de baja tensión > Interruptor de voltímetro

Interruptores Seccionadores y de Levas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $103.06
Precio unitario: $103.06
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


T0, 20, montaje posterior, Básica de switch, 5 contacto de la unidad(s), Contactos: 9, 90 °, número de Diseño 8043
Leva del interruptor de acuerdo a la norma IEC/EN60947, tamaño T0, sin mango, ajustar el tornillo de piso sujetador, nominal corriente ininterrumpida Iu 20A, voltaje nominal de funcionamiento de la Ue 690V, entrega de accesorios de acuerdo a la información del catálogo de leva del interruptor T. diseños en General: el aislamiento de material de complemento de vivienda, montaje al ras, centro de montaje, montaje trasero IVS de distribución del servicio de montaje de la placa.

Programa de entrega

Gama de productos
Interruptores de Control de
Parte del grupo de referencia
T0
Contactos
Nueve
Diseño
montaje posterior
Básica de switch
Contacto secuencia
1150SWI-369
Ángulo de maniobra
90 °
Número de diseño
Ocho mil cuarenta y tres
Placa frontal no.
115K005
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Nominal de corriente ininterrumpida [Iu]
20 Un
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Número de contacto de las unidades de
5 contacto de la unidad(s)

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Mecánica de resistencia a los golpes
15 g
Posición de montaje
Como se requiere
Contactos
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
20 Un
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
20 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
320 Unrms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
6 kA
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
Cien treinta
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
100 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
Cien diez
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
Un 80
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
60 Un
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
0.6 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
0.6 CO
La esperanza de vida, mecánica [Operaciones]
> 0,4 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
3 kW
CAAC-3Clasificación, carga del motor interruptor [P]230 V Star-delta [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
4 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V Star-delta [P]
5.5 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
11.5 Una
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V star-delta [Ie]
20 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
11.5 Una
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V star-delta [Ie]
20 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
9 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V star-delta [Ie]
15.6 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
4.9
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V star-delta [Ie]
8.5 Una
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
20 Un
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
13,3
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
13,3
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
13,3
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
7.6 Un
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
10 Un
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
60 V
DCDC-21A [Ie]Corriente de operación nominal [Ie]
Uno
DCDC-21A [Ie]Contactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms24 VCorriente de operación nominal [Ie]
10 Un
DCDC-23A, la carga del motor switchL/R = 15 ms24 VContactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms48 VCorriente de operación nominal [Ie]
10 Un
DCDC-23A, la carga del motor switchL/R = 15 ms48 VContactos
2 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms60 VCorriente de operación nominal [Ie]
10 Un
DCDC-23A, la carga del motor switchL/R = 15 ms60 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms120 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms120 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms240 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms240 VContactos
5 Cantidad
DCDC-13, interruptores de Control L/R = 50 msCorriente de operación nominal [Ie]
10 Un
DCDC-13, interruptores de Control L/R = 50 msTensión por contacto de par en serie
32 V
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x (1 - 2,5)
2 x (1 - 2,5) mmDos
Flexible con férulas según DIN 46228
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de tornillo
M3.5
Par de apriete para el tornillo del terminal
1 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
Capacidad del TerminalTerminal de tornillo
M3.5

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
20 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.6 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Voltímetro conmutador selector (EC000911)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / voltímetro conmutador ([email protected] [AKF068013])
Medición entre fases sea posible
No
La medición entre la fase y la N-neutral posible
Sí
Con 0 (off) a la posición
Sí
Dispositivo de construcción
Intermedio de montaje
Modular versión
No
Con unidad de control
Sí
Grado de protección (IP)
IP56
Grado de protección (NEMA)
Otros

ETIM for 014670 Interruptores de baja tensión (EC000911)
Característica Valor
Medición entre fases posible (EF001145) No
Medición entre fase y neutro posible (EF001144) Sí
Con posición cero (off) (EF001416) Sí
Construcción del dispositivo (EF008240) Montaje intermedio
Apto para instalación en serie (EF001126) No
Con unidad de control (EF001538) Sí
Grado de protección (IP) (EF005474) IP56
Grado de protección (NEMA) (EF011959) 2

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
