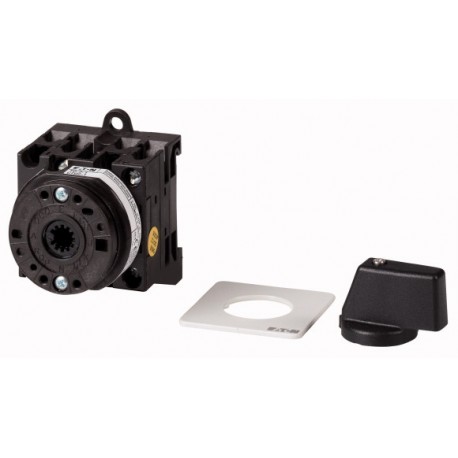

T0-4-8440/XZ 014041 EATON MOELLER Interruptores P & T Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-4-8440/XZ 014041 EATON MOELLER Interruptores P & T

T0-4-8440/XZ

014041

EATON - MOELLER

Disponible

Envío el hoy

Interruptores P & T

Más detalles


Interruptores

Conmutadores de motor - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
1+$61.03
3+$57.12
6+$55.34
9+$54.49
12+$53.96
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Interruptores de Control de
Parte del grupo de referencia
  T0
La función básica de
  Multi-interruptores de velocidad
Contactos
  8
Diseño
  montaje posterior
Básica de switch
Contacto secuencia

General
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Abierto
 °C-25 - +50
Cerrado
 °C-25 - +40
Categoría de sobretensión/grado de contaminación
  III/3
Nominal soportada de impulso de voltaje
UimpV AC6000
Mecánica de resistencia a los golpes
 g15
Posición de montaje
  Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  El dedo y la parte posterior de la mano a prueba de
Contactos
Características eléctricas

Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn20
Nota sobre el nominal de corriente ininterrumpida !u
  Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12

AB 25 % DF
 x Ie2
AB 40 % DF
 x Ie1.6
AB 60 % DF
 x Ie1.3
Clasificación de cortocircuito

Fusible
 Un gG/gL20
Nominal de corta duración corriente asignada (1 s actual)
YocwUnrms320
Nota sobre el nominal de corta duración corriente asignada lcw
  De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
IqkA6
Capacidad de conmutación
na de na
 Un130
Nominal capacidad de interrupción cos ϕ IEC 60947-3
 Un
230 V
 Un100
400/415 V
 Un110
500 V
 Un80
690 V
 Un60
Aislamiento de seguridad según EN 61140

entre los contactos
 V AC440
Actual de la pérdida de calor por contacto en la Ie
 W0.6
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO0.6
La esperanza de vida, mecánica
Las operaciones dex 106> 0.4
Frecuencia de operación máxima
Operaciones/h 1200
CA

AC-3

Clasificación, carga del motor interruptor de
PkW
220 V 230 V
PkW3
230 V Star-delta
PkW5.5
400 V 415 V
PkW5.5
400 V Star-delta
PkW7.5
500 V
PkW5.5
500 V Star-delta
PkW7.5
690 V
PkW4
690 V Star-delta
PkW5.5
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn11.5
230 V star-delta
YoeUn20
400 V 415 V
YoeUn11.5
400 V star-delta
YoeUn20
500 V
YoeUn9
500 V star-delta
YoeUn15.6
690 V
YoeUn4.9
690 V star-delta
YoeUn8.5
AC-21A

Corriente de operación nominal del interruptor

440 V
YoeUn20
AC-23A

Potencia de Motor AC-23A, 50 - 60 Hz
PkW
230 V
PkW3
400 V 415 V
PkW5.5
500 V
PkW7.5
690 V
PkW5.5
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn13.3
400 V 415 V
YoeUn13.3
500 V
YoeUn13.3
690 V
YoeUn7.6
DC

DC-1, la Carga interruptores de L/R = 1 ms

Corriente de operación nominal
YoeUn10
Tensión por contacto de par en serie
 V60
DC-21A
YoeUn
Corriente de operación nominal
YoeUn1
Contactos
 Cantidad1
DC-23A, la carga del motor switchL/R = 15 ms

24 V

Corriente de operación nominal
YoeUn10
Contactos
 Cantidad1
48 V

Corriente de operación nominal
YoeUn10
Contactos
 Cantidad2
60 V

Corriente de operación nominal
YoeUn10
Contactos
 Cantidad3
120 V

Corriente de operación nominal
YoeUn5
Contactos
 Cantidad3
240 V

Corriente de operación nominal
YoeUn5
Contactos
 Cantidad5
DC-13, interruptores de Control L/R = 50 ms

Corriente de operación nominal
YoeUn10
Tensión por contacto de par en serie
 V32
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
La probabilidad de fallaHF< 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm21 x (1 - 2,5)
2 x (1 - 2,5)
Flexible con férulas según DIN 46228
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Terminal de tornillo
  M3.5
Max. par de apriete
 Nm1
Técnico de seguridad de parámetros:
Notas
  B10dvalores según la EN ISO 13849-1, tabla C1
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C50
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Off-interruptor de carga (EC001105)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / interruptor de Cambio ([email protected] [AKF062010])
Modelo
  Polo del interruptor
Número de polos
  3
Con 0 (off) a la posición

Con la retracción en 0-posición
  No
Calificación permanente de la actual Iu
 Un20
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
 Un11.5
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW4
Grado de protección (IP), frente
  -
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  0
Adecuado para la planta de montaje

Adecuado para montaje frontal 4-agujero
  No
Adecuado para la placa de distribución de la instalación
  No
Adecuado para el intermedio de montaje

Dispositivo completo en la vivienda
  No
Tipo de elemento de control
  -
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
EATON-014041-T0-4-8440/XZ English 198 Kbytes EATON-014041-T0-4-8440/XZ
