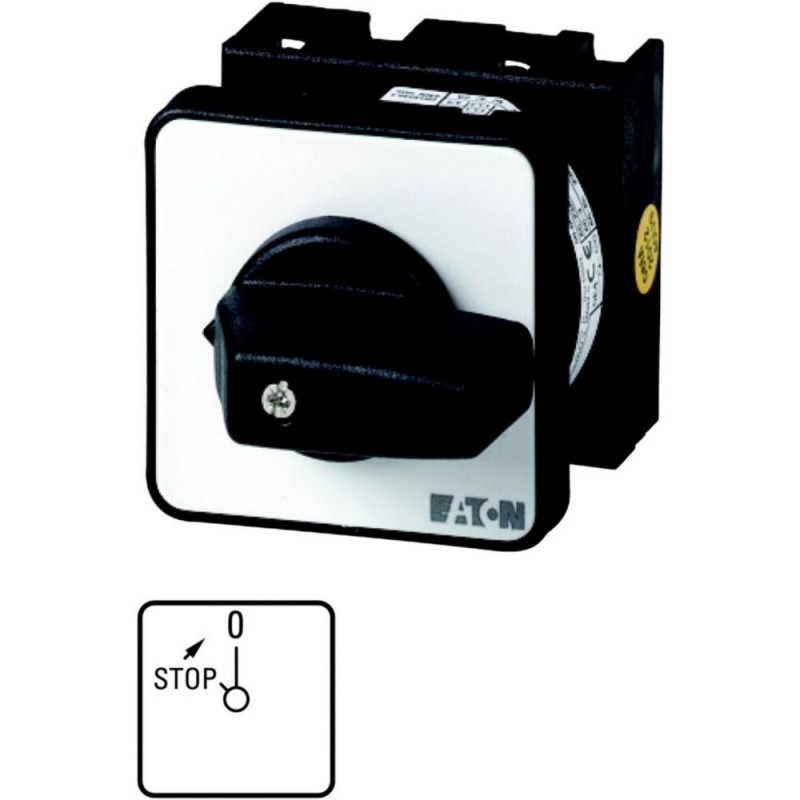

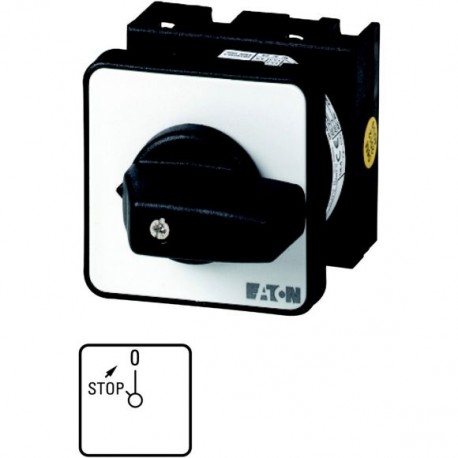

T0-1-8172/EZ 009427 EATON MOELLER Interruptores P & T Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-1-8172/EZ 009427 EATON MOELLER Interruptores P & T

T0-1-8172/EZ

009427

EATON - MOELLER

Disponible

Envío el hoy

Producto bajo demanda, no admite devolución.

Interruptores P & T

Más detalles


Interruptores

Interruptores T y P - EATON - MOELLER

Interruptores-seccionadores - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+28,50 €
7+25,87 €
13+25,31 €
19+25,01 €
26+24,81 €
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Interruptores de Control de
Parte del grupo de referencia
  T0
La función básica de
  En los interruptores

  con el negro, el pulgar y la placa frontal
Contactos
  4
Grado de Protección
  Frontal IP65
Diseño
  centro de montaje


General
Normas
  IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

Abierto
 °C-25 - +50
Cerrado
 °C-25 - +40
Categoría de sobretensión/grado de contaminación
  III/3
Nominal soportada de impulso de voltaje
UimpV AC6000
Mecánica de resistencia a los golpes
 g15
Posición de montaje
  Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
  El dedo y la parte posterior de la mano a prueba de
Contactos
Características eléctricas

Voltaje de operación nominal
UeV AC690
Nominal de corriente ininterrumpida
YouUn20
Nota sobre el nominal de corriente ininterrumpida !u
  Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12

AB 25 % DF
 x Ie2
AB 40 % DF
 x Ie1.6
AB 60 % DF
 x Ie1.3
Clasificación de cortocircuito

Fusible
 Un gG/gL20
Nominal de corta duración corriente asignada (1 s actual)
YocwUnrms320
Nota sobre el nominal de corta duración corriente asignada lcw
  De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
IqkA6
Capacidad de conmutación
na de na
 Un130
na de na
 Un
230 V
 Un100
400/415 V
 Un110
500 V
 Un80
690 V
 Un60
Aislamiento de seguridad según EN 61140

entre los contactos
 V AC440
Actual de la pérdida de calor por contacto en la Ie
 W0.6
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO0.6
La esperanza de vida, mecánica
Las operaciones dex 106> 0.4
Frecuencia de operación máxima
Operaciones/h 1200
CA

AC-3

Clasificación, carga del motor interruptor de
PkW
220 V 230 V
PkW3
230 V Star-delta
PkW5.5
400 V 415 V
PkW5.5
400 V Star-delta
PkW7.5
500 V
PkW5.5
500 V Star-delta
PkW7.5
690 V
PkW4
690 V Star-delta
PkW5.5
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn11.5
230 V star-delta
YoeUn20
400 V 415 V
YoeUn11.5
400 V star-delta
YoeUn20
500 V
YoeUn9
500 V star-delta
YoeUn15.6
690 V
YoeUn4.9
690 V star-delta
YoeUn8.5
AC-21A

Corriente de operación nominal del interruptor

440 V
YoeUn20
AC-23A

Potencia de Motor AC-23A, 50 - 60 Hz
PkW
230 V
PkW3
400 V 415 V
PkW5.5
500 V
PkW7.5
690 V
PkW5.5
Corriente de operación nominal del motor interruptor de carga

230 V
YoeUn13.3
400 V 415 V
YoeUn13.3
500 V
YoeUn13.3
690 V
YoeUn7.6
DC

DC-1, la Carga interruptores de L/R = 1 ms

Corriente de operación nominal
YoeUn10
Tensión por contacto de par en serie
 V60
DC-21A
YoeUn
Corriente de operación nominal
YoeUn1
Contactos
 Cantidad1
DC-23A, la carga del motor switchL/R = 15 ms

24 V

Corriente de operación nominal
YoeUn10
Contactos
 Cantidad1
48 V

Corriente de operación nominal
YoeUn10
Contactos
 Cantidad2
60 V

Corriente de operación nominal
YoeUn10
Contactos
 Cantidad3
120 V

Corriente de operación nominal
YoeUn5
Contactos
 Cantidad3
240 V

Corriente de operación nominal
YoeUn5
Contactos
 Cantidad5
DC-13, interruptores de Control L/R = 50 ms

Corriente de operación nominal
YoeUn10
Tensión por contacto de par en serie
 V32
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
La probabilidad de fallaHF< 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm21 x (1 - 2,5)
2 x (1 - 2,5)
Flexible con férulas según DIN 46228
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Terminal de tornillo
  M3.5
Max. par de apriete
 Nm1
Técnico de seguridad de parámetros:
Notas
  B10dvalores según la EN ISO 13849-1, tabla C1
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn20
La disipación de calor por polo, dependiente de la corriente
PvidW0.6
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW0
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C50
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Por favor, pregunte
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / interruptor de Control (EC002611)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / interruptor de Control ([email protected] [ACN998008])
Tipo de interruptor de
  -
Número de polos
  2
Max. nominal tensión de funcionamiento de la Ue CA
 V690
Calificación permanente de la actual Iu
 Un20
Número de posiciones de interruptor
  2
Con 0 (off) a la posición

Con la retracción en 0-posición

Dispositivo de construcción
  Integrado en el dispositivo
Ancho en el número de separaciones modulares
  0
Adecuado para la planta de montaje
  No
Adecuado para montaje frontal 4-agujero

Adecuado para la placa de distribución de la instalación
  No
Adecuado para el intermedio de montaje
  No
Dispositivo completo en la vivienda
  No
Tipo de elemento de control
  Alternar
Frente a tamaño de pantalla
  48x48 mm
Grado de protección (IP), frente
  IP00
Aprobaciones
Normas De Producto  UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.  E36332
UL Categoría de Control No.  NLRV
Archivo CSA No.  12528
CSA Clase No.  3211-05
América Del Norte Certificación  En la lista UL, certificación CSA
Diseñado especialmente para América del Norte  Sí, en combinación con +NA (105864)
Grado de Protección  IEC: IP65; UL/CSA Tipo 1, 12
Dimensiones
IL03801020Z (AWA1150-0586) interruptores de levas: montaje al ras

>>
