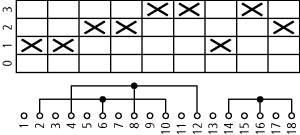

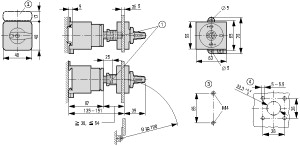

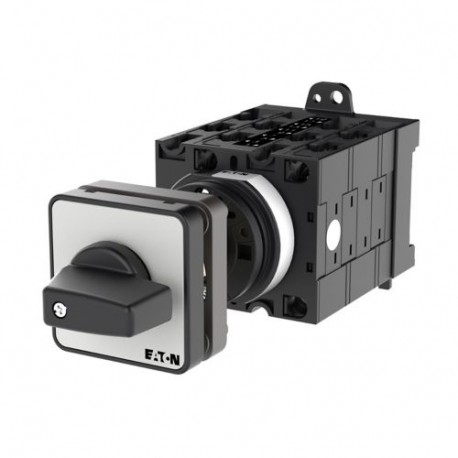

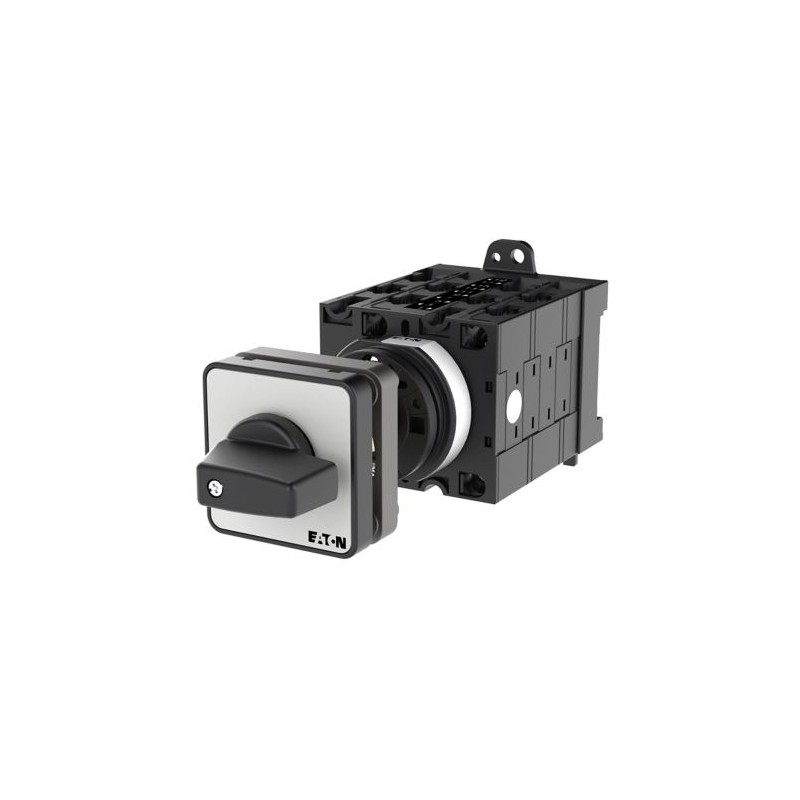

Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Mecánica de resistencia a los golpes
15 g
Posición de montaje
Como se requiere
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
Treinta y dos
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
35 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
Seiscientos cinquentarms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
1 kA
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
320 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
260 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
260 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
Doscientos cuarenta
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
170 Una
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
1.1 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
1.1 CO
La esperanza de vida, mecánica [Operaciones]
> 0,5 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]230 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
11 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V Star-delta [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V Star-delta [P]
18.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
11 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V Star-delta [P]
22 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
14.7
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V star-delta [Ie]
25.5 Un
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
Treinta y dos
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]230 V [P]
7.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]500 V [P]
15 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]690 V [P]
15 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
Treinta y dos
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
Treinta y dos
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
26.4 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
17 Un
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
25 Un
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
60 V
DCDC-21A [Ie]Corriente de operación nominal [Ie]
Uno
DCDC-21A [Ie]Contactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms24 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms24 VContactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms48 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms48 VContactos
2 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms60 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms60 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms120 VCorriente de operación nominal [Ie]
12 Un
DCDC-23A, la carga del motor switchL/R = 15 ms120 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms240 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms240 VContactos
5 Cantidad
DCDC-13, interruptores de Control L/R = 50 msCorriente de operación nominal [Ie]
20 Un
DCDC-13, interruptores de Control L/R = 50 msTensión por contacto de par en serie
24 V
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Sólido o trenzado
1 x (1 - 6)
2 x (1 - 6) mmDos
Flexible con férulas según DIN 46228
1 x (0.75 - 4)
2 x (0.75 - 4) mmDos
Par de apriete para el tornillo del terminal
1.6 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
ContactosTensión nominal [Ue]
600 V AC
ContactosNominal de corriente ininterrumpida max.Principal la realización de rutas deDe uso General
25 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresDe Uso General [IU]
10 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresServicio De Piloto
Un 600
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase120 V CA
1.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase200 V CA
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase240 V AC
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V CA
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases240 V AC
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases480 V CA
7.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases600 V AC
10 HP
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notación
5 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
40 Un
La Corriente De Corto Circuito De ClasificaciónDefecto alto rating
10 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
40, De La Clase J Un
Capacidad del TerminalSólido o conductor flexible con el casquillo
14 - 10 AWG
Capacidad del TerminalTerminal de tornillo
M4
Capacidad del TerminalPar de apriete
17.7 lb-in
