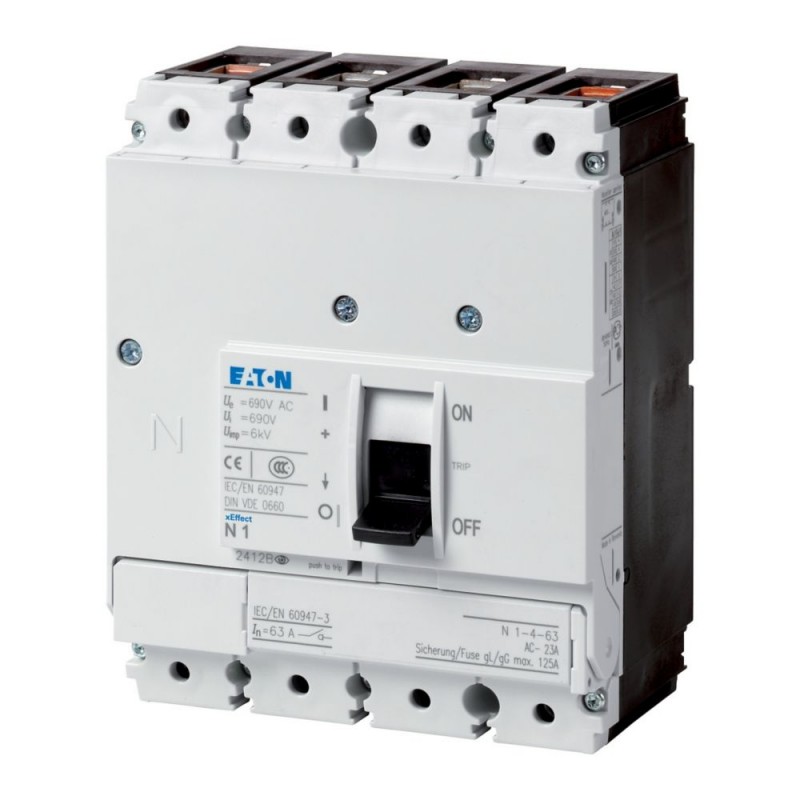

N1-4-63 266002 Y7-266002 EATON ELECTRIC Int. seccionador tipo N, 4P 63A
N1-4-63
266002
Y7-266002
EATON-MOELLER
Int. seccionador tipo N, 4P 63A
Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 63A BG1
Interruptores-seccionadores N.. - Cumplir con las propiedades de aislamiento incluso para redes IT conectadas a tierra. Los accesorios, como los kits de puente, los terminales de conexión y las manijas giratorias de acoplamiento de puertas, permiten la instalación individual en los sistemas de distribución más variados. Los interruptores auxiliares, los liberadores de voltaje y los operadores remotos facilitan la señalización y la automatización. Notas: características principales del interruptor, incluido el accionamiento positivo según IEC/EN 60204 y VDE 0113. Características de aislamiento según IEC/EN 60947-3 y VDE 0660. Cubierta de etiqueta de barra colectora según VDE 0160 Parte 100.
Componentes industriales de baja tensión > Seccionador
Interruptores Automáticos Caja Moldeada NZM
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
IEC
Datos técnicos - eléctricos
160 A (415 V AC-22/23A, making and breaking capacity)
100 kA at 400/415 V
63 gG/gL
10 kA at 690 V
63 gG/gL
500 V AC (between auxiliary contacts and main contacts)
10000 operations at 400 V AC-1
7500 operations at 690 V AC-1
1000 operations at 400 V AC-23A
1000 operations at 415 V AC-23A
1000 operations at 690 V AC-23A
Datos técnicos - comunicación
160 A (415 V AC-22/23A, making and breaking capacity)
100 kA at 400/415 V
63 gG/gL
10 kA at 690 V
63 gG/gL
500 V AC (between auxiliary contacts and main contacts)
10000 operations at 400 V AC-1
7500 operations at 690 V AC-1
1000 operations at 400 V AC-23A
1000 operations at 415 V AC-23A
1000 operations at 690 V AC-23A
Datos técnicos - mecánicos
Distribution board installation
Ground mounting
Intermediate mounting
Built-in device fixed built-in technique
Other
IP40 (with insulating surround)
IP66 (with door coupling rotary handle)
IP10 (tunnel terminal)
Damp heat, constant, to IEC 60068-2-78
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | Sí |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 690 V |
| Tensión nominal de funcionamiento (EF001435) | 690 V |
| Intensidad nominal permanente Iu (EF001389) | 63 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 0 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 0 A |
| Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 0 kW |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 2 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 30 kW |
| Poder de corte a 400 V (EF009166) | 0 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 0 kA |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | Sí |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Palanca de balancín |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Abrazadera de bastidor |
| Con cableado premontado (EF016444) | No |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Anchura (EF000008) | 120 mm |
| Altura (EF000040) | 145 mm |
| Profundidad (EF000049) | 88 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 32 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| N1-4-63 Y7-266002 266002 ES_266004.pdf | 4 Mbytes |
|
