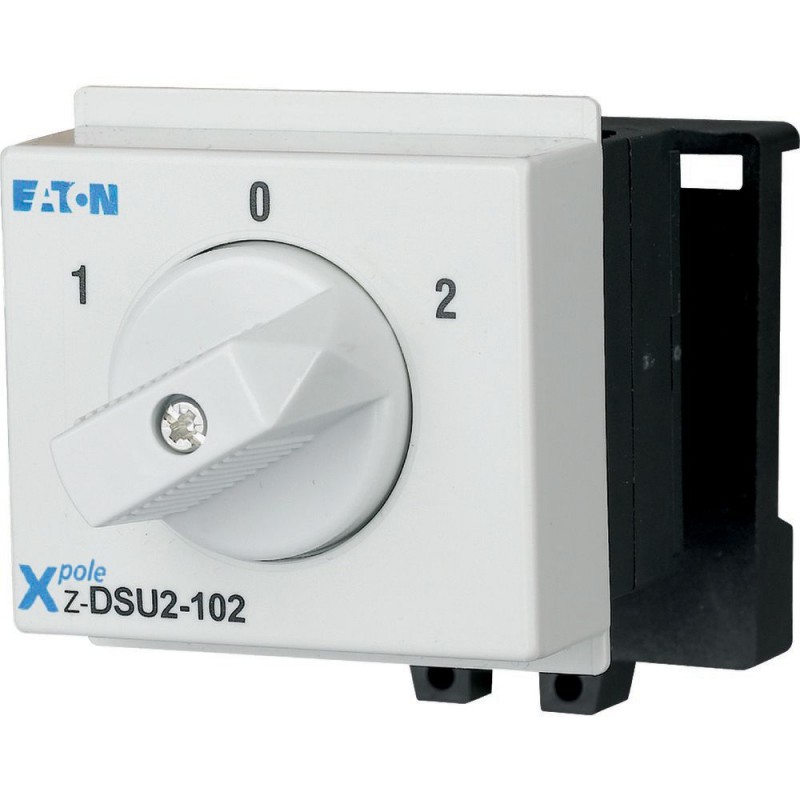

Z-DSU2-102 248875 Y7-248875 EATON ELECTRIC Interruptor rotativo, 2P, UM, 1 0 2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

Z-DSU2-102 248875 Y7-248875 EATON ELECTRIC Interruptor rotativo, 2P, UM, 1 0 2

Z-DSU2-102

248875

Y7-248875

EATON-MOELLER

Interruptor rotativo, 2P, UM, 1 - 0 - 2

Z-DSU2-102. Rotary switch, 2p, UM, 1 - 0 - 2

Los interruptores giratorios de la serie Z-DS se caracterizan por un diseño modular: el propio interruptor está compuesto por el mecanismo de retención correspondiente y un paquete de interruptores. Las levas (razón por la cual los interruptores también se conocen como interruptores zcam) son accionadas por un eje de aluminio robusto y rígido a la torsión. El paquete de interruptores se compone de una o más celdas de conmutación con uno o dos contactos de doble interrupción que son independientes entre sí. Las conexiones entre los terminales del interruptor adyacentes, como el requerido para el interruptor de cambio de voltímetro Z-DSV, se incorporan en el moldeo del interruptor. Esto asegura que no habrá obstáculos al conectar los cables de los terminales. Aplicaciones: se puede utilizar prácticamente para cualquier aplicación. Por ejemplo, interruptor de motor: puertas de garaje, ventilador, persianas enrollables motorizadas, controles de calefacción, accesorios de iluminación, interruptor de instrumentos, varios propósitos de control, etc. Tipo conforme a IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Más detalles


Aparamenta para montaje en carril DIN / armario > Interruptor para instalación en serie

Aparamenta Modular – Varios y accesorios

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $88.24
Precio unitario: $88.24
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Distribution parts
Catalog Number
248875
EAN
4015082488758
Product Length/Depth
65 mm
Product Height
78.5 mm
Product Width
52 mm
Product Weight
0.12 kg
Compliances
RoHS conform
Model Code
Z-DSU2-102

Product specifications

Equipment heat dissipation, current-dependent
1 W
Rated operational voltage (Ue) - max
690 V
Static heat dissipation, non-current-dependent
0 W
Voltage rating - min
440 V
Width in number of modular spacings
3
Number of poles
Two-pole
Color calotte
Other
Switch type
Two-way switch
Rated short-time withstand current (Icw)
10 kA
Lamp socket
Other
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-40 °C
Built-in depth
60 mm
Amperage rating
20 A
Voltage type
AC
Lamp type
Other
Degree of protection
IP20
Heat dissipation capacity
0 W
Heat dissipation per pole, current-dependent
0 W
Lamp power
0 W
Number of contacts (change-over contacts)
2
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Inscription
Other
Rated operational current for specified heat dissipation (In)
20 A
Rated Switching Capacity
0.02 kA

ETIM for 248875 Aparamenta para montaje en carril DIN/armario (EC001545)
Característica Valor
Función de conmutación (EF000189) Interruptor bidireccional
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 2
Número de polos (EF001391) 2
Corriente nominal (EF000227) 20 A
Tensión nominal (EF000228) 690 V
Tensión nominal mínima (EF005025) 440 V
Capacidad de interrupción nominal (EF002563) 0.02 kA
Resistencia al cortocircuito (Icw) (EF002562) 10 kA
Tipo de tensión (EF000187) CA
Con lámpara de señal (EF000198) No
Color de la capucha (EF004668) Otros
Lámpara (EF002423) Otros
Base de la lámpara (EF004870) Otros
Potencia de lámpara máx. (EF000260) 0 W
Ancho en número de espacios modulares (EF002950) 3
Profundidad de instalación (EF000218) 60 mm
Grado de protección (IP) (EF005474) IP20
Impresión/marcado (EF003823) Otros
Forced segregation according to DIN VDE 0113 (EFDE0032) No
