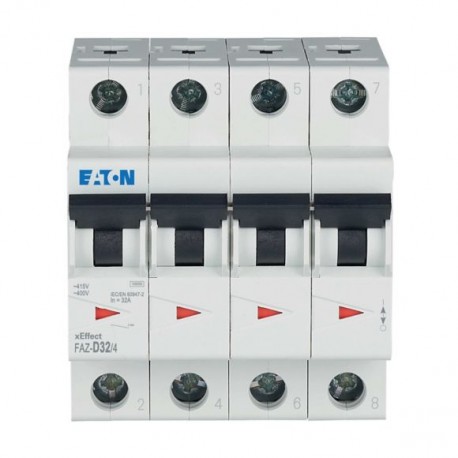

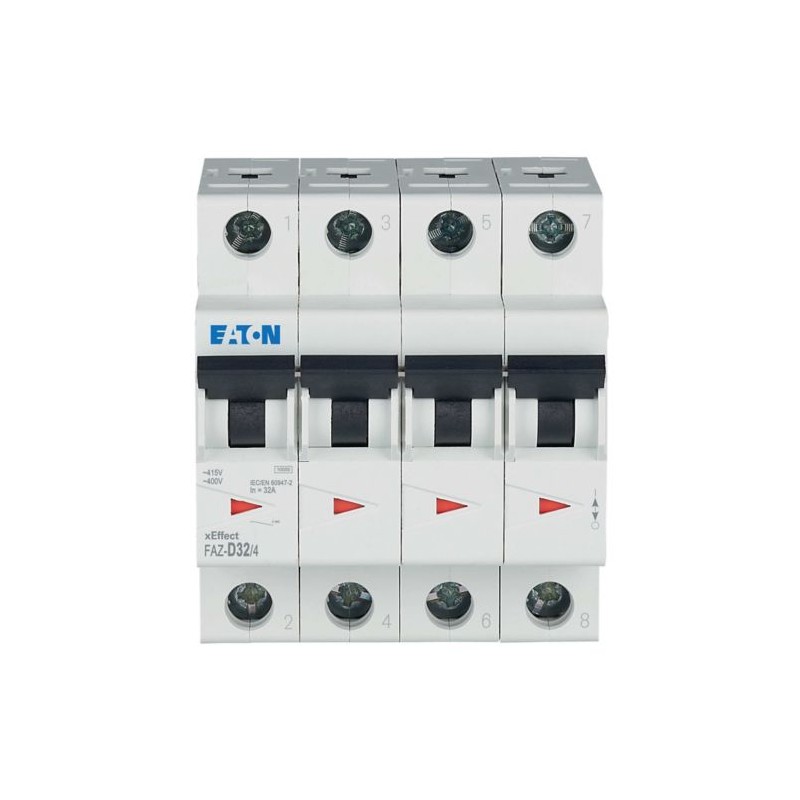

FAZ-D32/4 279087 EATON ELECTRIC Int. magnetotérmico FAZ, 32A, 4P, curva D Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FAZ-D32/4 279087 EATON ELECTRIC Int. magnetotérmico FAZ, 32A, 4P, curva D

FAZ-D32/4

279087

EATON-MOELLER

Disponible Envío el hoy

Int. magnetotérmico FAZ, 32A, 4P, curva D

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Industrial

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $181.88
Precio unitario: $181.88

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Disyuntor miniatura (MCB), 32A, 4p, D-Char, CA
Disyuntor miniatura (MCB) FAZ, 4 polos, característica de Disparo: D, la corriente Nominal In: 32, Aparamenta industrial y comercial avanzado de aplicaciones

Programa de entrega

La función básica de
Miniatura de interruptores de circuito
Número de polos
4 polos
Característica de disparo
D
Aplicación
Aparamenta industrial y comercial avanzado de aplicaciones
Corriente nominal [In]
Treinta y dos
Nominal capacidad de conmutación acc. IEC/EN 60947-2 [Icu]
15 kA
Gama de productos
FAZ

Datos técnicos

Eléctrica
Normas
IEC/EN 60947-2
IEC/EN 60898
Tensión nominal [Ue] [Ue]
240/415 V AC
Tensión nominal [Ue]
60 (por polo) V DC
Nominal capacidad de conmutación acc. IEC/EN 60947-2 [Icu]
15 kA
Operacional capacidad de conmutación
7.5 kA
Característica
B, C, D, K, S, Z
Max. back-up de fusibles
125 a gL/gG
La Selectividad De La Clase
Tres
la esperanza de vidaLa Esperanza De Vida [Operaciones]
> 10000
La dirección de la entrada de suministro de
como se requiere
Mecánica
Estándar en la parte delantera de la dimensión
45 mm
La altura del recinto
80 mm
Anchura de montaje por polo
17.5 mm
Montaje
IEC/EN 60715 top-hat ferrocarril
Grado de Protección
IP20, IP40 (cuando se usa)
Terminales superior e inferior
De doble propósito terminales
Protección del Terminal
El dedo y la parte posterior de la mano la prueba de BGV A2
Terminal de capacidades
1 x 25 mmDos
Terminal de capacidades
2 x 10 mmDos
Espesor de material de embarrado
0.8 ... 2 mm
Posición de montaje
Como se requiere

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Treinta y dos
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
13.6 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+75 °C
lineal, por +1 °C, los resultados en un 0,5% de reducción de la capacidad de conducción de corriente
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los interruptores automáticos y fusibles (EG000020) / disyuntor Miniatura (MCB) (EC000042)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / disyuntor Miniatura sistema (MCB) / disyuntor Miniatura (MCB) ([email protected] [AAB905014])
Liberación de la característica
D
Número de polos (total)
Cuatro
Número de polos protegidos
Cuatro
Corriente nominal
Treinta y dos
Tensión nominal
400 V
Tensión nominal de aislamiento Ui
440 V
Nominal soportada de impulso Uimp tensión
4 kV
Nominal de cortocircuito poder de corte Icn EN 60898 a 230 V
10 kA
Nominal de cortocircuito poder de corte Icn EN 60898 a 400 V
10 kA
Nominal de cortocircuito poder de corte Icu IEC 60947-2 a 230 V
15 kA
Nominal de cortocircuito poder de corte Icu IEC 60947-2 a 400 V
15 kA
Voltaje de tipo
CA
Frecuencia
50 - 60 Hz
Limitación de la corriente de clase
Tres
Adecuado para montaje empotrado
No
Simultáneamente conmutación N-neutral
Categoría de sobretensión
Tres
Grado de contaminación
Dos
Equipo adicional posible
Ancho en el número de separaciones modulares
Cuatro
Construido en profundidad
70.5 mm
Grado de protección (IP)
IP20
La temperatura ambiente durante el funcionamiento
-25 - 75 °C
Conectable conductor de sección transversal multi-cable
1 - 25 mm2
Conectable conductor sección transversal del núcleo sólido
1 - 25 mm2

Características

Curva característica
122U025
Vamos-a través de la energía IDost
De acuerdo a la norma IEC/EN 60898
Curva característica
122U026
Curva característica
122U024
Curva característica
122U023
122U051
Disparo característica a 30 °C:
B, C, D, IEC/EN 60898
