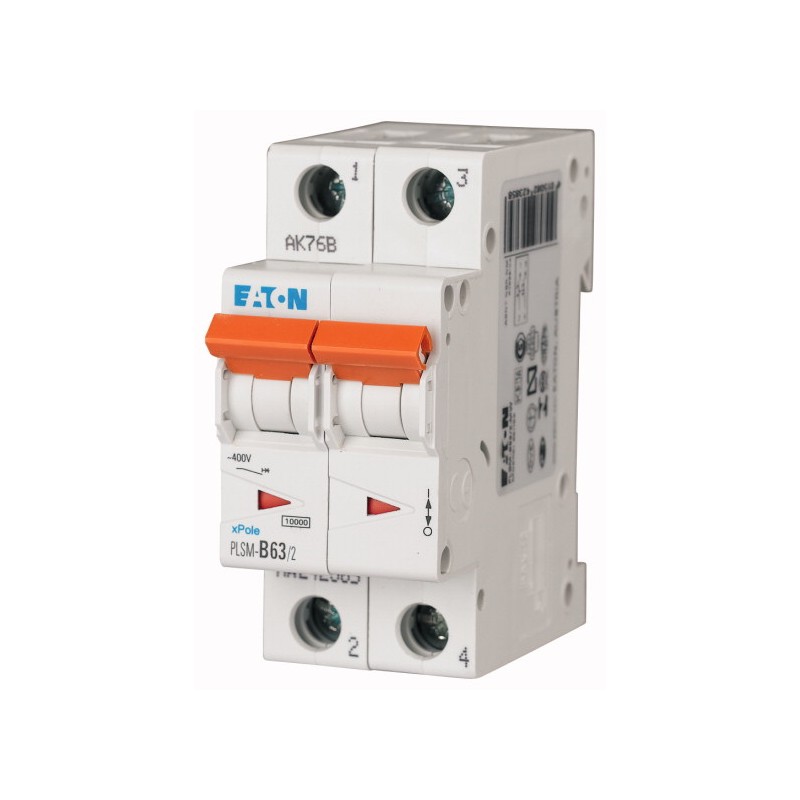

PLSM-D63/2-MW 113099 Y7-113099 EATON ELECTRIC Interruptor magnetotérmico, 2P, curva D, 63A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLSM-D63/2-MW 113099 Y7-113099 EATON ELECTRIC Interruptor magnetotérmico, 2P, curva D, 63A

PLSM-D63/2-MW

113099

Y7-113099

EATON-MOELLER

Int. magnetotérmico PLSM, 2P, curva D, 63A

Disyuntor miniatura (MCB), 63 A, 2p, característica: D

Disyuntor en miniatura de alta calidad, indicador de posición de contacto rojo - verde, protección del enchufe trasero del terminal, cierre de corredera triestable - permite la extracción del sistema de barras colectoras existente, amplia gama de accesorios adecuados para la instalación posterior, corrientes nominales de funcionamiento de hasta 63 A, características de disparo B, C, D, capacidad de conmutación nominal según IEC/EN 60898-1: 10 kA, Aparamenta para aplicaciones residenciales y comerciales

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Disyuntor miniatura (MCB), 63A, 2p, tipo de característica D
De alta calidad de circuito de corriente residual-interruptor/disyuntor con protección contra sobrecorriente independiente de la tensión de red; póngase en contacto con visualización de la posición del rojo-verde; posterior del terminal de enchufe de protección; tri-estable diapositiva catch—permite la eliminación de un conjunto de cierre; accesorios completo de la gama de productos se pueden adaptar, amplio rango de calificación de las corrientes de falla; corrientes nominales de operación de hasta Un 40; viaje de los tipos B,C,D; nominal capacidad de conmutación de 10 kA; adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C; adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C

La verificación del diseño según la norma IEC/EN 61439

Corriente de operación nominal especificada en la disipación de calor [In]
63 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+75 °C
lineal, por +1 °C, los resultados en un 0,5% de reducción de la capacidad de conducción de corriente

Datos técnicos ETIM 7.0

Los interruptores automáticos y fusibles (EG000020) / disyuntor Miniatura (MCB) (EC000042)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / disyuntor Miniatura sistema (MCB) / disyuntor Miniatura (MCB) ([email protected] [AAB905014])
Liberación de la característica
D
Número de polos (total)
Dos
Número de polos protegidos
Dos
Corriente nominal
63 Un
Tensión nominal
400 V
Tensión nominal de aislamiento Ui
440 V
Nominal soportada de impulso Uimp tensión
4 kV
Nominal de cortocircuito poder de corte Icn EN 60898 a 230 V
10 kA
Nominal de cortocircuito poder de corte Icn EN 60898 a 400 V
10 kA
Nominal de cortocircuito poder de corte Icu IEC 60947-2 a 230 V
0 kA
Nominal de cortocircuito poder de corte Icu IEC 60947-2 a 400 V
0 kA
Voltaje de tipo
CA
Frecuencia
50 - 60 Hz
Limitación de la corriente de clase
Tres
Adecuado para montaje empotrado
No
Simultáneamente conmutación N-neutral
No
Categoría de sobretensión
Tres
Grado de contaminación
Dos
Equipo adicional posible
Sí
Ancho en el número de separaciones modulares
Dos
Construido en profundidad
70.5 mm
Grado de protección (IP)
IP20
La temperatura ambiente durante el funcionamiento
-25 - 55 °C
Conectable conductor de sección transversal multi-cable
1 - 25 mm2
Conectable conductor sección transversal del núcleo sólido
1 - 25 mm2

ETIM for 113099 Disyuntores, fusibles (EC000042)
Característica Valor
Profundidad de instalación (EF000218) 70.5 mm
Curva de disparo (EF000889) D
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 2
Corriente nominal (EF000227) 63 A
Tensión nominal (EF000228) 400 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) 10 kA
Tipo de tensión (EF000187) CA
Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) 10 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) 0 kA
Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) 0 kA
Frecuencia (EF000416) 50 Hz
Pérdida de potencia (EF005387) 11.1 W
Clase de limitación de energía (EF002568) 3
Montaje empotrado (EF007517) No
Acoplamiento de conductor neutro (EF005997) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Equipos adicionales posibles (EF008148) Sí
Ancho en número de espacios modulares (EF002950) 2
Grado de protección (IP) (EF005474) IP20
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Sección de conductor conectable (EF007343) 1 mm²
Sección de conductor conectable sólido (EF007337) 1 mm²
Protección contra explosiones (EF004663) No
