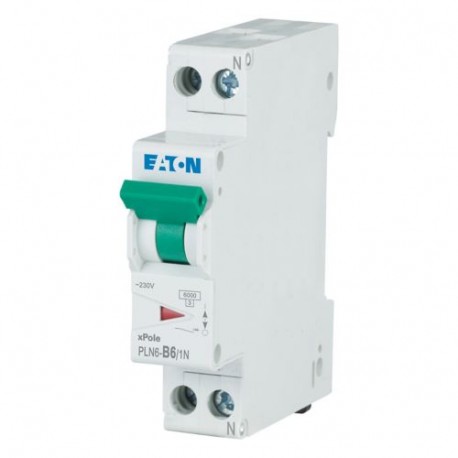

PLN6-B6/1N-MW 263161 EATON ELECTRIC Interruptor magnetotérmico, 1P+N, curva B, 6A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PLN6-B6/1N-MW 263161 EATON ELECTRIC Interruptor magnetotérmico, 1P+N, curva B, 6A

PLN6-B6/1N-MW

263161

EATON-MOELLER

12

Interruptor magnetotérmico, 1P+N, curva B, 6A

Disyuntor miniatura (MCB), PLN6, 1 polo+N, característica de disparo: B, corriente nominal In: 6 A, capacidad nominal de conmutación según IEC/EN 60898-1: 6 kA, Aparamenta para aplicaciones residenciales y comerciales

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Terciario

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xPole - PLN6 MCB
Catalog Number
263161
EAN
4015082631611
Product Length/Depth
80 mm
Product Height
75 mm
Product Width
17.5 mm
Product Weight
0.111 kg
Compliances
RoHS conform
Model Code
PLN6-B6/1N-MW

Programa de entrega

Application
Number of poles
Single-pole + N
Number of poles (total)
2
Number of poles (protected)
1
Tripping characteristic
B
Release characteristic
B
Amperage Rating
6 A
Type
  • Miniature circuit breaker
  • PLN6

Datos técnicos - eléctricos

Voltage type
AC
Rated operational voltage (Ue) - max
230 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60898-1)
6 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
6 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
6 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
0 kA
Overvoltage category
III
Pollution degree
2

Datos técnicos - mecánicos

Width in number of modular spacings
1
Built-in depth
70.5 mm
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
16 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
16 mm²

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Rated operational current for specified heat dissipation (In)
6 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
1.7 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Información adicional

Current limiting class
3
Features
Concurrently switching N-neutral
Additional equipment possible
Special features
Ambient temperature hint: Starting at 55 °C a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
Miniature circuit breaker
PLN6

ETIM for 263161 Disyuntores, fusibles (EC000042)
Característica Valor
Profundidad de instalación (EF000218) 70.5 mm
Curva de disparo (EF000889) B
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Corriente nominal (EF000227) 6 A
Tensión nominal (EF000228) 230 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) 6 kA
Tipo de tensión (EF000187) CA
Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) 6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) 0 kA
Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) 0 kA
Frecuencia (EF000416) 50 Hz
Pérdida de potencia (EF005387) 1.9 W
Clase de limitación de energía (EF002568) 3
Montaje empotrado (EF007517) No
Acoplamiento de conductor neutro (EF005997) Sí
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Equipos adicionales posibles (EF008148) Sí
Ancho en número de espacios modulares (EF002950) 1
Grado de protección (IP) (EF005474) IP20
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Sección de conductor conectable (EF007343) 1 mm²
Sección de conductor conectable sólido (EF007337) 1 mm²
Protección contra explosiones (EF004663) No
