> >>T3-2-15907/I2 290194 ELECTRIC Interruptor Conmutador 4 polos 32 A Placa indicadora: AUTO-0-Hand START ..
Anterior producto Siguiente producto
T3-2-15907/I2 290194 EATON ELECTRIC Interruptor Conmutador 4 polos 32 A Placa indicadora: AUTO-0-Hand START .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T3-2-15907/I2 290194 EATON ELECTRIC Interruptor Conmutador 4 polos 32 A Placa indicadora: AUTO-0-Hand START ..

T3-2-15907/I2

290194

EATON-MOELLER

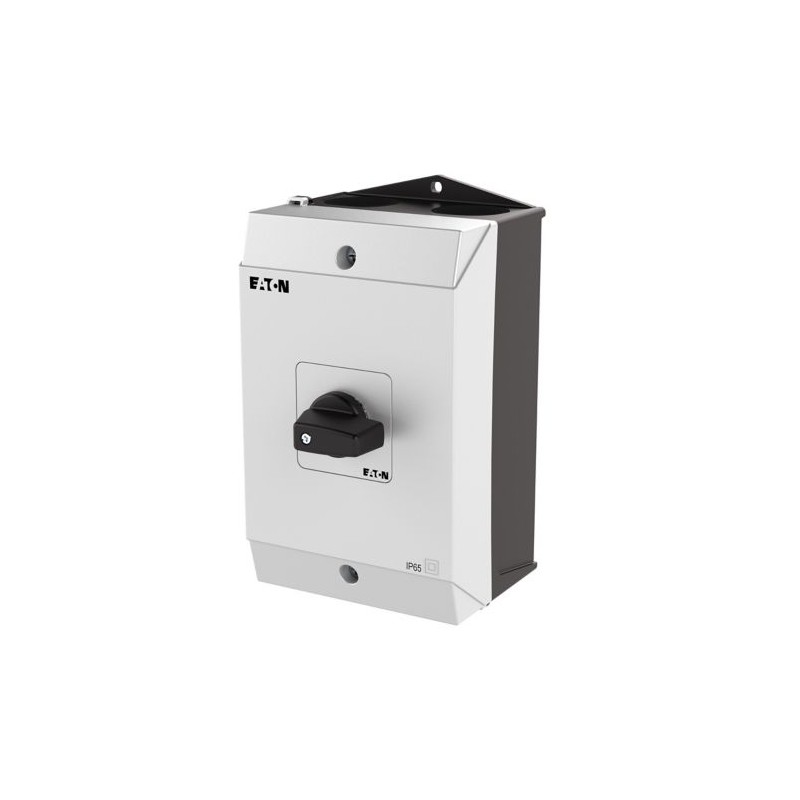

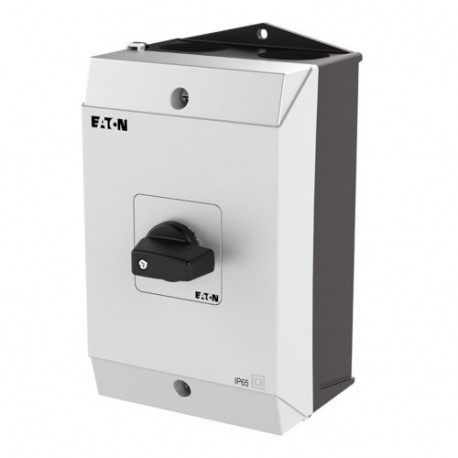

Interruptor Conmutador; 4 polos; 32 A; Placa indicadora: AUTO-0-Hand

Interruptor Conmutador 4 polos 32 A Placa indicadora:

Interruptores de cambio, T3, 32 A, montaje en superficie, 2 unidades(es) de contacto, Contactos: 4, 45 °, momentáneo/mantenido, Con posición 0 (Off), Con resorte de retorno a MANUAL, AUTO-0-HAND

Más detalles


Interruptores de baja tensión > Interruptor de control

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $114.06
Precio unitario: $114.06

Cantidad Precio
1+$114.06
2+$97.37
3+$90.57
4+$89.53
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Changeoverswitches, T3, 32 a, montaje en superficie, 2 contacto de la unidad(s), Contactos: 4, 45 °, momentáneo/mantenido, Con 0 (Off) a la posición, Con resorte de retorno MANUAL, AUTO-0-MANO
Interruptor de cambio, gama de Producto: interruptores de Control, Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interruptor-seccionador según IEC/EN 60947-3, Parte del grupo de referencia: T3, con el negro, el pulgar y la placa frontal, Contactos: 4, Grado de Protección: IP65, Diseño: montaje en superficie, el cambio de ángulo: 45 °, el rendimiento de la Conmutación: momentáneo/mantenido, Con 0 (Off) a la posición, Con resorte de retorno MANUAL, 2 contacto de la unidad(s), Nominal corriente ininterrumpida: Ui= 32, placa frontal: AUTO-0-MANO
Interruptor de cambio, gama de Producto: interruptores de Control, Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interruptor-seccionador según IEC/EN 60947-3, Parte del grupo de referencia: T3, con el negro, el pulgar y la placa frontal, Contactos: 4, Grado de Protección: IP65, Diseño: montaje en superficie, el cambio de ángulo: 45 °, el rendimiento de la Conmutación: momentáneo/mantenido, Con 0 (Off) a la posición, Con resorte de retorno MANUAL, 2 contacto de la unidad(s), Nominal corriente ininterrumpida: Ui= 32, placa frontal: AUTO-0-MANO

Programa de entrega

Gama de productos
Interruptores de Control de
Parte del grupo de referencia
T3
La función básica de
Changeoverswitches
con el negro, el pulgar y la placa frontal
Contactos
Cuatro
Grado de Protección
IP65
000Z083
Diseño
montaje en superficie
000Z078
Contacto secuencia
115S325-2
Ángulo de maniobra
45 °
El rendimiento de la conmutación
momentáneo/mantenido
Con 0 (Off) a la posición
Con resorte de retorno MANUAL
Número de diseño
Quince mil novecientos siete
Placa frontal no.
115K030
placa frontal
AUTO-0-MANO<INICIO
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
15 kW
Nominal de corriente ininterrumpida [Iu]
Treinta y dos
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Número de contacto de las unidades de
2 contacto de la unidad(s)

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteCerrado
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Mecánica de resistencia a los golpes
12 g
Posición de montaje
Como se requiere
Contactos
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
Treinta y dos
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
35 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
Seiscientos cinquentarms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
1 kA
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
320 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
260 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
260 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
Doscientos cuarenta
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
170 Una
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
1.1 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
1.1 CO
La esperanza de vida, mecánica [Operaciones]
> 0,5 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]230 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
11 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V Star-delta [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
15 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V Star-delta [P]
18.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
11 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V Star-delta [P]
22 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
23.7 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V star-delta [Ie]
Treinta y dos
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
14.7
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V star-delta [Ie]
25.5 Un
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
Treinta y dos
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]230 V [P]
7.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
15 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]500 V [P]
15 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]690 V [P]
15 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
Treinta y dos
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
Treinta y dos
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
26.4 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
17 Un
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
25 Un
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
60 V
DCDC-21A [Ie]Corriente de operación nominal [Ie]
Uno
DCDC-21A [Ie]Contactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms24 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms24 VContactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms48 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms48 VContactos
2 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms60 VCorriente de operación nominal [Ie]
25 Un
DCDC-23A, la carga del motor switchL/R = 15 ms60 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms120 VCorriente de operación nominal [Ie]
12 Un
DCDC-23A, la carga del motor switchL/R = 15 ms120 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms240 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms240 VContactos
5 Cantidad
DCDC-13, interruptores de Control L/R = 50 msCorriente de operación nominal [Ie]
20 Un
DCDC-13, interruptores de Control L/R = 50 msTensión por contacto de par en serie
24 V
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x (1 - 6)
2 x (1 - 6) mmDos
Flexible con férulas según DIN 46228
1 x (0.75 - 4)
2 x (0.75 - 4) mmDos
Terminal de tornillo
M4
Par de apriete para el tornillo del terminal
1.6 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
ContactosTensión nominal [Ue]
600 V AC
ContactosNominal de corriente ininterrumpida max.Principal la realización de rutas deDe uso General
25 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresDe Uso General [IU]
10 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresServicio De Piloto
Un 600
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase120 V CA
1.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase200 V CA
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase240 V AC
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V CA
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases240 V AC
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases480 V CA
7.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases600 V AC
10 HP
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notación
5 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
40 Un
La Corriente De Corto Circuito De ClasificaciónDefecto alto rating
10 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
40, De La Clase J Un
Capacidad del TerminalSólido o conductor flexible con el casquillo
14 - 10 AWG
Capacidad del TerminalTerminal de tornillo
M4
Capacidad del TerminalPar de apriete
17.7 lb-in

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Treinta y dos
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.1 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / interruptor de Control (EC002611)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / interruptor de Control ([email protected] [ACN998011])
Tipo de interruptor de
Inversor
Número de polos
Cero
Max. nominal tensión de funcionamiento de la Ue CA
690 V
Calificación permanente de la actual Iu
Treinta y dos
Número de posiciones de interruptor
Cuatro
Con 0 (off) a la posición
Sí
Con la retracción en 0-posición
No
Dispositivo de construcción
Dispositivo montado en superficie
Ancho en el número de separaciones modulares
Cero
Adecuado para la planta de montaje
Sí
Adecuado para montaje frontal 4-agujero
No
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Dispositivo completo en la vivienda
Sí
Tipo de elemento de control
Alternar
Frente a tamaño de pantalla
48x48 mm
Grado de protección (IP), frente
IP65
Grado de protección (NEMA), frente
Doce

Aprobaciones

Normas De Producto
UL 60947-4-1;CSA - C22.2 Nº 60947-4-1-14; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
Sí, con una alternativa frente a la placa y/o terminal de marcas a los de la IEC tipo y con adicionales de etiquetado de acuerdo a UL en el recinto en combinación con el "+NA-I2" (105866)
Adecuado para
Circuitos, adecuado, ya que el motor se desconecte
Grado de Protección
IEC: IP65; UL/CSA Tipo 1, 12

Dimensiones

115X162
115X114
La perforación de las dimensiones de la base

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
