> >>T0-1-8218/E 009536 ELECTRIC Interruptor Conmutador 2 polos 20 A Placa indicadora: 1-0-2 90 ° Montaje e..
Anterior producto Siguiente producto
T0-1-8218/E 009536 EATON ELECTRIC Interruptor Conmutador 2 polos 20 A Placa indicadora: 1-0-2 90 ° Montaje e.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-1-8218/E 009536 EATON ELECTRIC Interruptor Conmutador 2 polos 20 A Placa indicadora: 1-0-2 90 ° Montaje e..

T0-1-8218/E

009536

EATON-MOELLER

Disponible Envío el hoy

Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo. Cualquier modificación en los plazos de entrega una vez tramitado el pedido le sería notificada.

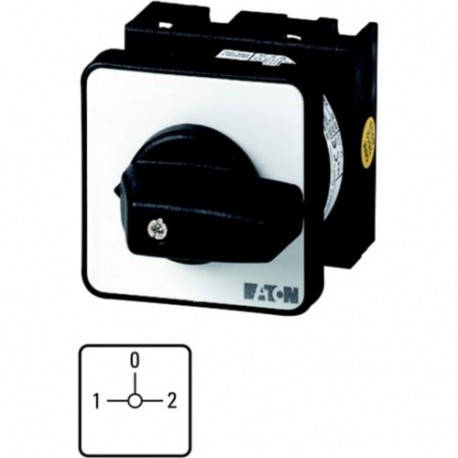

Interruptor Conmutador; 2 polos; 20 A; Placa indicadora: 1-0-2; 90 °; Montaje empotrado

Más detalles


Interruptores de baja tensión > Interruptor de carga

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $29.86
Precio unitario: $29.86

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Changeoverswitches, T0, 20 a, para montaje a ras, 1 contacto de la unidad(s), de Contactos: 2, 90 °, mantenido, Con 0 (Off) a la posición, 1-0-2, número de Diseño 8218
Interruptor de cambio, gama de Producto: interruptores de Control, Parte del grupo de referencia: T0, con el negro, el pulgar y la placa frontal, Contactos: 2, Grado de Protección: Frontal IP65, Diseño: montaje al ras, el cambio de ángulo: 90 °, el rendimiento de la Conmutación: mantenido, Con 0 (Off) a la posición, placa frontal: 1-0-2, potencia de Motor AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, corriente ininterrumpida Nominal: Ui = 20 A, 1 contacto de la unidad(s), Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interruptor-seccionador según IEC/EN 60947-3

Programa de entrega

Gama de productos
Interruptores de Control de
Parte del grupo de referencia
T0
La función básica de
Changeoverswitches
con el negro, el pulgar y la placa frontal
Contactos
Dos
Grado de Protección
Frontal IP65
Diseño
montaje al ras
000Z079
Contacto secuencia
115S328-2
Ángulo de maniobra
90 °
El rendimiento de la conmutación
mantiene
Con 0 (Off) a la posición
Número de diseño
Ocho mil doscientos dieciocho
Placa frontal no.
115K005
placa frontal
1-0-2
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Nominal de corriente ininterrumpida [Iu]
20 Un
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Número de contacto de las unidades de
1 contacto de la unidad(s)

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Mecánica de resistencia a los golpes
15 g
Posición de montaje
Como se requiere
Contactos
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
20 Un
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
20 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
320 Unrms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
6 kA
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
Cien treinta
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
100 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
Cien diez
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
Un 80
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
60 Un
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
0.6 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
0.6 CO
La esperanza de vida, mecánica [Operaciones]
> 0,4 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
3 kW
CAAC-3Clasificación, carga del motor interruptor [P]230 V Star-delta [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
5.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V Star-delta [P]
7.5 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
4 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V Star-delta [P]
5.5 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
11.5 Una
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V star-delta [Ie]
20 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
11.5 Una
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V star-delta [Ie]
20 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
9 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V star-delta [Ie]
15.6 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
4.9
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V star-delta [Ie]
8.5 Una
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
20 Un
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
13,3
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
13,3
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
13,3
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
7.6 Un
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
10 Un
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
60 V
DCDC-21A [Ie]Corriente de operación nominal [Ie]
Uno
DCDC-21A [Ie]Contactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms24 VCorriente de operación nominal [Ie]
10 Un
DCDC-23A, la carga del motor switchL/R = 15 ms24 VContactos
1 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms48 VCorriente de operación nominal [Ie]
10 Un
DCDC-23A, la carga del motor switchL/R = 15 ms48 VContactos
2 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms60 VCorriente de operación nominal [Ie]
10 Un
DCDC-23A, la carga del motor switchL/R = 15 ms60 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms120 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms120 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms240 VCorriente de operación nominal [Ie]
5 Un
DCDC-23A, la carga del motor switchL/R = 15 ms240 VContactos
5 Cantidad
DCDC-13, interruptores de Control L/R = 50 msCorriente de operación nominal [Ie]
10 Un
DCDC-13, interruptores de Control L/R = 50 msTensión por contacto de par en serie
32 V
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x (1 - 2,5)
2 x (1 - 2,5) mmDos
Flexible con férulas según DIN 46228
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de tornillo
M3.5
Par de apriete para el tornillo del terminal
1 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
ContactosTensión nominal [Ue]
600 V AC
ContactosNominal de corriente ininterrumpida max.Principal la realización de rutas deDe uso General
16 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresDe Uso General [IU]
10 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresServicio De Piloto
Un 600
P 300
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase120 V CA
0.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase200 V CA
1 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase240 V AC
1.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V CA
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases240 V AC
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases480 V CA
7.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases600 V AC
7.5 HP
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notación
5 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
50 Un
La Corriente De Corto Circuito De ClasificaciónDefecto alto rating
10 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
20, Clase J A
Capacidad del TerminalSólido o conductor flexible con el casquillo
18 - 14 AWG
Capacidad del TerminalTerminal de tornillo
M3.5
Capacidad del TerminalPar de apriete
8.8 lb-en

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
20 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.6 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Off-interruptor de carga (EC001105)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / interruptor de Cambio ([email protected] [AKF062013])
Modelo
Inversor
Número de polos
Uno
Con 0 (off) a la posición
Sí
Con la retracción en 0-posición
No
Calificación permanente de la actual Iu
20 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
11.5 Una
El funcionamiento nominal de alimentación en AC-3 A 400 V
4 kW
Grado de protección (IP), frente
IP65
Grado de protección (NEMA), frente
Doce
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
Adecuado para la planta de montaje
No
Adecuado para montaje frontal 4-agujero
Sí
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Dispositivo completo en la vivienda
No
Material de la carcasa
De plástico
Tipo de elemento de control
Alternar
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión

Aprobaciones

Normas De Producto
UL 60947-4-1;CSA - C22.2 Nº 60947-4-1-14; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Adecuado para
Circuitos, adecuado, ya que el motor se desconecte
Grado de Protección
IEC: IP65; UL/CSA Tipo 1, 12

Dimensiones

115X410
② ZFS-... Etiqueta de montaje no se incluyen como estándar

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
