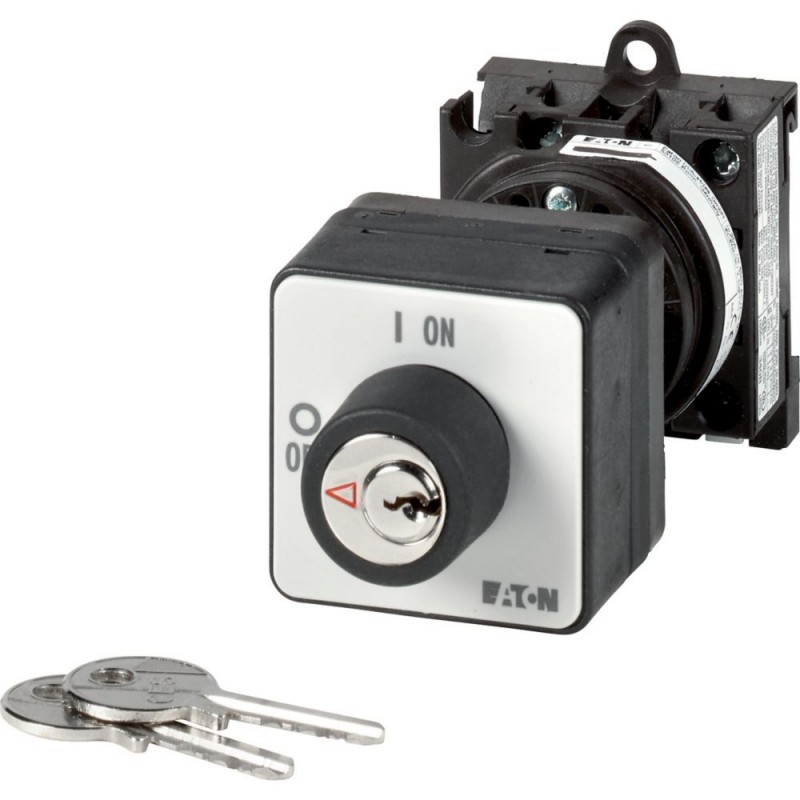

T0-1-102/Z/S 014971 XTCSRENCOILLA EATON ELECTRIC Interruptor seccionador ON-OFF 2 polos 20 A Cerradura S-T0 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-1-102/Z/S 014971 XTCSRENCOILLA EATON ELECTRIC Interruptor seccionador ON-OFF 2 polos 20 A Cerradura S-T0 ..

T0-1-102/Z/S

014971

XTCSRENCOILLA

EATON-MOELLER

Interruptor seccionador ON-OFF; 2 polos; 20 A; Cerradura S-T0; Placa indicadora 0-1; 90 °; Montaje fondo panel

Interruptor seccionador ON-OFF 2 polos 20 A Cerradura S-T0 Placa

Más detalles


Interruptores de baja tensión > Seccionador

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $132.61
Precio unitario: $132.61

Cantidad Precio
1+$132.61
2+$114.65
3+$109.83
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor DE encendido/APAGADO, T0, 20, a comando devuelve, de 2 polos, con el negro de la palanca y la placa en la parte delantera, Comando-clave-S-T0
Interruptor DE encendido/APAGADO, la Gama de Interruptores de bloqueo, tipo de Detector: T0, con una palanca negra y placa frontal, de 2 polos, de Enclavamiento: Comando-clave-S-T0, Nota: Candado con un máximo de 3 candados., Si el cursor de parada se enclava en la posición 1, el interruptor puede todavía estar apagado, pero no se puede insertar sin quitar el dispositivo de seguridad., Lucchettabilità: bloqueable en la posición 0, Grado de protección: IP53 frente, tipo de construcción: a-comando aplazado, el Ángulo de operación de 90 °, una Función de conmutación: permanente tipo de placa frontal: 0-1, con Potencia nominal de utilización AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Corriente ininterrumpida nominal: Ui = 20 A, 1 Unidad de construcción/e, en Conformidad con las normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Seccionadores, alimentación según IEC/EN 60947-3

Programa de entrega

Surtido
Interruptores con dispositivo de bloqueo
Tipo de Detector
T0
La función básica de
Interruptor DE encendido/APAGADO
con la palanca negra y placa frontal
Número de polos
2-polo
Enclavamiento
Comando-clave-S-T0
Nota
Candado con un máximo de 3 candados.
Si el cursor de parada se enclava en la posición 1, el interruptor puede todavía estar apagado, pero no se puede insertar sin quitar el dispositivo de seguridad.
Lucchettabilità
bloqueable en la posición 0
Grado de protección
IP53 frente
Diseño
un comando devuelve
000Z080
Símbolo del circuito
115S008-2
Ángulo de la maniobra
90 °
Función de conmutación
permanente
Código de diseño
Un centenar de dos
No. la placa frontal
115K001
la placa frontal
0-1
La potencia nominal de utilización AC-23A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Nominal de corriente ininterrumpida [Iu]
20 A
Nota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
Número de unidades de construcción
1 Unidad de construcción/y

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Los seccionadores, de alimentación según IEC/EN 60947-3
Adecuación a los climas
Calor húmedo, constante, según IEC 60068-2-78
El calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteun día
-25 - +50 °C
Temperatura ambienteen caso de que
-25 - +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal soportada de impulso [Uimp]
6000 V AC
Resistencia a los golpes
15 g
Posición de montaje
opcional
Contactos de relé
Mecánica de valoresNúmero de polos
2-polo
Parámetros eléctricosTensión nominal [Uy]
690 V CA
Parámetros eléctricosNominal de corriente ininterrumpida [Iu]
20 A
Parámetros eléctricosNota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
La función de carga es intermitente, de la Clase 12A PARTIR DE 25 % Y
2 x Ely
La función de carga es intermitente, de la Clase 12A PARTIR DE 40 % Y
1.6 x Ely
La función de carga es intermitente, de la Clase 12A PARTIR DE 60 % Y
1.3 x Ely
La resistencia a cortocircuitocon los fusibles de carga máx.
20 a gG/gL
La resistencia a corto tiempo actual (Actual 1-s) [Icw]
Trescientos veintela eff
Nota sobre la corriente admisible de corta-corriente de tiempo de Icw
El actual 1 segundo
Corriente de corto-circuito [Iq]
6 kA
El poder
Nominal de cierre cos ϕ de acuerdo con IEC 60947-3
Ciento treinta
Interrupción nominal cos ϕ IEC 60947-3230 V
100 A
Interrupción nominal cos ϕ IEC 60947-3400/415 V
110 A
Interrupción nominal cos ϕ IEC 60947-3500 V
80 A
Interrupción nominal cos ϕ IEC 60947-3690 V
60 A
Segmentación de datos segura según EN 61140entre los contactos
440 V AC
Segmentación de datos segura según EN 61140Las pérdidas por el efecto joule por el contacto con Lay
0.6 W
Segmentación de datos segura según EN 61140La disipación de calor para el circuito auxiliar con Ely(AC-15/230 V)
0.6 W
Vida mecánica [Operaciones]
>0,4 x 10Seis
Frecuencia de conmutación máxima [Ops/h]
Mil doscientos
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]220 V 230 V [P]
3 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]230 V star-delta [P]
5.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]400 V 415 V [P]
5.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]400 V star-delta [P]
7.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]500 V [P]
5.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]500 V star-delta [P]
7.5 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]690 V [P]
4 kW
El voltaje de caAC-3Potencia nominal utilice el interruptor del motor [P]690 V star-delta [P]
5.5 kW
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores230 V [Iy]
11.5
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores230 V star-delta [Iy]
20 A
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores400 V 415 V [Iy]
11.5
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores400 V star-delta [Iy]
20 A
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores500 V [Iy]
Nueve
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores500 V star-delta [Iy]
15.6 A
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores690 V [Iy]
4.9
El voltaje de caAC-3Corriente nominal de la operación, los conmutadores para motores690 V star-delta [Iy]
8.5 A
El voltaje de caAC-21ALa corriente nominal de uso de interruptores de alimentación440 V [Iy]
20 A
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores230 V [Iy]
13.3 Para
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores400 V 415 V [Iy]
13.3 Para
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores500 V [Iy]
13.3 Para
El voltaje de caAC-23ACorriente nominal de la operación, los conmutadores para motores690 V [Iy]
7.6 A
El voltaje de DcDC-1, Interruptores de L/R = 1 msNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-1, Interruptores de L/R = 1 msVoltaje en cada contacto para insertar en serie
60 V
El voltaje de DcDC-21A [LAy]Nominal de la corriente de funcionamiento [Lay]
1 A
El voltaje de DcDC-21A [LAy]Contactos
1 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms24 VNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms24 VContactos
1 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms48 VNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms48 VContactos
2 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms60 VNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms60 VContactos
3 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms120 VNominal de la corriente de funcionamiento [Lay]
5 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms120 VContactos
3 Número de
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms240 VNominal de la corriente de funcionamiento [Lay]
5 A
El voltaje de DcDC-23A, interruptores, motor L/R = 15 ms240 VContactos
5 Número de
El voltaje de DcDC-13, Interruptores de control L/R = 50 msNominal de la corriente de funcionamiento [Lay]
10 A
El voltaje de DcDC-13, Interruptores de control L/R = 50 msVoltaje en cada contacto para insertar en serie
32 V
La fiabilidad de los contactos de 24 V CC, 10 mA [Probabilidad de incumplimiento]
<10-5,< 1 errores por cada 100.000 operaciones de conmutación HF
Secciones de conexión
rígido o semi-rígido
1 x (1 - 2,5)
2 x (1 - 2,5) mmDos
Flexible con férula según DIN 46228
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDos
Tornillo de conexión
M3,5
Par de apriete de la conexión del tornillo
1 Nm
Parámetros técnicos de seguridad
Notas
B10dLos valores de acuerdo a la norma EN ISO 13849-1, tabla C1
Los datos de potencia aprobado
Secciones de conexiónTornillo de conexión
M3,5
Secciones de conexiónPar de apriete
Del 8,83 lb-in

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
20 A
Disipación por polo, como una función de la corriente [Pvid]
0.6 W
La disipación del dispositivo, como una función de la corriente [Pvid]
0 W
Estática de la disipación, independiente de la corriente [Pvs]
0 W
Disipación de potencia [Pve]
0 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+50 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Resistencia a los rayos UV sólo en combinación con un techo de protección.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / carga interruptor de ruptura (EC000216)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje Interruptor / Interruptor de Carga, interruptor de Desconexión, Interruptor de Control / interruptor-Seccionador compacto ([email protected] [AKF060013])
ejecución como el interruptor principal
no
se ejecuta como un interruptor de mantenimiento/reparación
no
se ejecuta como un interruptor de seguridad
no
ejecutar como el dispositivo de parada de emergencia
no
se ejecuta como un inversor
no
número de interruptores
Uno
max. tensión de funcionamiento nominal Ue a CA
690 V
tensión de funcionamiento nominal
690 - 690 V
nominal de corriente continua de Iu
20 A
nominal de corriente continua en el AC-23, 400V
13.3 Para
nominal de corriente continua de la CA-21, 400 V
20 A
de funcionamiento potencia nominal AC-3 A 400 V
5.5 kW
la resistencia a corto tiempo actual Icw
0.32 kA
de funcionamiento potencia nominal de CA-23, 400V
5.5 kW
alimentación a 400 V
5.5 kW
de la corriente de cortocircuito nominal condicional Iq
6 kA
número de polos
Dos
número de contactos auxiliares, contactos de el resto
Cero
número de contactos auxiliares, cierre de contactos
Cero
número de contactos auxiliares, inversores de potencia
Cero
la unidad de motor opcional
no
la unidad de motor integrado
no
tensión auxiliar opcional
no
el tipo de construcción del dispositivo
luminaria empotrable, una técnica para instalación fija
adecuado para la fijación al suelo
sí
adecuado para el montaje frontal de 4 agujeros
no
adecuado para la fijación de delantero centro
no
adecuado para el montaje en el distribuidor
no
apto para la construcción de intermedio
sí
el color del elemento de accionamiento
negro
la ejecución de la unidad de elemento
clave
con cerradura
sí
tipo de conexión del circuito en la línea eléctrica principal
tornillo de montaje
grado de protección (IP), frente
IP65
tipo de protección (NEMA)
otros

Tamaño

115X246
① La Extensión del Eje posible con ZAV-T0 máx. 4 x 25 = 100 mm
② Placa de Soporte ZFS-... no está incluido en la entrega
③ La Perforación de fondo
④ La Perforación de la puerta

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
