> >FI-25/2/003-B 113982 FRBM6-B16/2/003-LIA ELECTRIC Interruptor diferencial, Tipo B, 2P, 25A, 30mA
Anterior producto Siguiente producto

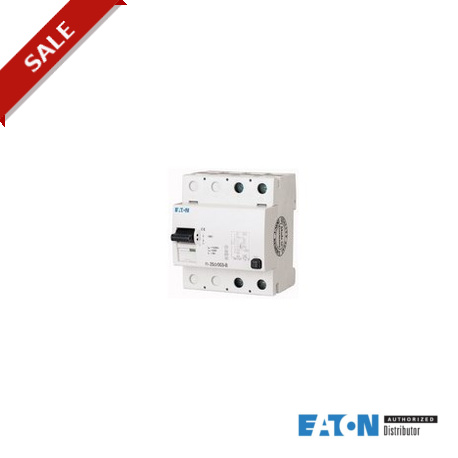

FI-25/2/003-B 113982 FRBM6-B16/2/003-LIA EATON ELECTRIC Interruptor diferencial, Tipo B, 2P, 25A, 30mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FI-25/2/003-B 113982 FRBM6-B16/2/003-LIA EATON ELECTRIC Interruptor diferencial, Tipo B, 2P, 25A, 30mA

FI-25/2/003-B

113982

FRBM6-B16/2/003-LIA

EATON-MOELLER

Interruptor diferencial, Tipo B, 2P, 25A, 30mA

Más detalles


Inicio > EATON - MOELLER series

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


RCD/MCB de combinación interruptor, 16A, 30mA, disyuntor de tipo B de la característica de disparo, 2 p, residual corriente en el disyuntor de la característica de disparo: LIA
Eaton Catálogo No.
FRBM6-B16/2/003-LIA
[

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
16 Un
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
5 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
,

Datos técnicos ETIM 7.0

Los interruptores automáticos y fusibles (EG000020) / disyuntor de fuga a Tierra (EC000905)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección / MCB/RCCB combinación ([email protected] [AFZ810015])
Número de polos (total)
Dos
Número de polos protegidos
Dos
Tensión nominal
240 V
Tensión nominal de aislamiento Ui
500 V
Nominal soportada de impulso Uimp tensión
4 kV
Corriente nominal
16 Un
Nominal de la corriente de falla
0.03 Un
La corriente de fuga tipo
Un
Limitación de la corriente de clase
Tres
Nominal de corte en cortocircuito capacidad de acc. EN 61009
6 kA
Nominal de corte en cortocircuito capacidad de IEC 60947-2
0 kA
Nominal de cortocircuito poder de corte Icn acc. EN 61009-1
6 kA
Desconexión de la característica
Corto tiempo de retraso
La capacidad de corriente de sobretensión
0.25 kA
Voltaje de tipo
CA
Frecuencia
50 Hz
Liberación de la característica
B
Simultáneamente conmutación N-neutral
No
Con dispositivo de enclavamiento
No
Categoría de sobretensión
Tres
Grado de contaminación
Dos
La temperatura ambiente durante el funcionamiento
-25 - 40 °C
Ancho en el número de separaciones modulares
Dos
Construido en profundidad
75.5 mm
Adecuado para montaje empotrado
No
Anti-disparos versión
No
Grado de protección (IP)
IP20
Conectable conductor sección transversal del núcleo sólido
1 - 25 mm2
Conectable conductor de sección transversal multi-cable
1 - 25 mm2
]

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
