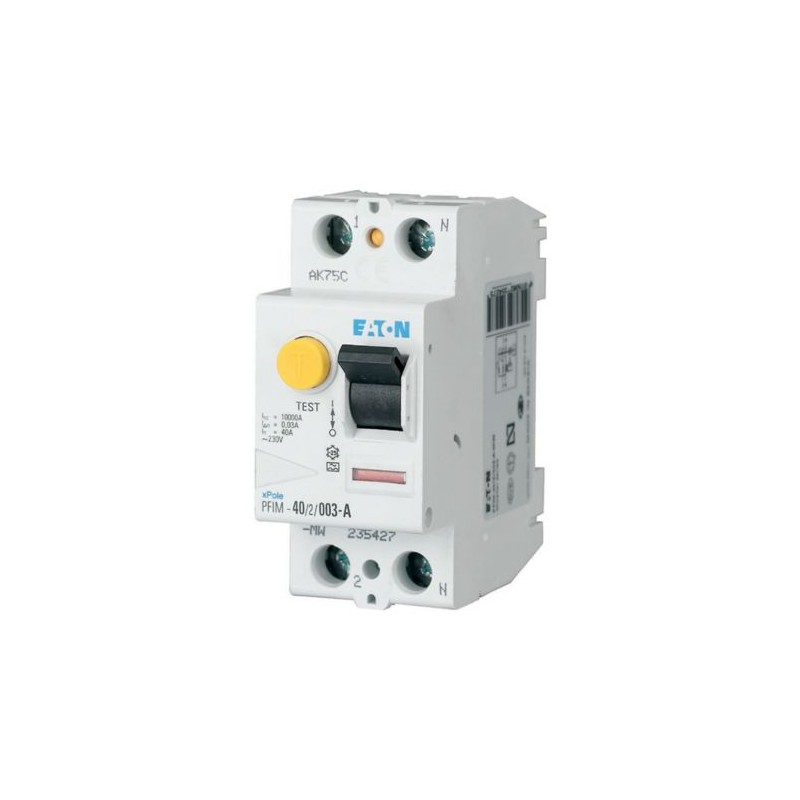

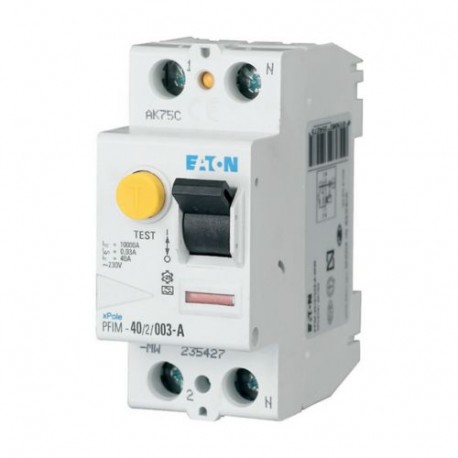

PFIM-100/2/003 102821 EATON MOELLER Interruptor diferencial, 2P, 100A, 30mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PFIM-100/2/003 102821 EATON MOELLER Interruptor diferencial, 2P, 100A, 30mA

PFIM-100/2/003

102821

EATON - MOELLER

Disponible

Envío el hoy

Interruptor diferencial, 2P, 100A, 30mA

Más detalles


Interruptores Reles Diferenciales Electricos Residuales

Aparamenta Modular Terciario - EATON - MOELLER

Interruptor diferencial PFIM - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

CantidadPrecio
1+235,09 €
2+232,48 €
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn100
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW13.6
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C55

  Empezando a los 40 °C, max. permisible de corriente continua disminuye en 3% por cada 1 °C
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
Los interruptores automáticos y fusibles (EG000020) / interruptor de circuito de corriente Residual (RCCB) (EC000003)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección Residual / interruptor de circuito de corriente (RCCB) ([email protected] [AAB906011])
Número de polos
  2
Nominal tensión nominal
 V230
Nominal corriente nominal
 Un100
Nominal de la corriente de falla
 Un0.03
El método de montaje
  Riel DIN
La corriente de fuga tipo
  CA
Protección selectiva
  No
Corto-circuito de capacidad de ruptura (Icw)
 kA10
La capacidad de corriente de sobretensión
 kA0.25
Frecuencia
  50 Hz
Equipo adicional posible

Grado de protección (IP)
  IP20
Tamaño de construcción (de acuerdo con DIN 43880)
  1
Ancho en el número de separaciones modulares
  2
Construido en profundidad
 mm70.5
Corto tiempo de retardo de disparo
  No

Datasheet - PDF
