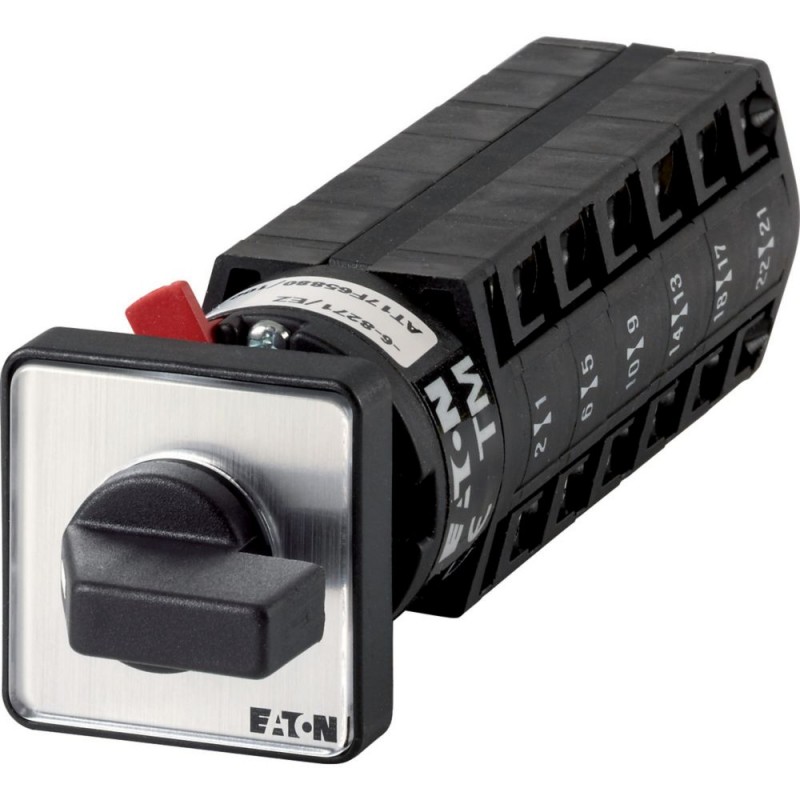

TM-6-8253/EZ 046127 EATON ELECTRIC Interruptor de escalones 12 polos 10 A Placa indicadora: 1-6 60 ° Montaje.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

TM-6-8253/EZ 046127 EATON ELECTRIC Interruptor de escalones 12 polos 10 A Placa indicadora: 1-6 60 ° Montaje..

TM-6-8253/EZ

046127

EATON-MOELLER

Interruptor de escalones; 12 polos; 10 A; Placa indicadora: 1-6; 60 °; Montaje empotrado con fijación central

Interruptor de escalones 12 polos 10 A Placa indicadora: 1-6 60 °

Más detalles


Interruptores de baja tensión > Interruptor de control

Interruptores Seccionadores y de Levas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $141.66
Precio unitario: $141.66

Cantidad Precio
1+$141.66
2+$123.17
3+$119.88
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Paso interruptores, TM, 10, centro de montaje, de 6 de contacto de la unidad(s), Contactos: 12, 60 °, se mantiene, Sin el 0 (Off) a la posición, 1-6, número de Diseño 8253
Paso interruptor de gama de Producto: interruptores de Control, Normas: IEC/EN 60947, VDE 0660, CSA, UL, interruptor de Control según IEC/EN 60947-5-1, interruptor Auxiliar según IEC/EN 60947-5-1, Parte del grupo de referencia: TM, con el negro, el pulgar y la placa frontal, Contactos: 12, Número de pasos: 6 pasos de 60°, sin rotación completa, Grado de Protección: Frontal IP65, Diseño: centro de montaje, el cambio de ángulo: 60 °, el rendimiento de la Conmutación: mantenido, Sin el 0 (Off) la posición, el 6 de contacto de la unidad(s), corriente ininterrumpida Nominal: Ui= 10 a, placa frontal: 1-6

Programa de entrega

Gama de productos
Interruptores de Control de
Parte del grupo de referencia
TM
La función básica de
Paso interruptores
con el negro, el pulgar y la placa frontal
Contactos
Doce
Número de pasos
6 pasos de 60°, sin rotación completa
Grado de Protección
Frontal IP65
Diseño
centro de montaje
000Z081
Contacto secuencia
115S073-2
Ángulo de maniobra
60 °
El rendimiento de la conmutación
mantiene
Sin el 0 (Off) a la posición
Número de diseño
Ocho mil doscientos cinquenta y tres
Placa frontal no.
115K184
placa frontal
1-6
Potencia de Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Nominal de corriente ininterrumpida [Iu]
10 Un
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Número de contacto de las unidades de
6 información de contacto de la unidad(s)

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, CSA, UL
Interruptor de Control según IEC/EN 60947-5-1
Interruptor auxiliar según IEC/EN 60947-5-1
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Posición de montaje
Como se requiere
Contactos
Características eléctricasTensión nominal [Ue]
500 V AC
Características eléctricasNominal de corriente ininterrumpida [Iu]
10 Un
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Clasificación de cortocircuitoFusible
10 a gG/gL
Capacidad de conmutación
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
0,15 W
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
0.15 CO
La esperanza de vida, mecánica [Operaciones]
> 1 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Mil doscientos
CAAC-23APotencia de Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
3 kW
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x 1,5
2 x 1,5 mmDos
Flexible con férulas según DIN 46228
1 x 1.0
2 x 1.0 mmDos
Flexible
1 x 1,5
2 x 1,5 mmDos
Terminal de tornillo
M2.5
Par de apriete para el tornillo del terminal
0.4 Nm
Clasificación de los datos para los tipos aprobados
ContactosTensión nominal [Ue]
300 V AC
ContactosNominal de corriente ininterrumpida max.Principal la realización de rutas deDe uso General
10 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresDe Uso General [IU]
10 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresServicio De Piloto
Un 300
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase120 V CA
0.33 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase240 V AC
0.75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase277 V AC
0.75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases120 V CA
0.75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases240 V AC
1 HP
Capacidad del TerminalSólido o conductor flexible con el casquillo
14 AWG
Capacidad del TerminalTerminal de tornillo
M2.5
Capacidad del TerminalPar de apriete
3.5 lb-in

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
10 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0,15 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / interruptor de Control (EC002611)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / interruptor de Control ([email protected] [ACN998011])
Tipo de interruptor de
Interruptor de nivel
Número de polos
Dos
Max. nominal tensión de funcionamiento de la Ue CA
500 V
Calificación permanente de la actual Iu
10 Un
Número de posiciones de interruptor
Seis
Con 0 (off) a la posición
No
Con la retracción en 0-posición
No
Dispositivo de construcción
Integrado en el dispositivo
Ancho en el número de separaciones modulares
Cero
Adecuado para la planta de montaje
No
Adecuado para montaje frontal 4-agujero
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
No
Dispositivo completo en la vivienda
No
Tipo de elemento de control
Alternar
Frente a tamaño de pantalla
30x30 mm
Grado de protección (IP), frente
IP65
Grado de protección (NEMA), frente
Otros

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Grado de Protección
IEC: IP65; UL/CSA Tipo: –

Dimensiones

115X346
115X354
Operación de la tecla de bloqueo del mecanismo de
115X073
Puerta de perforación dimensiones
Perforación dimensiones: ya sea 16,2 mm = sin reducción de ≙ RMQ16 o 22.3 mm = con la reducción de ≙ RMQ Titan
