Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 32 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 6.6 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 0 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 40 | |
| 0 | |||
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
Carrito:
0
producto
Productos
vacío
Ningún producto
$0.00
Total
Producto añadido correctamente a su carrito de la compra
Cantidad
Total
Hay 0 artículos en su carrito.
Hay 1 artículo en su cesta.
Total productos:
Total
Ver más grande

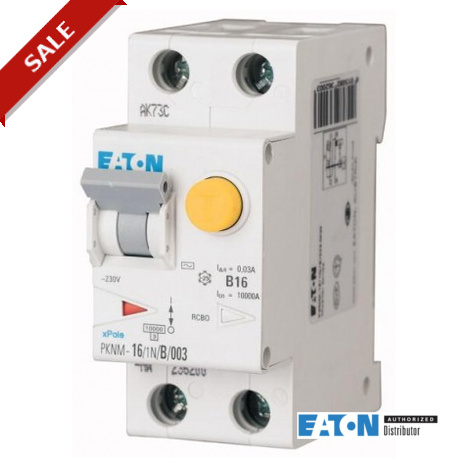

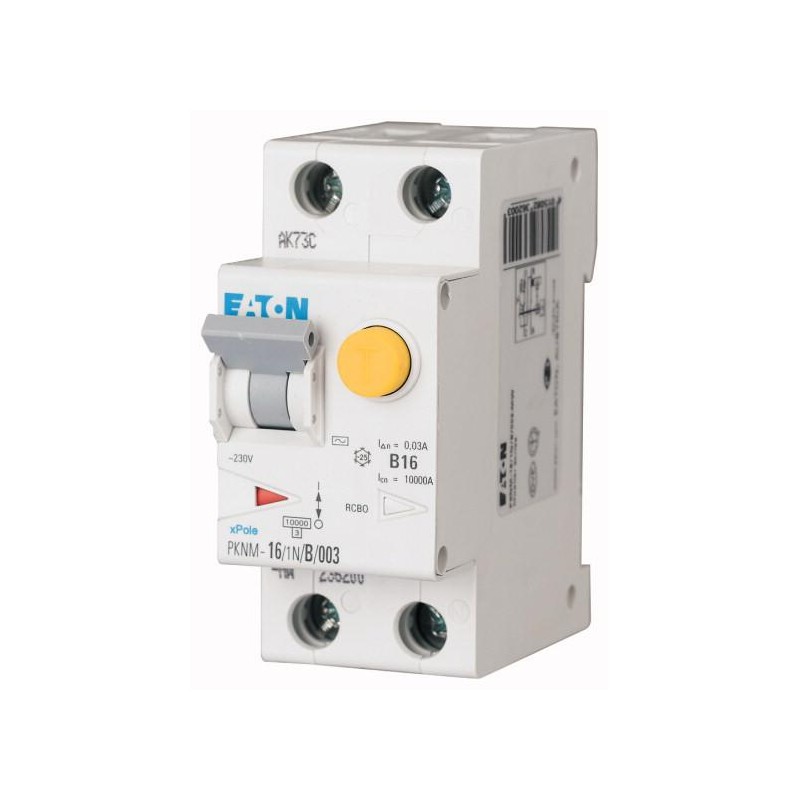

PKNM-32/1N/C/01-MW 236306 EATON ELECTRIC Interruptor Combinado, 1P+N, curva C, 32A, 100mA
PKNM-32/1N/C/01-MW
236306
EATON-MOELLER
Interruptor Combinado, 1P+N, curva C, 32A, 100mA
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos ETIM 6.0
| Los interruptores automáticos y fusibles (EG000020) / disyuntor de fuga a Tierra (EC000905) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección / MCB/RCCB combinación ([email protected] [AFZ810012]) | |||
Número de polos (total) | 2 | ||
Número de polos protegidos | 1 | ||
Nominal tensión nominal | V | 230 | |
Nominal corriente nominal | Un | 32 | |
Nominal de la corriente de falla | Un | 0.1 | |
La corriente de fuga tipo | CA | ||
Limitación de la corriente de clase | 3 | ||
Nominal de corte en cortocircuito de la capacidad EN 60898 | kA | 10 | |
Nominal de corte en cortocircuito capacidad de IEC 60947-2 | kA | 0 | |
Frecuencia | 50 Hz | ||
Liberación de la característica | C | ||
Simultáneamente conmutación N-neutral | Sí | ||
Categoría de sobretensión | 3 | ||
Grado de contaminación | 2 | ||
Ancho en el número de separaciones modulares | 2 | ||
Construido en profundidad | mm | 70 | |
Adecuado para montaje empotrado | No | ||
Grado de protección (IP) | IP20 | ||
La capacidad de corriente de sobretensión | kA | 0.25 | |
Voltaje de tipo | CA | ||
Antinuisance disparo versión | No | ||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
