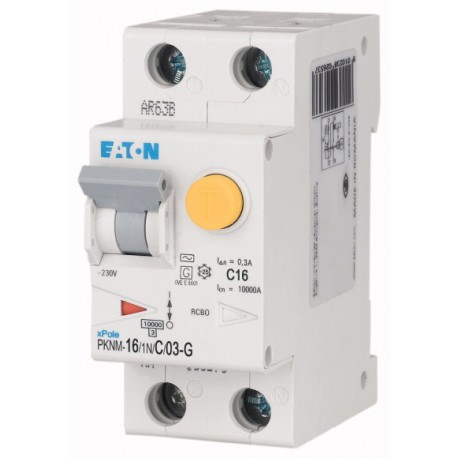

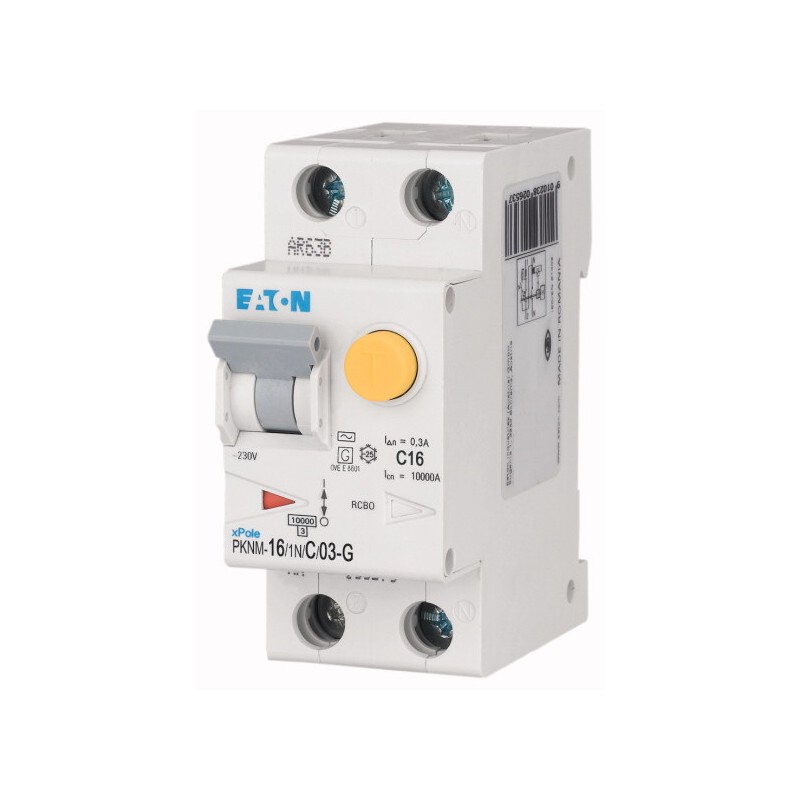

PKNM-16/1N/C/03-G-MW 236222 EATON ELECTRIC Int. Combinado, 1P+N, curva C, 16A, 300mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKNM-16/1N/C/03-G-MW 236222 EATON ELECTRIC Int. Combinado, 1P+N, curva C, 16A, 300mA

PKNM-16/1N/C/03-G-MW

236222

EATON-MOELLER

Int. Combinado, 1P+N, curva C, 16A, 300mA

Interruptor combinado RCD/MCB, 16A, 300mA, circuito en miniatura-br. característica de disparo tipo C, 1-ph+N, circuito de corriente residual-br. Característica de disparo: AC

Disyuntor diferencial de alta calidad/disyuntor en miniatura con protección contra sobrecorriente independiente de la tensión de red; visualización de la posición de contacto rojo-verde; protección del enchufe trasero del terminal; Cierre deslizante triestable: permite la extracción de un conjunto de cierre existente; se puede reequipar una amplia gama de accesorios; amplia gama de corrientes de falla nominales; corrientes nominales de funcionamiento de hasta 40 A; tipos de viaje B, C, D; capacidad nominal de conmutación 10 kA; adecuado para su uso en el libre (tablero de distribución de energía en el sitio y al aire libre) hasta -25 °C; adecuado para su uso en el libre (tablero de distribución de energía en el sitio y al aire libre) hasta -25 °C

Más detalles


Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico

Aparamenta Modular - Terciario y Diferencial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


RCD/MCB de combinación interruptor, 16A, 300mA, mini-circuito-br. tipo C de la característica de disparo, 1-ph+N, circuito de corriente residual-br. la característica de disparo: AC
De alta calidad de circuito de corriente residual-interruptor/disyuntor con protección contra sobrecorriente independiente de la tensión de red; póngase en contacto con visualización de la posición del rojo-verde; posterior del terminal de enchufe de protección; tri-estable diapositiva catch—permite la eliminación de un conjunto de cierre; accesorios completo de la gama de productos se pueden adaptar, amplio rango de calificación de las corrientes de falla; corrientes nominales de operación de hasta Un 40; viaje de los tipos B,C,D; nominal capacidad de conmutación de 10 kA; adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C; adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C

Programa de entrega

La función básica de
Combinado RCD/MCB de dispositivos
Número de polos
1 polo+N
Característica de disparo
C
Aplicación
El dispositivo de conmutación para aplicaciones residenciales y comerciales
Corriente nominal [In]
16 Un
Nominal potencia de conexión según IEC/EN 61009
10 kA
Nominal de la corriente de falla [IΔN]
0.3 a
Tipo de
Tipo G (ÖVE E 8601)
Disparo
Corto tiempo de retardo de s...
Gama de productos
PKNM
Sensibilidad
Corriente AC sensible
Impulso de la corriente admisible
Una oleada de prueba, 3 kA

Datos técnicos

Eléctrica
Sensibilidad
Corriente AC sensible

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
16 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
3.6 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Cero
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los interruptores automáticos y fusibles (EG000020) / disyuntor de fuga a Tierra (EC000905)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección / MCB/RCCB combinación ([email protected] [AFZ810015])
Número de polos (total)
Dos
Número de polos protegidos
Uno
Tensión nominal
230 V
Tensión nominal de aislamiento Ui
440 V
Nominal soportada de impulso Uimp tensión
4 kV
Corriente nominal
16 Un
Nominal de la corriente de falla
0.3 a
La corriente de fuga tipo
Otros
Limitación de la corriente de clase
Tres
Nominal de corte en cortocircuito capacidad de acc. EN 61009
10 kA
Nominal de corte en cortocircuito capacidad de IEC 60947-2
0 kA
Nominal de cortocircuito poder de corte Icn acc. EN 61009-1
10 kA
Desconexión de la característica
Corto tiempo de retraso
La capacidad de corriente de sobretensión
3 kA
Voltaje de tipo
CA
Frecuencia
50 Hz
Liberación de la característica
C
Simultáneamente conmutación N-neutral
Sí
Con dispositivo de enclavamiento
No
Categoría de sobretensión
Tres
Grado de contaminación
Dos
La temperatura ambiente durante el funcionamiento
-25 - 40 °C
Ancho en el número de separaciones modulares
Dos
Construido en profundidad
70 mm
Adecuado para montaje empotrado
No
Anti-disparos versión
Sí
Grado de protección (IP)
IP20
Conectable conductor sección transversal del núcleo sólido
1 - 25 mm2
Conectable conductor de sección transversal multi-cable
1 - 25 mm2

ETIM for 236222 Disyuntores, fusibles (EC000905)
Característica Valor
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Corriente nominal (EF000227) 16 A
Corriente nominal de fallo (EF002358) 0.3 A
Tipo de corriente de fallo (EF002560) Otros
Clase de limitación de energía (EF002568) 3
Resistencia a la corriente (EF002564) 3 kA
Tipo de tensión (EF000187) CA
Frecuencia (EF005455) 50 Hz
Curva de disparo (EF000889) C
Acoplamiento de conductor neutro (EF005997) Sí
Con dispositivo de bloqueo (EF007385) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Ancho en número de espacios modulares (EF002950) 2
Profundidad de instalación (EF000218) 70 mm
Protección contra disparos intempestivos (EF009497) Sí
Grado de protección (IP) (EF005474) IP20
