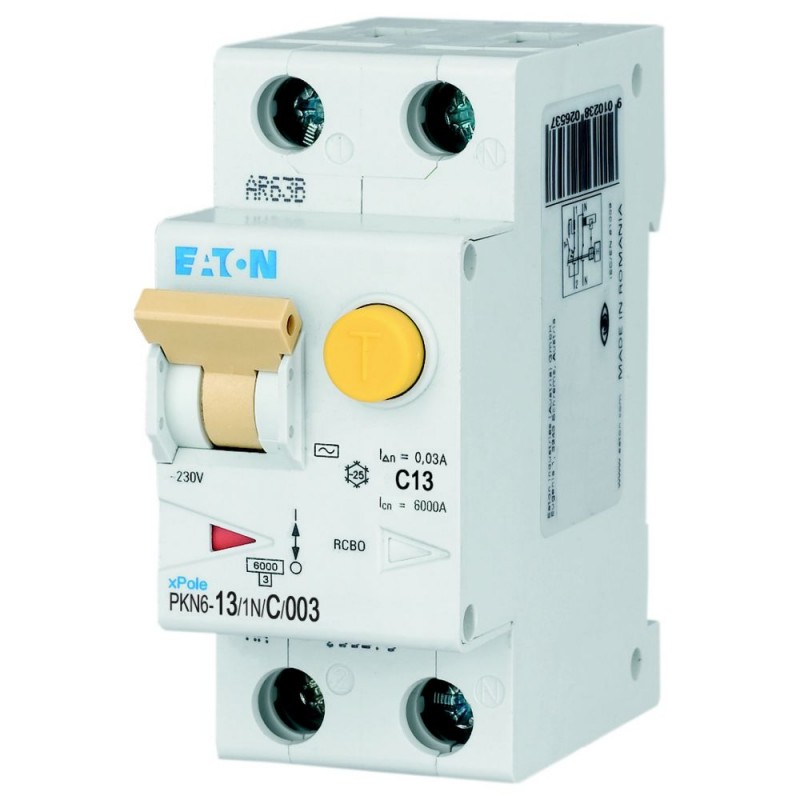

PKN6-13/1N/C/003-MW 236568 Y7-236568 EATON ELECTRIC Int. Combinado, 1P+N, curva C, 13A, 30mA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKN6-13/1N/C/003-MW 236568 Y7-236568 EATON ELECTRIC Int. Combinado, 1P+N, curva C, 13A, 30mA

PKN6-13/1N/C/003-MW

236568

Y7-236568

EATON-MOELLER

Int. combinado PKN6, 1P+N, curva C, 13A, 30mA

Eaton Moeller series xPole - PKN6/M RCBO - residual-current circuit breaker with overcurrent protection. PKN6, 1 pole+N, C, In: 13 A, 6 kA, IΔN: 0.03 A, AC current sensitive

RCBO (interruptor automático de corriente residual con protección contra sobrecargas) PKN6, 1 polo+N, Característica de disparo: C, Corriente nominal en: 13 A, Capacidad de conmutación nominal según IEC/EN 61009: 6 kA, Corriente de fallo nominal IΔN: 0,03 A, Sensible a la corriente alterna, Parcialmente a prueba de sobretensiones 250 A, Aparamenta para aplicaciones residenciales y comerciales

Más detalles


Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico

Aparamenta Modular - Terciario y Diferencial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $143.88
Precio unitario: $143.88
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xPole - PKN6/M RCBO - residual-current circuit breaker with overcurrent protection
Catalog Number
236568
EAN
4015082365684
Product Length/Depth
80 mm
Product Height
73 mm
Product Width
35 mm
Product Weight
0.203 kg
Compliances
CE Marked
RoHS conform
Certifications
CE
Model Code
PKN6-13/1N/C/003-MW

Programa de entrega

Application
Switchgear for residential and commercial applications
Product range
PKN6
Basic function
Combined RCD/MCB devices
Number of poles
Single-pole + N
Number of poles (protected)
1
Number of poles (total)
2
Tripping characteristic
C
Release characteristic
C
Amperage Rating
13 A
Rated current
13 A
Fault current rating
0.03 A
Sensitivity type
Type AC, AC current sensitive.
Type
RCBO

Datos técnicos - eléctricos

Voltage type
AC
Voltage rating
230 V
Rated operational voltage (Ue) - max
230 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Impulse withstand current
Partly surge-proof, 250 A
Frequency rating
50 Hz
Leakage current type
AC
Rated switching capacity
6 kA
Rated switching capacity (IEC/EN 61009)
6 kA
Rated short-circuit breaking capacity (EN 60947-2)
0 kA
Rated short-circuit breaking capacity (EN 61009)
6 kA
Rated short-circuit breaking capacity (EN 61009-1)
6 kA
Rated short-circuit breaking capacity (IEC 60947-2)
0 kA
Surge current capacity
0.25 kA
Disconnection characteristic
Undelayed
Tripping
Non-delayed
Overvoltage category
III
Pollution degree
2

Datos técnicos - mecánicos

Width in number of modular spacings
2
Built-in depth
69.5 mm
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Rated operational current for specified heat dissipation (In)
13 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
3.1 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
40 °C

Verificación del diseño según la norma IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Información adicional

Current limiting class
3
Features
Concurrently switching N-neutral

ETIM for 236568 Disyuntores, fusibles (EC000905)
Característica Valor
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Tensión nominal (EF000228) 230 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Corriente nominal (EF000227) 13 A
Corriente nominal de fallo (EF002358) 0.03 A
Tipo de corriente de fallo (EF002560) AC
Clase de limitación de energía (EF002568) 3
Pérdida de potencia (EF005387) None W
Capacidad de corte asignada según EN 61009 (EF012628) 6 kA
Poder de corte nominal según IEC 60947-2 (EF006065) 0 kA
Poder de corte asignado Icn según EN 61009-1 (EF011981) 6 kA
Característica de desconexión (EF012587) Undelayed
Resistencia a la corriente (EF002564) 0.25 kA
Tipo de tensión (EF000187) AC
Frecuencia (EF005455) 50 Hz
Curva de disparo (EF000889) C
Acoplamiento de conductor neutro (EF005997) true
Con dispositivo de bloqueo (EF007385) false
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Ancho en número de espacios modulares (EF002950) 2
Profundidad de instalación (EF000218) 69.5 mm
Protección contra disparos intempestivos (EF009497) false
Grado de protección (IP) (EF005474) IP20
Sección de conductor conectable sólido (EF007337) 1 mm²
Sección de conductor conectable (EF007343) 1 mm²

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKN6-13/1N/C/003-MW Y7-236568 236568 EN_243133.pdf 551 Kbytes PKN6-13/1N/C/003-MW Y7-236568 236568 EN_243133.pdf
