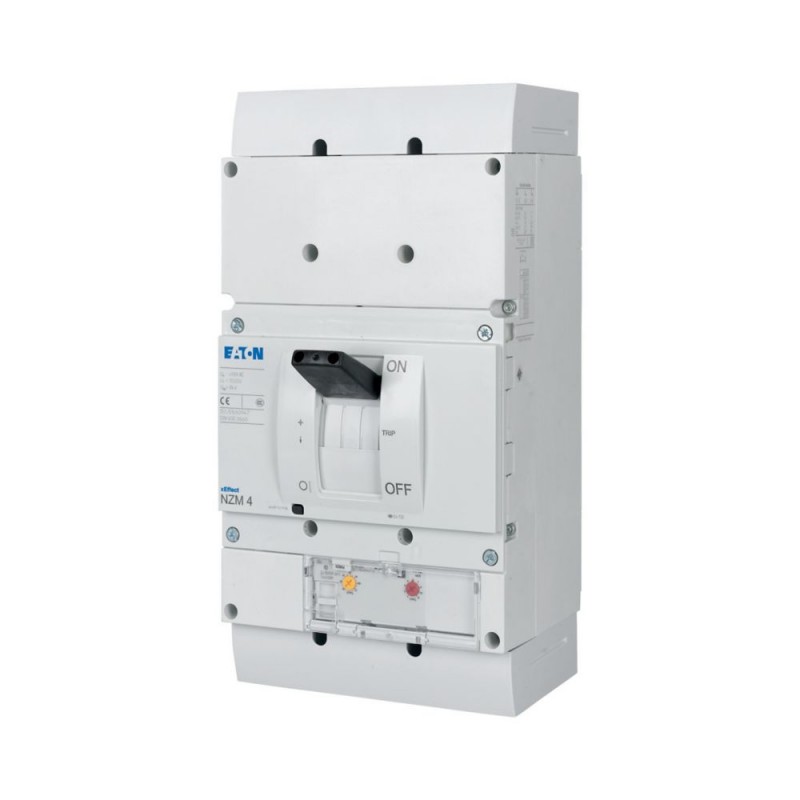

NZML4-AE1250 283211 EATON ELECTRIC Int. automático NZM, 3P 1250 A
NZML4-AE1250
283211
EATON-MOELLER
Int. automático NZM, 3P 1250 A
Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Interruptores de circuito 3p 1250 a
Disyuntor NZM4, de 3 polos, capacidad de Conmutación 400/415 V 50 Hz( Uci ): 100 kA corriente Nominal = corriente ininterrumpida nominal corriente Nominal = corriente ininterrumpida nominal( In = Iu ): 1250 a, tipo de Instalación: Fijo, conexión de Tornillo, Norma/autorización: IEC, función de Protección: el Sistema y la protección de los cables
Programa de entrega
Gama de productos
Disyuntor
Función de protección
Sistema y la protección de los cables
Norma/Autorización
IEC
Tipo de instalación
Fijo
Sistema de liberación
Electrónica de liberación
Tamaño de construcción
NZM4
Descripción
R. m.s. la medición del valor y de la "memoria térmica"
Número de polos
De 3 polos
Equipo estándar
Tornillo de conexión
Capacidad de conmutación
400/415 V 50 Hz [Icu]
100 kA
Corriente nominal = corriente ininterrumpida nominal [In= You]
Corriente nominal = corriente ininterrumpida nominal [In= You]
1250 a
Rango de ajuste
Disparo de sobrecarga
[Ir]
[Ir]630 - 1250 a
Corto-circuito versiones
[Irm]No demorados
[Iyo= Yonx ...]
[Irm]No demorados[Iyo= Yonx ...]2 - 12
Datos técnicos
General
Normas
IEC/EN 60947
Protección contra los contactos directos
Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
15 (media sinusoidal de choque 11 ms) g
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Peso
21 kg
Posición de montaje
| Vertical y 90° en todas las direcciones | |
 | Con XFI de defecto a tierra de la liberación: |
| - NZM1, N1, NZM2, N2: vertical y 90° en todas las direcciones | |
| con el plug-in de la unidad | |
| - NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda | |
| con extraíble de la unidad: | |
| - NZM3, N3: vertical, 90° a la derecha/izquierda | |
| - NZM4, N4: vertical | |
| con operador remoto: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones | |
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
En la operación de los controles de la zona: IP20 (basic grado de protección)
Grado de protecciónCerramientos
Con aislante de sonido envolvente: IP40
Con puerta de acoplamiento giratorio de la manija: IP66
Con puerta de acoplamiento giratorio de la manija: IP66
Grado de protecciónTerminaciones
Túnel terminal: IP10
Fase aislador y la tira terminal: IP00
Fase aislador y la tira terminal: IP00
Otros datos técnicos (hoja de catálogo)
Interruptores de circuito
Corriente nominal = corriente ininterrumpida nominal [In= You]
1250 a
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 525 V
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación [Icm]240 V [Icm]
275 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]400/415 V [Icm]
220 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]440 V 50/60 Hz [Icm]
187 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]525 V, 50/60 Hz [Icm]
143 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]690 V 50/60 H [Ic]
105 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]240 V, 50/60 Hz [Icu]
125 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50/60 Hz [Icu]
100 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]440 V 50/60 Hz [Icu]
85 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]525 V, 50/60 Hz [Icu]
65 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]690 V 50/60 Hz [Icu]
50 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
63 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
43 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
49 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
37 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]
Máximo de back-up de fusibles, si la espera de corrientes de cortocircuito en la ubicación de la instalación exceda la capacidad de conmutación de los interruptores.
Nominal de corta duración corriente asignadat = 0,3 s [Icw]
19.2 kA
Nominal de corta duración corriente asignadat = 1 s [Icw]
19.2 kA
La utilización de la categoría a la norma IEC/EN 60947-2
Un
Vida útil mecánica(de la que max. 50 % viaje por derivación/disparador de mínima tensión) [Operaciones]
Diez mil
La esperanza de vida, eléctricosAC-1400 V, 50/60 Hz [Operaciones]
Tres mil
La esperanza de vida, eléctricosAC-1415 V 50/60 Hz [Operaciones]
Tres mil
La esperanza de vida, eléctricosAC-1690 V 50/60 Hz [Operaciones]
Dos mil
La esperanza de vida, eléctricosCA--3400 V, 50/60 Hz [Operaciones]
Dos mil
La esperanza de vida, eléctricosCA--3415 V 50/60 Hz [Operaciones]
Dos mil
La esperanza de vida, eléctricosCA--3690 V 50/60 Hz [Operaciones]
Mil
La esperanza de vida, eléctricosMax. frecuencia de operación
60 Ops/h
Total tiempo de descanso en corto-circuito
< 25 ≦ 415 V; < 35 > 415 V ms
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Accesorios opcionales
Túnel terminal
de conexión en la parte posterior
Tira de terminales
de conexión en la parte posterior
Tira de terminales
Ronda de conductor de cobreTúnel terminalCadena4-agujero
4 x (50 - 240) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (120 - 185)
4 x (50 - 185) mmDos
4 x (50 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
1 x (120 - 300) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (95 - 300) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble orificio [min.]
2 x (95 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble orificio [máx.]
4 x (35 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de ancho de extensión
4 x 300
6 x (95 - 240) mmDos
6 x (95 - 240) mmDos
Al conductor circularTúnel terminalCadena4-agujero
4 x (50 - 240) mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
1 x (185 - 240) mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (70 - 185) mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble agujero
4 x 50
mmDos
mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de ancho de extensión
2 x 240
6 x (70 - 240) mmDos
6 x (70 - 240) mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [máx.]
(2 x) 10 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Módulo de la placa deSolo agujero
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
5 x 25 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 80 x 1.0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble agujero
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [min.]
60 x 10 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (80 x 10 mm)
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
2 x (0.75 - 1.5) mmDos
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
1250 a
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
173.44 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo//generador de protección de la instalación (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716013])
Calificación permanente de la actual Iu
1250 a
Tensión nominal
690 - 690 V
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
100 kA
La sobrecarga de liberación de la configuración actual
630 - 1250 a
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
0 - 0 de Un
Rango de ajuste de undelayed corto-circuito de la liberación
2500 - 15000 Una
Integrado de protección contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
No
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
Con la desactivación del indicador de
No
Con bajo voltaje de liberación
No
Número de polos
Tres
La posición de conexión para circuito de corriente principal
Lado frontal
Tipo de elemento de control
Eje de balancín de la palanca de
Dispositivo completo con unidad de protección
Sí
La unidad de Motor integrado
No
La unidad de Motor opcional
Sí
Grado de protección (IP)
IP20
Características
Curva característica
Dimensiones
① Golpe de la zona, la separación mínima a las partes adyacentes
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② La separación Mínima a las partes adyacentes
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② La separación Mínima a las partes adyacentes
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 16 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
