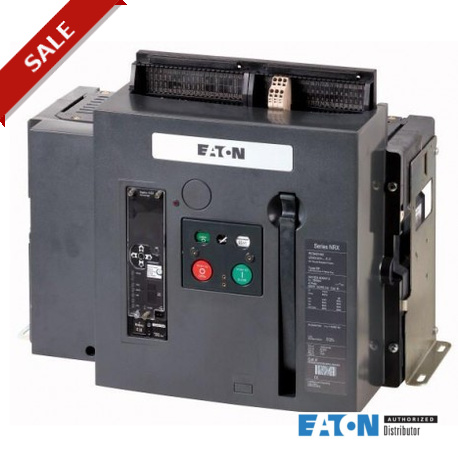

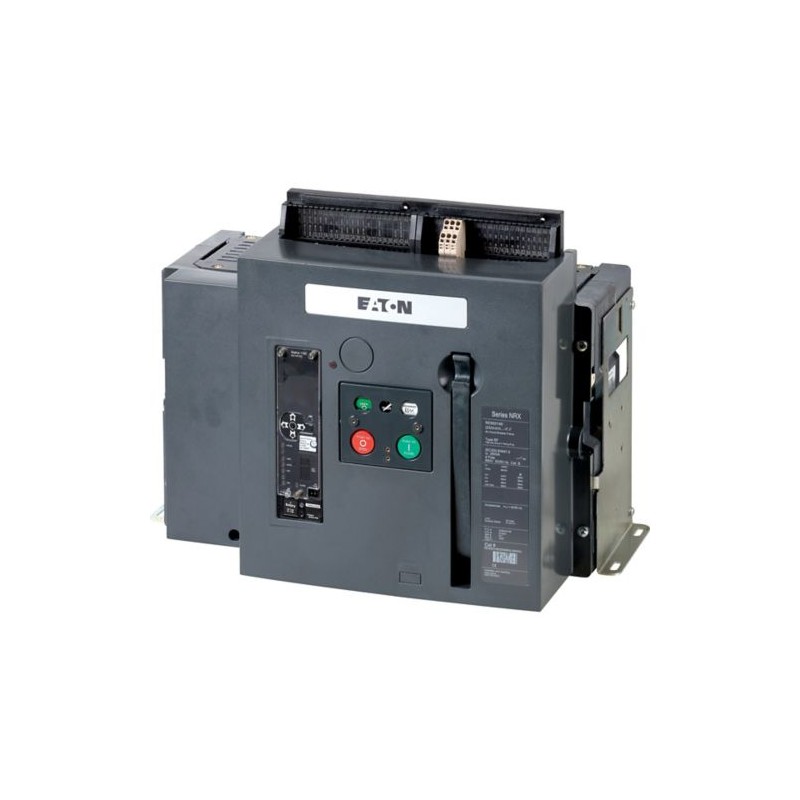

IZMX40H4-P32F 149947 EATON MOELLER RESC324B12QNMNN2MN1X Interruptor automático,4P,3200A,fijo

IZMX40H4-P32F

149947

EATON - MOELLER

RESC324B12QNMNN2MN1X Interruptor automático,4P,3200A,fijo

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

* Este articulo está obsoleto. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Aire interruptores/interruptores-seccionadores
Gama de productos
  Abrir interruptores de circuito
Rango De Corriente
  Hasta 4000 a
Función de protección
  Protección profesional
Tipo de instalación
  Fijo
Tamaño de construcción
  IZMX40
Sistema de liberación
  Electrónica de liberación
Norma/Autorización
  IEC
Número de polos
  4 polos
Grado de Protección
  IP20, IP55 con tapa protectora, IP41 puerta de sellado marco

  adecuado para la zona de selectividad
adecuado para la comunicación
con el sistema integrado de monitor
integrado con posibilidad de prueba
con gráficos a color LCD de pantalla
opcionalmente fittable por el usuario con la gama completa de accesorios
Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn3200
hasta 440 V 50/60 Hz
YocukA105
hasta 440 V 50/60 Hz
YocskA105
La sobrecarga de la liberación, min.
YorUn1600
La sobrecarga de la liberación, max.
YorUn3200
No demorados
Yoyo= Yonna de na 2 - 12, FUERA de
Retraso
Yosd= Yorna de na 2 - 10
Notasna de na

IZMX-DTP-PTM externo de medición de tensión módulo obligatorio

Datos técnicos
General
Normas
  IEC/EN 60947
Temperatura ambiente

Almacenamiento
na de na°C-25 - +70 (aparato con display LCD -20 - +70)
Operativo (abierto)
 °C-25 - +70 (aparato con display LCD -20 - +70)
Posición de montaje
  >

  >
Categoría de utilización
  B
Grado de Protección
  IP20, IP55 con tapa protectora, IP41 puerta de sellado marco
La dirección de la entrada de suministro de
  como se requiere
Principal la realización de rutas de
Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn3200
Nominal de corriente ininterrumpida a 50 °C
YouUn3200
Nominal de corriente ininterrumpida a 60 °C
YouUn3200
Nominal de corriente ininterrumpida a 70 °C
YouUn75
Nominal soportada de impulso de voltaje
UimpV AC12000
Voltaje de operación nominal
UeV AC690
Uso en redes de energía eléctrica de hasta U = 440 V
YoESkA57.6
Categoría de sobretensión/grado de contaminación
  III/3
Tensión nominal de aislamiento
UyoV1000
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación de
Yocm
hasta 440 V 50/60 Hz
YocmkA231
hasta 690 V 50/60 Hz
YocmkA166
Nominal de corto tiempo de resistencia de corriente, 50/60 Hz

t = 1 s
YocwkA85
t = 3 s
YocwkA66
Nominal de corte en cortocircuito de la capacidad de Icn
Yocn
IEC/EN 60947 secuencia de operación IcuO-t-CO

hasta 240 V, 50/60 Hz
YocukA105
hasta 440 V 50/60 Hz
YocukA105
hasta 690 V 50/60 Hz
YocukA75
IEC/EN 60947 secuencia de operación IcsO-t-CO-t-CO

hasta 240 V, 50/60 Hz
YocskA105
hasta 440 V 50/60 Hz
YocskA105
hasta 690 V 50/60 Hz
YocskA75
Los tiempos de operación de

El cierre de demora a través de resorte
 ms35
Total de retardo de apertura a través de disparador shunt de apertura
 ms22
Total de retardo de apertura a través de disparador de mínima tensión
 ms37


Total de retardo de apertura en la no-retraso de corto-circuito de liberación (hasta la completa extinción del arco)
 ms45
Frecuencia de operación máxima
Operaciones/h 60
La disipación de calor a la corriente nominal In

Montaje fijo
 W385
Peso
Montaje fijo

3-polo
 kg43
4-polos
 kg56
Terminal de capacidades
Barra de cobre

Montaje fijo

Negro
 mm3 x 80 x 10

  Estos son los valores utilizados en celdas separadas. Los valores reales dependerá de la temperatura de todo el circuito de potencia, la cual es influenciada por la temperatura ambiente, el grado de protección (IP), la altura de montaje de las particiones, y cualquier ventilación externa. Dependiendo del diseño de la celda, esto puede resultar en la reducción de potencia, que puede ser compensada por el aumento del área de sección transversal. Aumento de la temperatura de las pruebas en el específico de la celda puede proporcionar información específica y detallada.

  na de na

Permisible de corriente continua para los interruptores que operan en tableros de distribución en varios internos de la temperatura ambiente. El panel de control interno de la temperatura ambiente debe ser estimada a partir de los métodos de cálculo de la norma IEC reglamento.

Notas
  IZMX-DTP-PTM externo de medición de tensión módulo obligatorio
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn3200
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW385
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un3200
Tensión nominal
 V690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA105
La sobrecarga de liberación de la configuración actual
 Un1600 - 3200
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un6400 - 32000
Rango de ajuste de undelayed corto-circuito de la liberación
 Un6400 - 38400
Integrado de protección contra fallos a tierra
  No
Tipo de conexión eléctrica del circuito principal
  La conexión ferroviaria
Dispositivo de construcción
  Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
  No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
  No
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  2
Desactivado indicador disponible

Con bajo voltaje de liberación
  No
Número de polos
  4
La posición de conexión para circuito de corriente principal
  Lado posterior
Tipo de elemento de control
  Botón pulsador
Dispositivo completo con unidad de protección

La unidad de Motor integrado
  No
La unidad de Motor opcional

Grado de protección (IP)
  IP20
