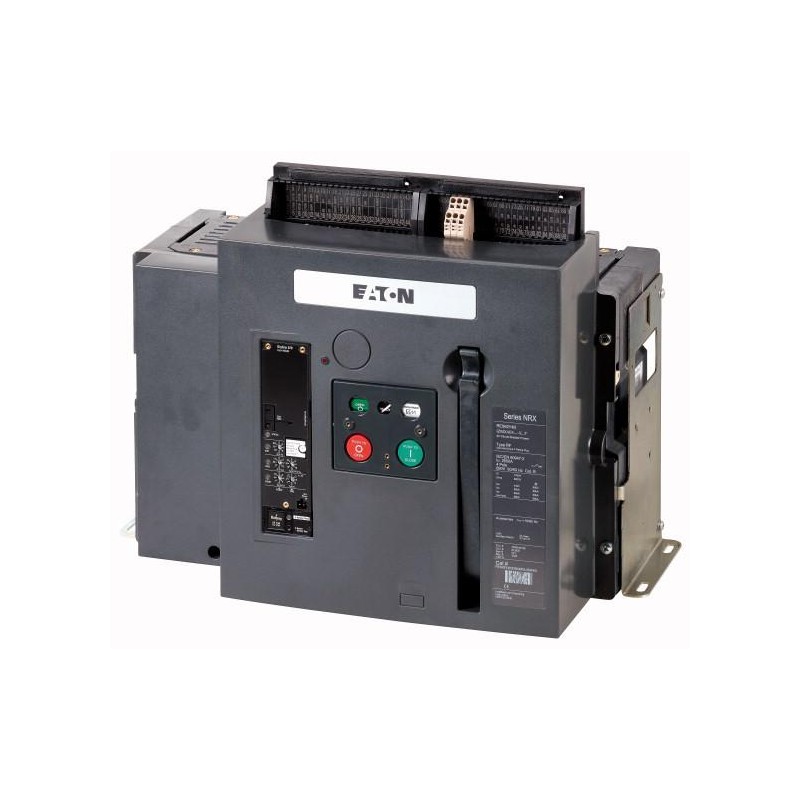

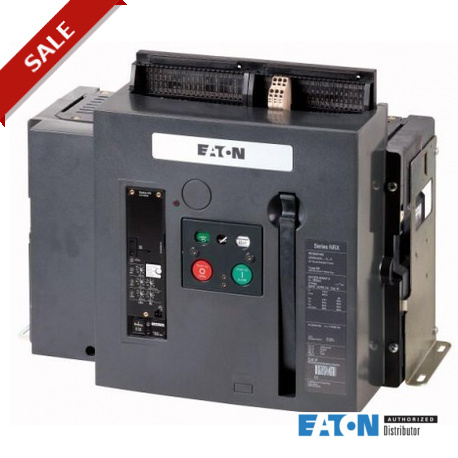

IZMX40H4-V12F 149927 EATON MOELLER RESC134B52-NMNN2MN1X Interruptor automático,4P,1250A,fijo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

IZMX40H4-V12F 149927 EATON MOELLER RESC134B52-NMNN2MN1X Interruptor automático,4P,1250A,fijo

IZMX40H4-V12F

149927

EATON - MOELLER

RESC134B52-NMNN2MN1X Interruptor automático,4P,1250A,fijo

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

* Este articulo está obsoleto. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Aire interruptores/interruptores-seccionadores
Gama de productos
  Abrir interruptores de circuito
Rango De Corriente
  Hasta 4000 a
Función de protección
  La operación selectiva
Tipo de instalación
  Fijo
Tamaño de construcción
  IZMX40
Sistema de liberación
  Electrónica de liberación
Norma/Autorización
  IEC
Número de polos
  4 polos
Grado de Protección
  IP20, IP55 con tapa protectora, IP41 puerta de sellado marco

  adecuado para la zona de selectividad
opcionalmente fittable por el usuario con la gama completa de accesorios
Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn1250
Capacidad de ruptura de la Icu = Ics a 440 V 50/60 Hz
YocukA105
Capacidad de ruptura de Ics a 440 V 50/60 Hz
YocskA105
La sobrecarga de la liberación, min.
YorUn625
La sobrecarga de la liberación, max.
YorUn1250
No demorados
General
Normas
  IEC/EN 60947
Temperatura ambiente

Almacenamiento
na de na°C-40 - +70
Operativo (abierto)
 °C-25 - +70
Posición de montaje

Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn1250
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW60
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un1250
Tensión nominal
 V690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA105
La sobrecarga de liberación de la configuración actual
 Un625 - 1250
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un2500 - 12500
Rango de ajuste de undelayed corto-circuito de la liberación
 Un2500 - 15000
Integrado de protección contra fallos a tierra
  No
Tipo de conexión eléctrica del circuito principal
  La conexión ferroviaria
Dispositivo de construcción
  Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
  No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
  No
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  2
Desactivado indicador disponible

Con bajo voltaje de liberación
  No
Número de polos
  4
La posición de conexión para circuito de corriente principal
  Lado posterior
Tipo de elemento de control
  Botón pulsador
Dispositivo completo con unidad de protección

La unidad de Motor integrado
  No
La unidad de Motor opcional

Grado de protección (IP)
  IP20

Datasheet - PDF
