Gama de productos | Aire interruptores/interruptores-seccionadores | ||
Gama de productos | Abrir interruptores de circuito | ||
Rango De Corriente | Hasta 4000 a | ||
Función de protección | Protección profesional | ||
Tipo de instalación | Fijo | ||
Tamaño de construcción | IZMX40 | ||
Sistema de liberación | Electrónica de liberación | ||
Norma/Autorización | IEC | ||
Número de polos | 4 polos | ||
Grado de Protección | IP20, IP55 con tapa protectora, IP41 puerta de sellado marco | ||
| adecuado para la zona de selectividad adecuado para la comunicación con el sistema integrado de monitor integrado con posibilidad de prueba con gráficos a color LCD de pantalla opcionalmente fittable por el usuario con la gama completa de accesorios | |||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 1250 |
hasta 440 V 50/60 Hz | Yocu | kA | 66 |
hasta 440 V 50/60 Hz | Yocs | kA | 66 |
La sobrecarga de la liberación, min. | Yor | Un | 625 |
La sobrecarga de la liberación, max. | Yor | Un | 1250 |
No demorados | |||
| General | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Almacenamiento | na de na | °C | -25 - +70 (aparato con display LCD -20 - +70) |
Operativo (abierto) | °C | -25 - +70 (aparato con display LCD -20 - +70) | |
Posición de montaje | |||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 1250 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 90 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. | ||
Carrito:
0
producto
Productos
vacío
Ningún producto
$0.00
Total
Producto añadido correctamente a su carrito de la compra
Cantidad
Total
Hay 0 artículos en su carrito.
Hay 1 artículo en su cesta.
Total productos:
Total
Ver más grande

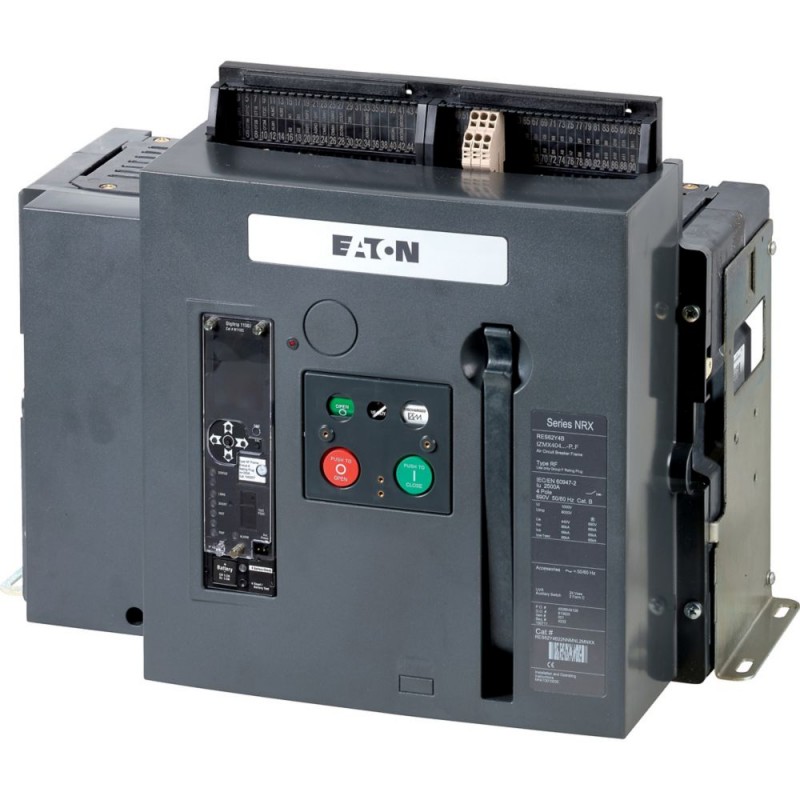

IZMX40B4-P12F 149879 EATON ELECTRIC RES6134B12-NMNN2MN1X Interruptor automático,4P,1250A,fijo
IZMX40B4-P12F
149879
EATON-MOELLER
RES6134B12-NMNN2MN1X Interruptor automático,4P,1250A,fijo
Inicio > EATON - MOELLER series
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Entrega de programa
Datos técnicos ETIM 6.0
| De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228) | |||
| Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010]) | |||
Calificación permanente de la actual Iu | Un | 1250 | |
Tensión nominal | V | 690 - 690 | |
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz | kA | 66 | |
La sobrecarga de liberación de la configuración actual | Un | 625 - 1250 | |
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación | Un | 2500 - 12500 | |
Rango de ajuste de undelayed corto-circuito de la liberación | Un | 2500 - 15000 | |
Integrado de protección contra fallos a tierra | No | ||
Tipo de conexión eléctrica del circuito principal | La conexión ferroviaria | ||
Dispositivo de construcción | Integrado en el dispositivo fijo integrado en la técnica | ||
Adecuado para carril DIN (rieles de perfil de sombrero) montaje | No | ||
Riel DIN (rieles de perfil de sombrero) de montaje opcional | No | ||
Número de contactos auxiliares como contacto normalmente cerrado | 0 | ||
Número de contactos auxiliares como contacto normalmente abierto | 0 | ||
Número de contactos auxiliares como de cambio de contacto | 2 | ||
Desactivado indicador disponible | Sí | ||
Con bajo voltaje de liberación | No | ||
Número de polos | 4 | ||
La posición de conexión para circuito de corriente principal | Lado posterior | ||
Tipo de elemento de control | Botón pulsador | ||
Dispositivo completo con unidad de protección | Sí | ||
La unidad de Motor integrado | No | ||
La unidad de Motor opcional | Sí | ||
Grado de protección (IP) | IP20 | ||
