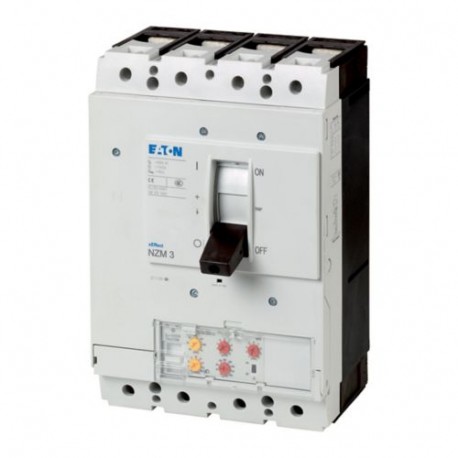

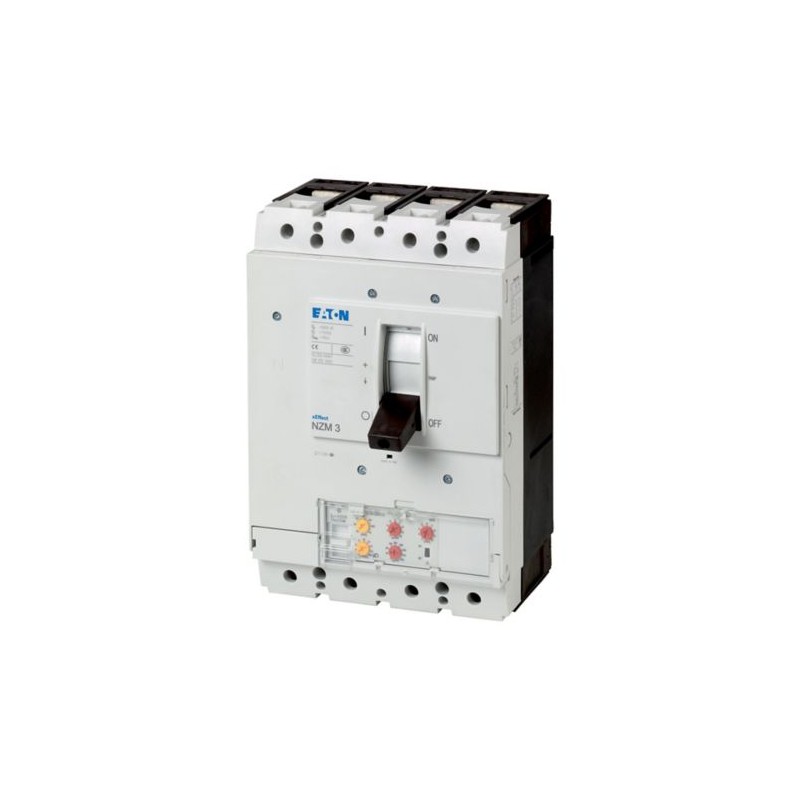

NZMN3-4-VE630 265960 0004358861 EATON ELECTRIC Int. automático NZM, 4P, 630A
NZMN3-4-VE630
265960
0004358861
EATON-MOELLER
Int. automático NZM, 4P, 630A
Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Interruptor automático de potencia, 4p, 630A
Interruptor automático de potencia NZM3 4 polos, la capacidad de romper 400/415 V 50 Hz( Uci: 50 kA Corriente nominal = corriente ininterrumpida nominal Corriente nominal = corriente ininterrumpida nominal( In = Iu ): 630 a, la Técnica de instalación: Instalación fija, conexión de tornillo, Norma/autorización: IEC, la Función de seguridad: sistema de Seguridad, el cable, la selectividad y el generador
Programa de entrega
Surtido
interruptor automático de potencia
La función de protección
Sistema de seguridad, el cable, la selectividad y el generador
Norma/Autorización
IEC
Técnica de instalación
Montaje fijo
Técnica de liberación
Versión electrónica
Tamaño
NZM3
Descripción
La medición del valor real y la "memoria térmica"
clase de disparo ajuste ajustable tr a 6 x Ir e infinito (sin sobrecarga térmica)
retardo de tiempo ajustable tsd
la funciónDost constante: activado
clase de disparo ajuste ajustable tr a 6 x Ir e infinito (sin sobrecarga térmica)
retardo de tiempo ajustable tsd
la funciónDost constante: activado
Número de polos
4-polos
Equipo estándar
tornillo de conexión
El poder
400/415 V, 50 Hz [Icu]
50 kA
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
Seiscientos treinta
Conductor neutro [% que el conductor de fase]
100 A
Calibración de campo
De liberación térmica
[Elr]
[Elr]315 - 630 a
De liberación térmicaConductor de fase
[Elr]
[Elr]315 - 630 a
Disparador magnético
[Elrm]sin demora
[Elel= Elnx ...]
[Elrm]sin demora[Elel= Elnx ...]2 - 8
Disparador magnético
[Elrm]con retraso
[Elsd= Elrx ...]
[Elrm]con retraso[Elsd= Elrx ...]1,5 - 7
Datos técnicos
General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660
Protección contra el contacto accidental.
protección contra contacto con los dedos y el dorso de la mano por VDE 0106 parte 100
Adecuación a los climas
Calor húmedo, constante, según IEC 60068-2-78
El calor húmedo, cíclico, según IEC 60068-2-30
El calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteAlmacenamiento a temperatura ambiente
-40 - +70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Resistencia a los golpes (de media onda, de 10 ms) de acuerdo con IEC 60068-2-27
20 (duración de la descarga, de 20 ms) g
Segmentación de datos segura según EN 61140entre contactos auxiliares y contactos principales
500 V AC
Segmentación de datos segura según EN 61140entre contactos auxiliares
300 V AC
Peso
8.4 kg
Posición de montaje
| Vertical y gira 90° en cada dirección | |
 | con el módulo de protección diferencial XFI: |
| - NZM1, N1, NZM2, N2: vertical y gira 90° en cada dirección | |
| con un dispositivo extraíble: | |
| - NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda | |
| con un dispositivo extraíble: | |
| - NZM3, N3: vertical, 90° a la derecha/izquierda | |
| - NZM4, N4: vertical | |
| con el control remoto: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y gira 90° en cada dirección | |
La sensación de poder
El placer de la
Grado de protecciónUnidad
en el campo de los elementos de control: IP20 (grado de protección de la base)
Grado de protecciónLa vivienda
marco: IP40
con un asa para el control de la demora en la cerradura de la puerta: IP66
con un asa para el control de la demora en la cerradura de la puerta: IP66
Grado de protecciónTerminales de conexión
Terminal de túnel: IP10
Separador de fase y abrazaderas: IP00
Separador de fase y abrazaderas: IP00
Otros datos técnicos (catálogo digital)
Los disyuntores de potencia
Corriente nominal = corriente ininterrumpida nominal [In= Elu]
Seiscientos treinta
Tensión nominal soportada de impulso [Uimp]Circuito principal
8000 V
Tensión nominal soportada de impulso [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Uy]
690 V CA
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uel]
1000 V
Uso en redes sin conexión a tierra
≦ 690 V
El poder
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]240 V [Icm]
187 kA
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]400/415 V [Icm]
105 kA
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]440 V 50/60 Hz [Icm]
74 kA
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]525 V, 50/60 Hz [Icm]
53 kA
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]690 V, 50/60 Hz [Icm]
40 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]240 V, 50/60 Hz [Icu]
85 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]400/415 V, 50/60 Hz [Icu]
50 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]440 V, 50/60 Hz [Icu]
35 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]525 V, 50/60 Hz [Icu]
25 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Unidad de cuidados intensivos a la norma IEC/EN 60947 secuencia de conmutación OtCO [Icu]690 V, 50/60 Hz [Icu]
20 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]240 V, 50/60 Hz [Ics]
85 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]400/415 V, 50/60 Hz [Ics]
50 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]440 V 50/60 Hz [Ics]
35 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]525 V, 50/60 Hz [Ics]
13 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]Ics IEC/EN 60947 secuencia de conmutación OtCOtCO [Ics]690 V, 50/60 Hz [Ics]
5 kA
Punto de ruptura de la capacidad de corto-circuito de Lacn[Elcn]
Máxima seguridad, cuando la corriente de cortocircuito esperada en el punto de instalación supera la capacidad de ruptura del interruptor de circuito de potencia.
Nominal de corta duración admisiblet = 0,3 s [Icw]
3.3 kA
Nominal de corta duración admisiblet = 1 s [Icw]
3.3 kA
Categoría de uso según IEC/EN 60947-2
A
Duración mecánica (obturador max. 50% en la parte de la liberación (a/U) [Operaciones]
Quince mil
Duración, eléctricosAC-1400 V, 50/60 Hz [Operaciones]
Cinco mil
Duración, eléctricosAC-1415 V 50/60 Hz [Operaciones]
Cinco mil
Duración, eléctricosAC-1690 V, 50/60 Hz [Operaciones]
Tres mil
Duración, eléctricosAC-3400 V, 50/60 Hz [Operaciones]
Dos mil
Duración, eléctricosAC-3415 V 50/60 Hz [Operaciones]
Dos mil
Duración, eléctricosAC-3690 V, 50/60 Hz [Operaciones]
Dos mil
Duración, eléctricosMax. frecuencia de conmutación [op/h]
60 hombre/h
El tiempo total de interrupción de cortocircuito
< 10 ms
Secciones de conexión
Equipo estándar
tornillo de conexión
Accesorios opcionales
Terminales de capa
Terminales del túnel
Los ataques trasero
Terminales del túnel
Los ataques trasero
Cable circular CuAbrazadera de la capaDuro
2 x 16 mmDos
Cable circular CuAbrazadera de la capaFlexible
1 x (35 - 240)
2 x (25 a 120) mmDos
2 x (25 a 120) mmDos
Cable circular CuTerminal del túnelDuro
1 x 16 mmDos
Cable circular CuTerminal del túnelflexible1 agujero
1 x (16-185) mmDos
Cable circular CuTerminal del túnelflexibleAgujero doble
2 x (50 - 240)
mmDos
mmDos
Cable circular CuConexión de perno y la conexión de nuevodirectamente en el interruptorduro
1 x 16
2 x 16 mmDos
2 x 16 mmDos
Cable circular CuConexión de perno y la conexión de nuevodirectamente en el interruptorflexible
1 x (25 - 240)
2 x (25 - 240) mmDos
2 x (25 - 240) mmDos
Cable circular CuConexión de perno y la conexión de nuevoConexión de las placas se ensanchanConexión de las placas se ensanchan
2 x 300 mmDos
Conductor circularTerminal del túnelduro
1 x 16 mmDos
Conductor circularTerminal del túnelflexibleflexible
1 x (25 - 185)2)mmDos
Conductor circularTerminal del túnelflexibleDoble agujero
1 x (50 - 240)
2 x (50 - 240) mmDos
2 x (50 - 240) mmDos
Conductor circularTerminal del túnelflexible
2)Según el fabricante de los cables, conectable hasta 240 mm2
Conductor circularConexión de perno y la conexión de nuevodirectamente en el interruptorduro
1 x 16
2 x (10 - 16) mmDos
2 x (10 - 16) mmDos
Conductor circularConexión de perno y la conexión de nuevodirectamente en el interruptorflexible
1 x (25 - 120)
2 x (25 - 120) mmDos
2 x (25 - 120) mmDos
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Abrazadera de la capa [min.]
6 x 16 x 0.8 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Abrazadera de la capa [máx.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Conexión de perno y la conexión de nuevoTira de cobre, perforada [min.]
6 x 16 x 0.8 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Conexión de perno y la conexión de nuevoTira de cobre, perforada [máx.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
El papel de aluminio de la tira de cobre (número de tablillas x ancho x espesor de la tablilla)Conexión de perno y la conexión de nuevoConexión de las placas se ensanchan
(2 x) 10 x 50 x 1.0 mm
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevoEnlace a tornillo
M10
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevodirectamente en el interruptor [min.]
20 x 5 mm
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevodirectamente en el interruptor [máx.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
La barra de cobre (ancho x profundidad) [mm]Conexión de perno y la conexión de nuevoConexión de las placas se ensanchanPlaca de conexión ampliada [máx.]
2 x (10 x 50) mm
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos
2 x (0.75 - 1.5) mmDos
Verificaciones de diseño de acuerdo a la norma IEC/EN 61439
Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
Seiscientos treinta
La disipación del dispositivo, como una función de la corriente [Pvid]
178.61 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+70 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).
Datos técnicos de acuerdo a ETIM 7.0
el equipo eléctrico en baja tensión (EG000017) / interruptor automático para protección de transformadores, generadores y equipos (EC000228)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Tuberías / Tecnología de Interruptor de Baja Tensión / Interruptores automáticos de Potencia (Ns, < 1 Hp) / Interruptor de encendido a la trans., generat. y sett. plantas ([email protected] [AJZ716013])
nominal de corriente continua de Iu
Seiscientos treinta
tensión nominal
690 - 690 V
el límite de corriente nominal de conmutación para el corto circuito a 400 V, 50 Hz
50 kA
rango de ajuste de la unidad de disparo de sobrecarga
315 - 630 a
el rango de ajuste del activador de un cortocircuito con retardo corto
472 - 4410 A
el rango de ajuste del activador de corto circuito no-tiempo de retardo
1260 - 5040 A
protección de falla a tierra del detector integrado
no
tipo de conexión del circuito en la línea eléctrica principal
tornillo de montaje
el tipo de construcción del dispositivo
luminaria empotrable, una técnica para instalación fija
adecuado para el montaje en el sombrero
no
riel de montaje DIN opcional
no
número de contactos auxiliares, contactos de el resto
Cero
número de contactos auxiliares, cierre de contactos
Cero
número de contactos auxiliares, inversores de potencia
Cero
indicador de la intervención de este
no
con disparador de mínima tensión
no
número de polos
Cuatro
la ubicación de la conexión para el circuito eléctrico de la principal
en frente de
la ejecución de la unidad de elemento
rocker
dispositivo completo con unidad de seguridad
sí
la unidad de motor integrado
no
la unidad de motor opcional
sí
grado de protección (IP)
IP20
Curvas características de
Característica
Característica
La corriente que pasa
Característica
Vamos-a través de la energía
Característica
Tamaño
① El Espacio, la distancia de seguridad mínima en comparación con otras superficies
② La Distancia mínima de seguridad con respecto a las partes adyacentes
② La Distancia mínima de seguridad con respecto a las partes adyacentes
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 16 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
