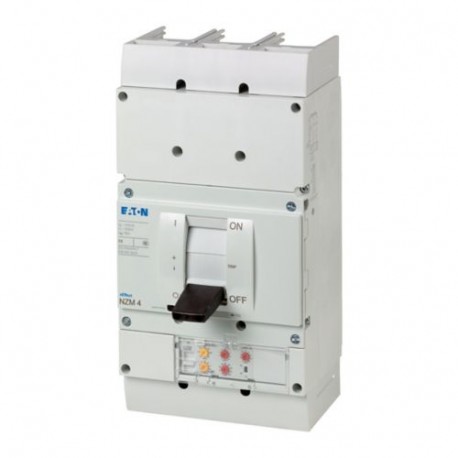

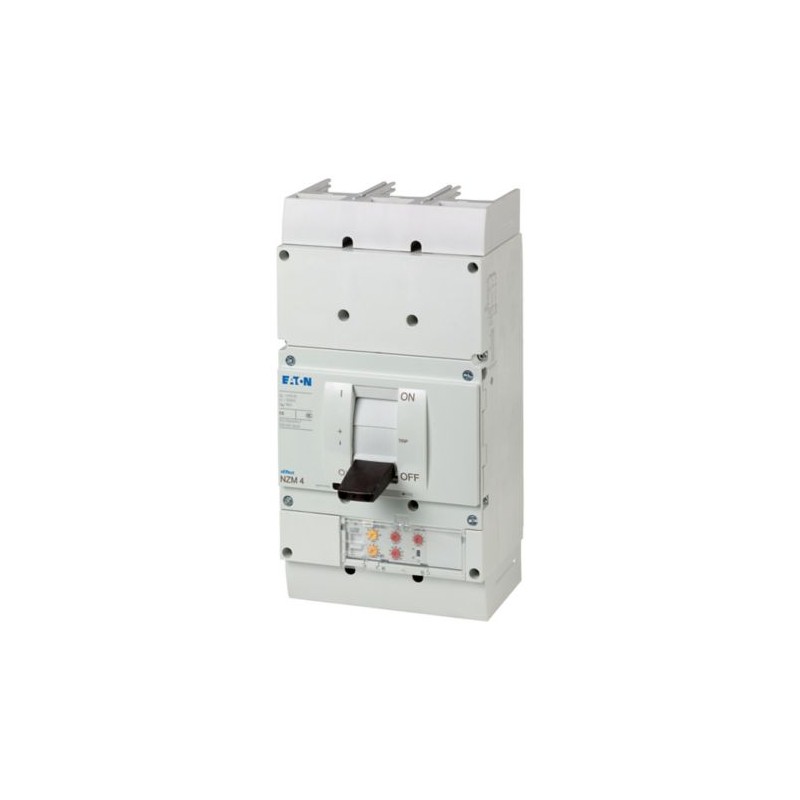

NZMH4-VE800-S1 290376 0004359050 EATON ELECTRIC Int. automático NZM, 3P, 800A, 1000V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH4-VE800-S1 290376 0004359050 EATON ELECTRIC Int. automático NZM, 3P, 800A, 1000V

NZMH4-VE800-S1

290376

0004359050

EATON-MOELLER

Int. automático NZM, 3P, 800A, 1000V

Más detalles


Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $4,636.68
Precio unitario: $4,636.68

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Disyuntor, 3p 800A 1000V
Disyuntor NZM4, de 3 polos, capacidad de Conmutación de 1000 V, 50/60 Hz( Ics): 20 kA corriente Nominal = corriente ininterrumpida nominal( In = Iu): 800, tipo de Instalación: Fijo, conexión de Tornillo, Norma/autorización: IEC, función de Protección: Sistemas de cable, la selectividad y la protección del generador

Programa de entrega

Gama de productos
Disyuntor
Función de protección
Sistemas de cable, la selectividad y la protección del generador
Norma/Autorización
IEC
Tipo de instalación
Fijo
Sistema de liberación
Electrónica de liberación
Tamaño de construcción
NZM4
Descripción
R. m.s. la medición del valor y de la "memoria térmica"
ajustable ajuste de retardo de tiempo para superar los picos de corriente tr: 2 – 20 s 6 x Ir también infinito (sin sobrecarga versiones)
Tiempo de retardo ajustable tsd: Pasos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
yoDost función constante: conmutable
NZM...S1 tipo de terminal: NZM...XKSA cobertura requerida
Número de polos
De 3 polos
Equipo estándar
Tornillo de conexión
Corriente nominal = corriente ininterrumpida nominal [In= You]
Ochocientos
Capacidad de conmutación
1000 V, 50/60 Hz [Icu]
20 kA
Rango de ajuste
Disparo de sobrecarga[Ir]
400 - 800
Corto-circuito versiones[Irm]No demorados[Iyo= Yonx ...]
2 - 12
Corto-circuito versiones[Irm]Retraso[Isd= Yorx ...]
2 - 10

Datos técnicos

Interruptores de circuito
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
1000 V AC
Corriente nominal = corriente ininterrumpida nominal [In= You]
Ochocientos
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Categoría de utilización
B
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Nominal de corto circuito de la capacidad de fabricación [Icm]
240 V, 50/60 Hz [Icm]
275 kA
400/415 V 50/60 Hz [Icm]
187 kA
440 V 50/60 Hz [Icm]
187 kA
525 V, 50/60 Hz [Icm]
143 kA
690 V 50/60 H [Ic]
100 kA
1000 V, 50/60 Hz [Icm]
40 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]240 V, 50/60 Hz [Icu]
125 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50 Hz [Icu]
85 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]440 V 50/60 Hz [Icu]
85 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]525 V, 50/60 Hz [Icu]
65 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]690 V 50/60 Hz [Icu]
50 kA
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]1000 V, 50/60 Hz [Icu]
20 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]230 V, 50/60 Hz [Ics]
63 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
50 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
50 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
37 kA
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]1000 V AC [Ics]
15 kA
Nominal de corta duración corriente asignada
t = 0,3 s [Icw]
19.2 kA
t = 1 s [Icw]
19.2 kA
La esperanza de vida, mecánica [Operaciones]
Diez mil
Max. frecuencia de operación
60 Ops/h
Vida útil mecánica: de que max. 50 % viaje por derivación/disparador de mínima tensión
La esperanza de vida, eléctricos
1000 V, 50/60 Hz [Operaciones]
Quinientos
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Ronda de conductor de cobreTúnel terminalCadena4-agujero
4 x (50 - 240)
mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
1 x (185 - 240) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (70 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble orificio [min.]
4 x 50 mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble orificio [máx.]
4 x (35 - 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de ancho de extensión
2 x 240
6 x (70 - 240) mmDos
Al de los conductores, cable de CuTúnel terminalCadena4-agujero
4 x (50 - 240)
mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [min.]
6 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Conductor plano terminal [máx.]
(2 x) 10 x 32 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Módulo de la placa deSolo agujero
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
(2 x) 10 x 50 x 1.0 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensión
(2 x) 10 x 80 x 1.0 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M10
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
2 x (50 x 10)
2 x (80 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [min.]
25 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deSolo agujero [máx.]
2 x (50 x 10)
mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónMódulo de la placa deDoble agujero
2 x (50 x 10 mm)
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [min.]
60 x 10 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónConexión de ancho de extensiónConexión de la anchura de la extensión [máx.]
2 x (80 x 10 mm)
Los cables de Control
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Ochocientos
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
79 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo//generador de protección de la instalación (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716013])
Calificación permanente de la actual Iu
Ochocientos
Tensión nominal
1000 - 1000 V
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
85 kA
La sobrecarga de liberación de la configuración actual
400 - 800
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
800 - 8000 a
Rango de ajuste de undelayed corto-circuito de la liberación
1600 - 9600 Un
Integrado de protección contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
No
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
Con la desactivación del indicador de
No
Con bajo voltaje de liberación
No
Número de polos
Tres
La posición de conexión para circuito de corriente principal
Lado frontal
Tipo de elemento de control
Eje de balancín de la palanca de
Dispositivo completo con unidad de protección
Sí
La unidad de Motor integrado
No
La unidad de Motor opcional
Sí
Grado de protección (IP)
IP20

Características

Curva característica
123U175
Curva característica
123U174

Dimensiones

123X435
① Golpe de la zona, la separación mínima a las partes adyacentes
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② La separación Mínima a las partes adyacentes
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
