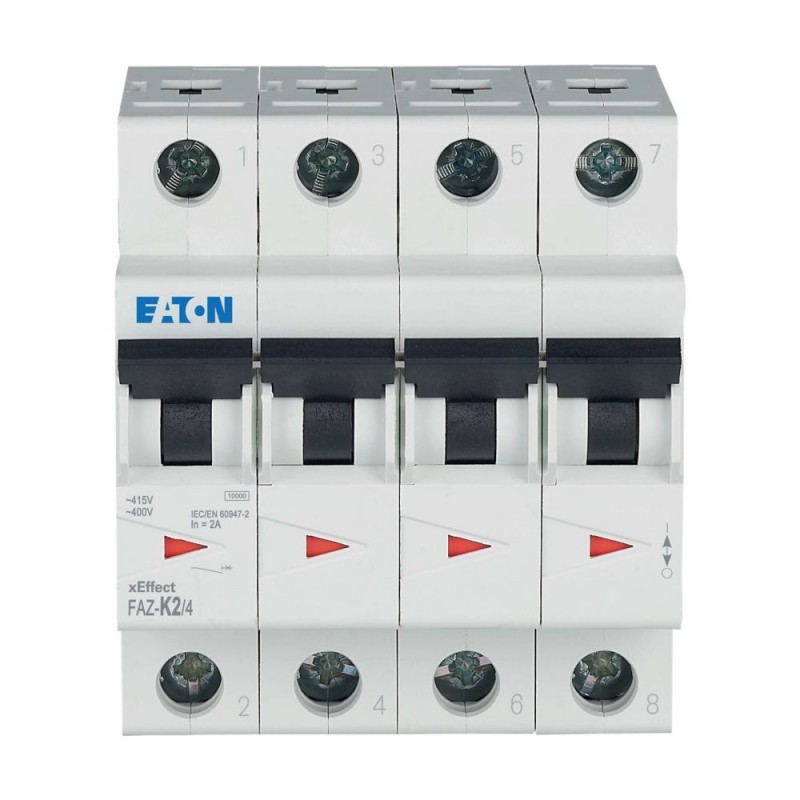

FAZ-K2/4 279092 Y7-279092 EATON ELECTRIC Int. magnetotérmico FAZ, 2A, 4P, curva K Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FAZ-K2/4 279092 Y7-279092 EATON ELECTRIC Int. magnetotérmico FAZ, 2A, 4P, curva K

FAZ-K2/4

279092

Y7-279092

EATON-MOELLER

Int. magnetotérmico FAZ, 2A, 4P, curva K

Eaton Moeller series xEffect - FAZ MCB. Miniature circuit breaker (MCB), 2 A, 4p, characteristic: K

Disyuntor en miniatura (MCB), FAZ, 4 polos, característica de disparo: K, corriente nominal In: 2 A, Aparamenta para aplicaciones industriales y comerciales avanzadas

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $350.02
Precio unitario: $350.02
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xEffect - FAZ MCB
Catalog Number
279092
EAN
4015082790929
Product Length/Depth
80 mm
Product Height
75.5 mm
Product Width
72 mm
Product Weight
0.453 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947-2
IEC/EN 60898
EN45545-2
IEC 61373
Model Code
FAZ-K2/4

Programa de entrega

Application
Number of poles
Four-pole
Number of poles (total)
4
Number of poles (protected)
4
Tripping characteristic
K
Release characteristic
K
Amperage Rating
2 A
Type
  • FAZ
  • Miniature circuit breaker

Datos técnicos - eléctricos

Voltage type
AC
Voltage rating
240 V AC / 415 V AC
Voltage rating at DC
60 V DC (per pole)
Rated operational voltage (Ue) - max
400 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
10 kA
Operational switching capacity
7.5 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
0 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
10 kA
Admissible back-up fuse - max
125 A gL/gG
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
10000 operations
Direction of incoming supply
As required

Datos técnicos - mecánicos

Frame
45 mm
Enclosure width
80 mm
Width in number of modular spacings
4
Built-in depth
70.5 mm
Mounting width per pole
17.5 mm
Mounting width
17.5 mm
Mounting Method
Top-hat rail IEC/EN 60715
Mounting position
As required
Degree of protection
IP20
IP40 (when fitted)
Terminals (top and bottom)
Twin-purpose terminals
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²
Terminal capacity of screw terminals for main cable
10 mm² (2x)
Terminal capacity (control cable)
25 mm² (1x)
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Busbar material thickness
0.8 mm - 2 mm

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Rated operational current for specified heat dissipation (In)
2 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
4.3 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Información adicional

Current limiting class
3
Features
Concurrently switching N-neutral
Additional equipment possible
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
FAZ
Miniature circuit breaker

ETIM for 279092 Disyuntores, fusibles (EC000042)
Característica Valor
Profundidad de instalación (EF000218) 70.5 mm
Curva de disparo (EF000889) K
Número de polos (total) (EF008618) 4
Número de polos protegidos (EF005548) 4
Corriente nominal (EF000227) 2 A
Tensión nominal (EF000228) 400 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) 0 kA
Tipo de tensión (EF000187) CA
Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) 0 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) 10 kA
Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) 10 kA
Frecuencia (EF000416) 50 Hz
Pérdida de potencia (EF005387) 4.3 W
Clase de limitación de energía (EF002568) 3
Montaje empotrado (EF007517) No
Acoplamiento de conductor neutro (EF005997) Sí
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Equipos adicionales posibles (EF008148) Sí
Ancho en número de espacios modulares (EF002950) 4
Grado de protección (IP) (EF005474) IP20
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Sección de conductor conectable (EF007343) 1 mm²
Sección de conductor conectable sólido (EF007337) 1 mm²
Protección contra explosiones (EF004663) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-K2/4 Y7-279092 279092 EN_243133.pdf 551 Kbytes FAZ-K2/4 Y7-279092 279092 EN_243133.pdf
