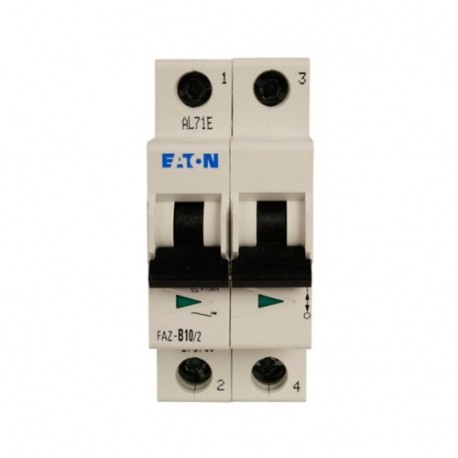

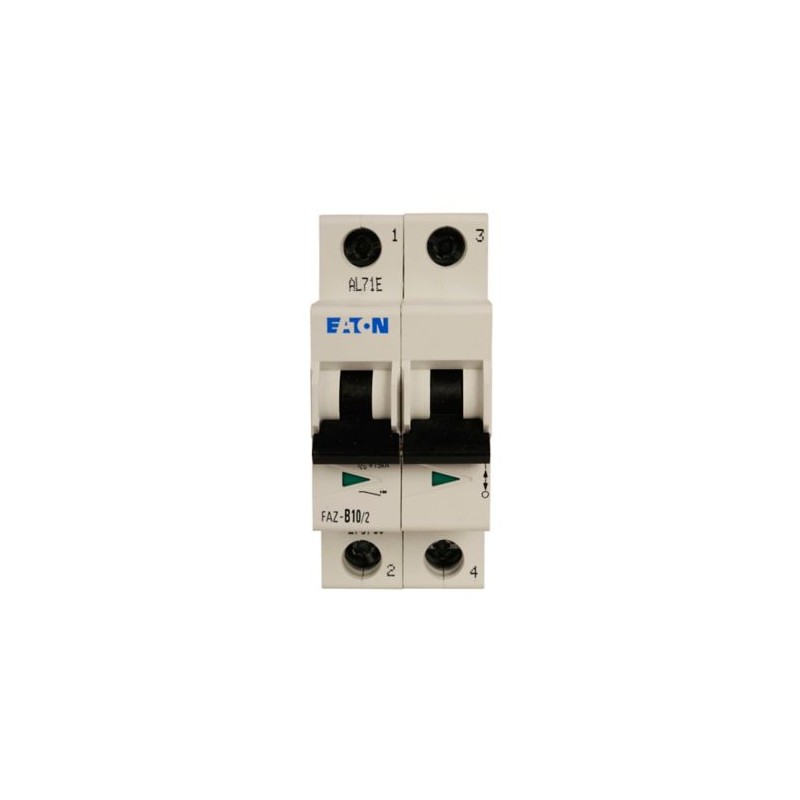

FAZ-B32/2-NA 132709 Y7-132709 EATON ELECTRIC Interruptor magnetotérmico FAZ, 32A, 2P, curva B, NA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FAZ-B32/2-NA 132709 Y7-132709 EATON ELECTRIC Interruptor magnetotérmico FAZ, 32A, 2P, curva B, NA

FAZ-B32/2-NA

132709

Y7-132709

EATON-MOELLER

Int. magnetotérmico FAZ-NA, 32A, 2P, curva B

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. FAZ-NA, 2-pole, tripping characteristic: B, rated current In: 32 A, Switchgear for export to North America (UL-listed)

Disyuntor en miniatura (MCB), FAZ-NA, 2 polos, característica de disparo: B, corriente nominal en: 32 A, aparamenta para exportación a América del Norte (listado por UL)

Más detalles


Disyuntores, fusibles > Interruptor magnetotérmico

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $144.18
Precio unitario: $144.18
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Catalog Number
132709
EAN
4015081296583
Product Length/Depth
105 mm
Product Height
75.5 mm
Product Width
35.4 mm
Product Weight
0.258 kg
Compliances
RoHS conform
Certifications
CSA Std. C22.2 No. 235
UL 489
IEC 60947-2
CSA-C22.2 No. 5-09
UL (Category Control Number DIVQ)
North America (UL listed, CSA certified)
CE marking
CSA (Class No. 1432-01)
UL (File No. E235139)
UL 489, CSA C22.2 No. 5
Specially designed for North America, suitable as BCPD
CSA (File No. 204453)
IEC/EN 60947-2
EN45545-2
IEC 61373
Catalog Notes
For applications that require protection due to potential wiring damage at low fault conditions.
Model Code
FAZ-B32/2-NA

Programa de entrega

Application
Number of poles
Two-pole
Number of poles (total)
2
Number of poles (protected)
2
Tripping characteristic
B
Release characteristic
B
Amperage Rating
32 A
Type
  • FAZ-NA
  • Miniature circuit breaker

Datos técnicos - eléctricos

Voltage type
AC
Voltage rating
277 V AC / 480 V AC
Voltage rating at DC
60 V DC
Voltage rating (IEC/EN 60947-2)
440 V
Voltage rating (UL)
480Y/277 V
Rated operational voltage (Ue) - max
415 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
15 kA
Breaking capacity
10 kA (UL489)
Rated short-circuit breaking capacity (EN 60898) at 230 V
0 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
0 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
15 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
15 kA
Selectivity class
3
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
20000 operations
Direction of incoming supply
As required

Datos técnicos - mecánicos

Frame
45 mm
Enclosure width
105 mm
Width in number of modular spacings
2
Built-in depth
70.5 mm
Mounting width per pole
17.7 mm
Mounting width
17.7 mm
Mounting Method
Top-hat rail IEC/EN 60715
Mounting position
As required
Degree of protection
UL/CSA Type: -
IP20
IP20 (IEC)
IP40 (when fitted)
Terminals (top and bottom)
Twin-purpose terminals
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Tightening torque
UL: 2.4 Nm (21 lb-in) for AWG 18 - AWG 12
UL: 4 Nm (36 lb-in) for AWG 6
Max. 2.4 Nm
UL: 2.8 Nm (25 lb-in) for AWG 10 - AWG 8

Verificación del diseño según IEC/EN - datos técnicos

Rated operational current for specified heat dissipation (In)
32 A
Heat dissipation per pole, current-dependent
0 W
Equipment heat dissipation, current-dependent
6.8 W
Static heat dissipation, non-current-dependent
0 W
Heat dissipation capacity
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Información adicional

Current limiting class
3
Features
Additional equipment possible
Functions
Current limiting circuit breaker
Special features
Ambient temperature hint: a 1 °C increase results in a 0.5% linear reduction of current carrying capacity
Used with
Miniature circuit breaker
FAZ-NA

ETIM for 132709 Disyuntores, fusibles (EC000042)
Característica Valor
Profundidad de instalación (EF000218) 70.5 mm
Curva de disparo (EF000889) B
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 2
Corriente nominal (EF000227) 32 A
Tensión nominal (EF000228) 415 V
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Poder de corte asignado Icn según EN 60898 a 230 V (EF009556) 0 kA
Tipo de tensión (EF000187) CA
Poder de corte asignado Icn según EN 60898 a 400 V (EF009555) 0 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V (EF009557) 15 kA
Poder de corte asignado Icu según EN 60947-2 a 400 V (EF009558) 15 kA
Frecuencia (EF000416) 50 Hz
Pérdida de potencia (EF005387) 7 W
Clase de limitación de energía (EF002568) 3
Montaje empotrado (EF007517) No
Acoplamiento de conductor neutro (EF005997) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Equipos adicionales posibles (EF008148) Sí
Ancho en número de espacios modulares (EF002950) 2
Grado de protección (IP) (EF005474) IP20
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Sección de conductor conectable (EF007343) 1 mm²
Sección de conductor conectable sólido (EF007337) 1 mm²
Protección contra explosiones (EF004663) No
