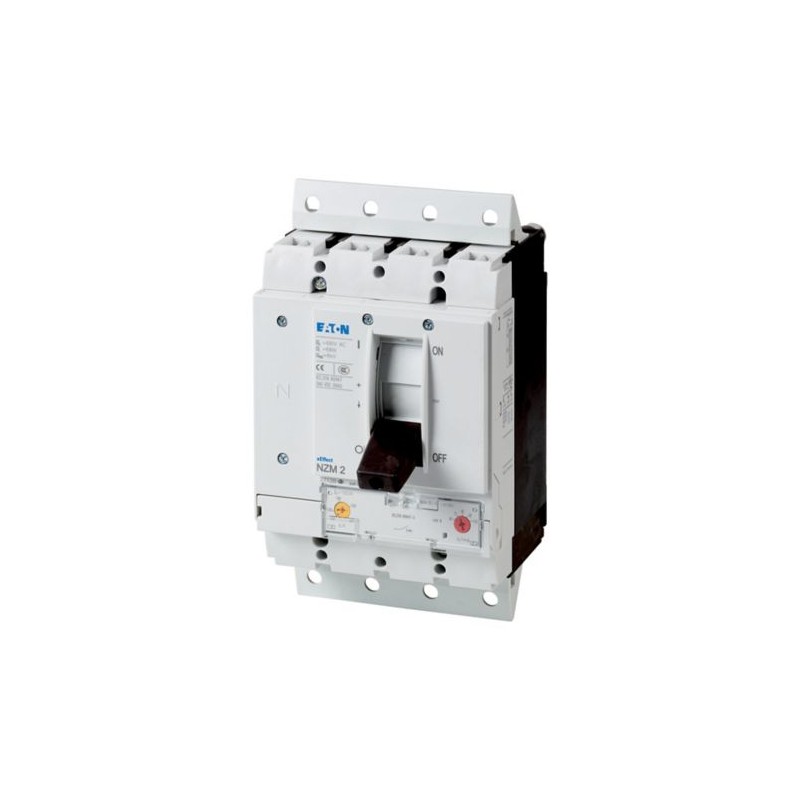

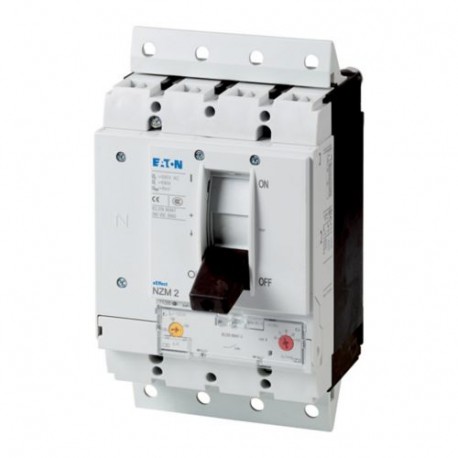

NZMH2-4-A160-SVE 113379 EATON MOELLER Interruptor automático , 4P, Iu: 160A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH2-4-A160-SVE 113379 EATON MOELLER Interruptor automático , 4P, Iu: 160A

NZMH2-4-A160-SVE

113379

EATON - MOELLER

Disponible

Envío el hoy

Interruptor automático , 4P, Iu: 160A

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

Técnica enchufable - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Cantidad Precio
1+$660.81
2+$659.14
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Disyuntor
Función de protección
  Sistema y la protección de los cables
Norma/Autorización
  IEC
Tipo de instalación
  El Plug-in de unidades
Sistema de liberación
  Thermomagnetic liberación
Tamaño de construcción
  NZM2
Descripción
  Establezca el valor en el conductor neutro es sincrónico con el valor del set Ir de poste principal.
Número de polos
  4 polos
Equipo estándar
  Tornillo de conexión
Capacidad de conmutación

400/415 V 50 Hz
YocukA150
Corriente nominal = corriente ininterrumpida nominal

Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn160
Conductor neutro
% de conductor de faseCSA100
Rango de ajuste

Disparo de sobrecarga

YorUn125 - 160
Principal polo
YorUn125 - 160
Corto-circuito versiones

No demorados
Yoyo= Yonna de na 6 - 10
Datos técnicos
General
Normas
  IEC/EN 60947
Protección contra los contactos directos
  Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

La temperatura ambiente, de almacenaje
 °C- 40 - + 80
La operación
 °C-25 - +70
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
 g20 (media sinusoidal de choque de 20 ms)
Aislamiento de seguridad según EN 61140

Entre contactos auxiliares y contactos principales
 V AC500
entre los contactos auxiliares
 V AC300
Peso
 kg3.5
Posición de montaje
  na de na
Vertical y 90° en todas las direcciones
>Con la corriente residual de liberación XFI:
- NZM1, N1, NZM2, N2: vertical y 90° en todas las direcciones
con el plug-in adaptador de elementos
- NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda
con extraíble de la unidad:
- NZM3, N3: vertical, 90 ° a la izquierda
- NZM4, N4: vertical
con operador remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones

La dirección de la entrada de suministro de
  como se requiere
Grado de protección

Dispositivo
  En la operación de los controles de la zona: IP20 (basic grado de protección)
Cerramientos
  Con aislante de sonido envolvente: IP40
Con puerta de acoplamiento giratorio de la manija: IP66
Terminaciones
  Túnel terminal: IP10
Fase aislador y la tira terminal: IP00
Otros datos técnicos (hoja de catálogo)
  > > Peso
>Dependencia de la temperatura, Reducción de
>Una pérdida de potencia
Interruptores de circuito
Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn160
Tensión de impulso admisible la invariabilidad
Uimp
Contactos principales
 V8000
Contactos auxiliares
 V6000
Voltaje de operación nominal
UeV AC690

  na de na

1) los Detalles se aplican para 3 polos del sistema de protección disyuntor con thermomagnetic liberación NZMN(H)1(2)(3)-a... a 500 A.

Para el voltaje nominal de operación de conmutación a través de 3 contactos:

DC factor de corrección para una liberación instantánea de respuesta valor: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45

Establecer valor de Iyoen DC = valor de set meyoAC/factor de corrección DC

Conmutación de uno de los polos a través de dos series de contactos Conmutación de uno de los polos a través de tres series de contactos
> >
Categoría de sobretensión/grado de contaminación
  III/3
Tensión nominal de aislamiento
UyoV1000
Uso en desenterrado los sistemas de abastecimiento de
 V>
>
>
Dimensiones
>
>
Los datos CAD
>Producto específico de los datos de CAD
>Vista previa en 3D

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Interruptor automatico , 4P, Iu: 160A - EATON - NZMH2-4-A160-SVE - 113379 English 602 Kbytes pdf-Interruptor automatico , 4P, Iu: 160A - EATON - NZMH2-4-A160-SVE - 113379
