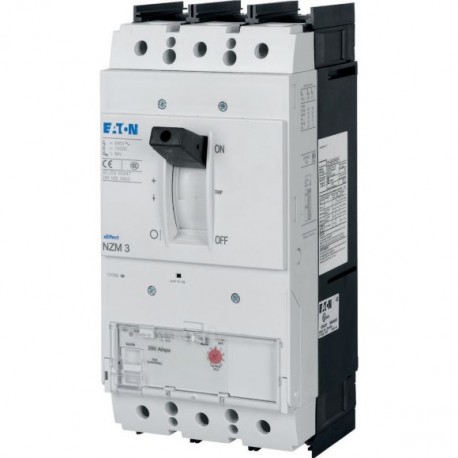

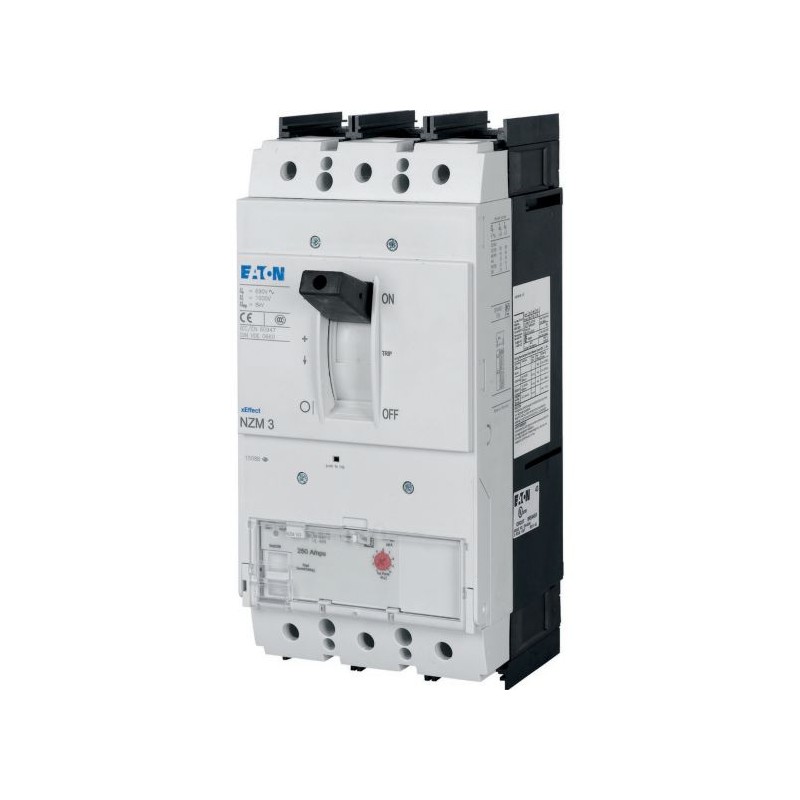

NZMN3-AEF450-NA
269279
EATON-MOELLER
1
Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores Automáticos Caja Moldeada NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Disyuntor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Función de protección | Sistema y la protección de los cables | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Norma/Autorización | UL/CSA, IEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sistema de liberación | Electrónica de liberación | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tipo de instalación | Fijo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Descripción | Interruptores conforme a UL/CSA, así como la normativa IEC. IEC conmutación valores de rendimiento que figuran en la placa de clasificación. Fija la sobrecarga de los comunicados de prensa Ir | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tamaño de fotograma | NZM3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Número de polos | De 3 polos | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Equipo estándar | Tornillo de conexión | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Capacidad de conmutación | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 480Y/277 V, 60 Hz | Yocu | kA | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 480 V 60 Hz | Yocu | kA | 42 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCCR 600 V 60 Hz | Yocu | kA | 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 450 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rango de ajuste | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Disparo de sobrecarga | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
General | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Normas | IEC/EN 60947 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Protección contra los contactos directos | Dedos y el dorso de la mano la prueba VDE 0106 Parte 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Climáticas de corrección | El calor húmedo, constante, IEC 60068-2-78 El calor húmedo, cíclico, IEC 60068-2-30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura ambiente | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La temperatura ambiente, de almacenaje | °C | - -25 - + 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La operación | °C | -25 - +70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27 | g | 20 (media sinusoidal de choque de 20 ms) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aislamiento de seguridad según EN 61140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Entre contactos auxiliares y contactos principales | V AC | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
entre los contactos auxiliares | V AC | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peso | kg | 6.34 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posición de montaje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Posición de montaje |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ronda de conductor de cobre | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caja terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (2 - 500) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Túnel terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x (16 - 185) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (4 - 350) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Doble orificio de montaje | mm2 | 1 x (0 - 500) 2 x (0 - 500) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directo en el interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | 1 x (4 - 350) 2 x 350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexión de ancho de extensión | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexión de ancho de extensión | mm2 | 2 x 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Al de los conductores, cable de Cu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sólido | mm2 | 1 x 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cadena | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Doble orificio de montaje | mm2 | 1 x (0 - 500) 2 x (0 - 500) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | min. | mm | 6 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | max. | mm | 10 x 32 x 1.0 + 5 x 32 x 1.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexión de ancho de extensión | mm | (2 x) 10 x 50 x 1.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cu tira (número de segmentos x ancho x segmento de espesor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caja terminal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
min. | mm | 6 x 16 x 0.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
max. | mm | 10 x 24 x 1.0 + 5 x 24 x 1.0 (2 x) 8 x 24 x 1.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | min. | mm | 6 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Plano de tira de cobre, con agujeros | max. | mm | 10 x 32 x 1.0 + 5 x 32 x 1.0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexión de ancho de extensión | mm | (2 x) 10 x 50 x 1.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cobre embarrado (ancho x espesor) | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Perno de la terminal y del lado posterior de la conexión | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tornillo de conexión | M10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directo en el interruptor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
min. | mm | 20 x 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexión de ancho de extensión | mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conexión de ancho de extensión | max. | mm | 2 x (10 x 50) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los cables de Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
mm2 | 1 x (18 - 14) 2 x (18 - 16) |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 450 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 60.75 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228) | |||
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010]) | |||
Calificación permanente de la actual Iu | Un | 450 | |
Tensión nominal | V | 690 - 690 | |
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz | kA | 50 | |
La sobrecarga de liberación de la configuración actual | Un | 450 - 450 | |
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación | Un | 0 - 0 | |
Rango de ajuste de undelayed corto-circuito de la liberación | Un | De 900 3600 | |
Integrado de protección contra fallos a tierra | No | ||
Tipo de conexión eléctrica del circuito principal | Tornillo de conexión | ||
Dispositivo de construcción | Integrado en el dispositivo fijo integrado en la técnica | ||
Adecuado para carril DIN (rieles de perfil de sombrero) montaje | No | ||
Riel DIN (rieles de perfil de sombrero) de montaje opcional | No | ||
Número de contactos auxiliares como contacto normalmente cerrado | 0 | ||
Número de contactos auxiliares como contacto normalmente abierto | 0 | ||
Número de contactos auxiliares como de cambio de contacto | 0 | ||
Desactivado indicador disponible | No | ||
Con bajo voltaje de liberación | No | ||
Número de polos | 3 | ||
La posición de conexión para circuito de corriente principal | Lado frontal | ||
Tipo de elemento de control | Eje de balancín de la palanca de | ||
Dispositivo completo con unidad de protección | Sí | ||
La unidad de Motor integrado | No | ||
La unidad de Motor opcional | Sí | ||
Grado de protección (IP) | IP20 |
Normas De Producto | UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcado CE | ||
UL File No. | E31593 | ||
UL Categoría de Control No. | DIVQ | ||
Archivo CSA No. | 022086 | ||
CSA Clase No. | 1432-01 | ||
América Del Norte Certificación | En la lista UL, certificación CSA | ||
Diseñado especialmente para América del Norte | Sí | ||
Adecuado para | Circuitos de alimentación, circuitos | ||
Limitación De La Corriente En El Disyuntor | Sí | ||
Max. Clasificación De Voltaje | 600 V | ||
Grado de Protección | IEC: IP20; UL/CSA Tipo: - |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 16 Mbytes |
