> >>NZMH3-AEF300-NA 269284 ELECTRIC Int. automático NZM, 3P, 300A, NA
Anterior producto Siguiente producto

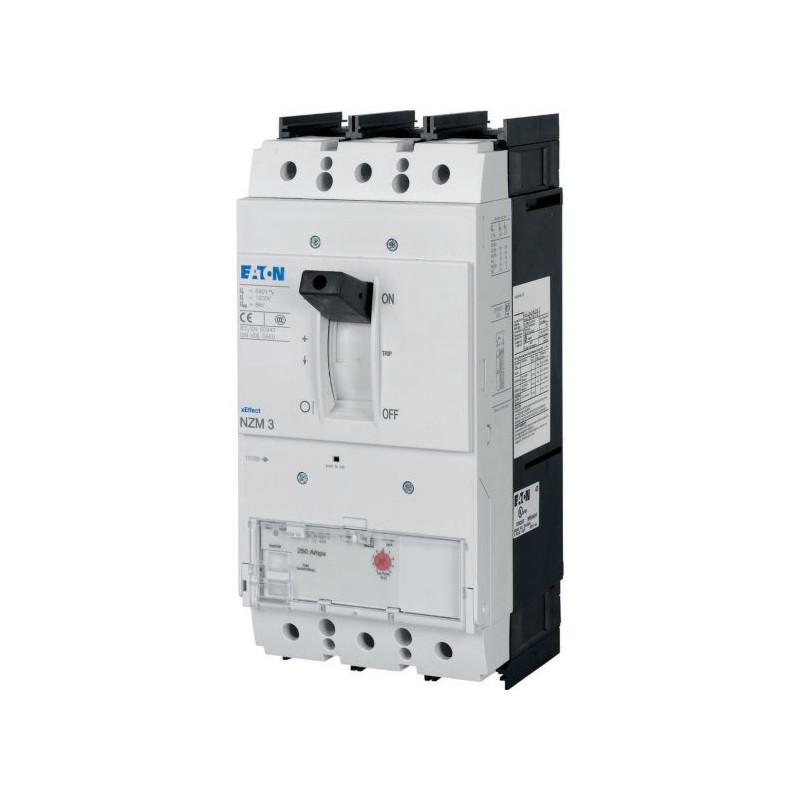

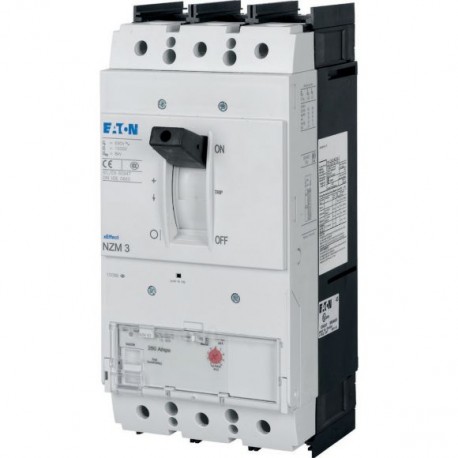

NZMH3-AEF300-NA 269284 EATON ELECTRIC Int. automático NZM, 3P, 300A, NA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH3-AEF300-NA 269284 EATON ELECTRIC Int. automático NZM, 3P, 300A, NA

NZMH3-AEF300-NA

269284

EATON-MOELLER

Int. automático NZM, 3P, 300A, NA

Disyuntor, 3p, 300A

Más detalles


Interruptores de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
Gama de productos
 Disyuntor
Función de protección
 Sistema y la protección de los cables
Norma/Autorización
 UL/CSA, IEC
Sistema de liberación
 Electrónica de liberación
Tipo de instalación
 Fijo
Descripción
 Interruptores conforme a UL/CSA, así como la normativa IEC. IEC conmutación valores de rendimiento que figuran en la placa de clasificación.
Fija la sobrecarga de los comunicados de prensa Ir
Tamaño de fotograma
 NZM3
Número de polos
 De 3 polos
Equipo estándar
 Tornillo de conexión
Capacidad de conmutación
SCCR 480Y/277 V, 60 Hz
 Yocu kA 100
SCCR 480 V 60 Hz
 Yocu kA 100
SCCR 600Y/347 V 60 Hz
 Yocu kA 50
SCCR 600 V 60 Hz
 Yocu kA 50
Corriente nominal = corriente ininterrumpida nominal
Corriente nominal = corriente ininterrumpida nominal
 Yon= You Un 300
Rango de ajuste
Disparo de sobrecarga
General
Normas
 IEC/EN 60947
Protección contra los contactos directos
 Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
La temperatura ambiente, de almacenaje
 °C - -25 - + 70
La operación
 °C -25 - +70
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
 g 20 (media sinusoidal de choque de 20 ms)
Aislamiento de seguridad según EN 61140
Entre contactos auxiliares y contactos principales
 V AC 500
entre los contactos auxiliares
 V AC 300
Peso
 kg 6.34
Posición de montaje
Posición de montaje
Vertical y 90° en todas las direcciones
El equipo básico de
Caja terminal - - -
Tornillo de conexión -
Accesorios
Caja terminal - ● -
Tornillo de conexión - -
Túnel terminal ●
De conexión en la parte posterior
Conductor plano terminal - - -
Ronda de conductor de cobre
Caja terminal
Cadena
 mm2 1 x (2 - 500)
Túnel terminal
Sólido
 mm2 1 x (16 - 185)
Cadena
 mm2
Cadena
 mm2 1 x (4 - 350)
Doble orificio de montaje
 mm2 1 x (0 - 500)
2 x (0 - 500)
Perno de la terminal y del lado posterior de la conexión
Directo en el interruptor
Cadena
 mm2 1 x (4 - 350)
2 x 350
Conexión de ancho de extensión
 mm2
Conexión de ancho de extensión
 mm2 2 x 500
Al de los conductores, cable de Cu
Sólido
 mm2 1 x 16
Cadena
 mm2
Doble orificio de montaje
 mm2 1 x (0 - 500)
2 x (0 - 500)
Perno de la terminal y del lado posterior de la conexión
Plano de tira de cobre, con agujeros
 min. mm 6 x 16 x 0.8
Plano de tira de cobre, con agujeros
 max. mm 10 x 32 x 1.0 + 5 x 32 x 1.0
Conexión de ancho de extensión
 mm (2 x) 10 x 50 x 1.0
Cu tira (número de segmentos x ancho x segmento de espesor)
Caja terminal
min. mm 6 x 16 x 0.8
max. mm 10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Perno de la terminal y del lado posterior de la conexión
Plano de tira de cobre, con agujeros
 min. mm 6 x 16 x 0.8
Plano de tira de cobre, con agujeros
 max. mm 10 x 32 x 1.0 + 5 x 32 x 1.0
Conexión de ancho de extensión
 mm (2 x) 10 x 50 x 1.0
Cobre embarrado (ancho x espesor)
 mm
Perno de la terminal y del lado posterior de la conexión
Tornillo de conexión
 M10
Directo en el interruptor
min. mm 20 x 5
Conexión de ancho de extensión
 mm
Conexión de ancho de extensión
 max. mm 2 x (10 x 50)
Los cables de Control
mm2 1 x (18 - 14)
2 x (18 - 16)
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 300
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 27
Temperatura ambiente de operación min.
 °C -25
Ambiente de funcionamiento temperatura máx.
 °C 70
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un 300
Tensión nominal
 V 690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA 150
La sobrecarga de liberación de la configuración actual
 Un 300 - 300
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un 0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 Un 600 - 3300
Integrado de protección contra fallos a tierra
 No
Tipo de conexión eléctrica del circuito principal
 Tornillo de conexión
Dispositivo de construcción
 Integrado en el dispositivo fijo integrado en la técnica
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
 No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
 No
Número de contactos auxiliares como contacto normalmente cerrado
 0
Número de contactos auxiliares como contacto normalmente abierto
 0
Número de contactos auxiliares como de cambio de contacto
 0
Desactivado indicador disponible
 No
Con bajo voltaje de liberación
 No
Número de polos
 3
La posición de conexión para circuito de corriente principal
 Lado frontal
Tipo de elemento de control
 Eje de balancín de la palanca de
Dispositivo completo con unidad de protección
 Sí
La unidad de Motor integrado
 No
La unidad de Motor opcional
 Sí
Grado de protección (IP)
 IP20
Aprobaciones
Normas De Producto UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcado CE
UL File No. E31593
UL Categoría de Control No. DIVQ
Archivo CSA No. 022086
CSA Clase No. 1432-01
América Del Norte Certificación En la lista UL, certificación CSA
Diseñado especialmente para América del Norte Sí
Adecuado para Circuitos de alimentación, circuitos
Limitación De La Corriente En El Disyuntor Sí
Max. Clasificación De Voltaje 600 V
Grado de Protección IEC: IP20; UL/CSA Tipo: -
Características
IL01208009Z (AWA1230-1992) Interruptor de potencia de la unidad básica
>>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
