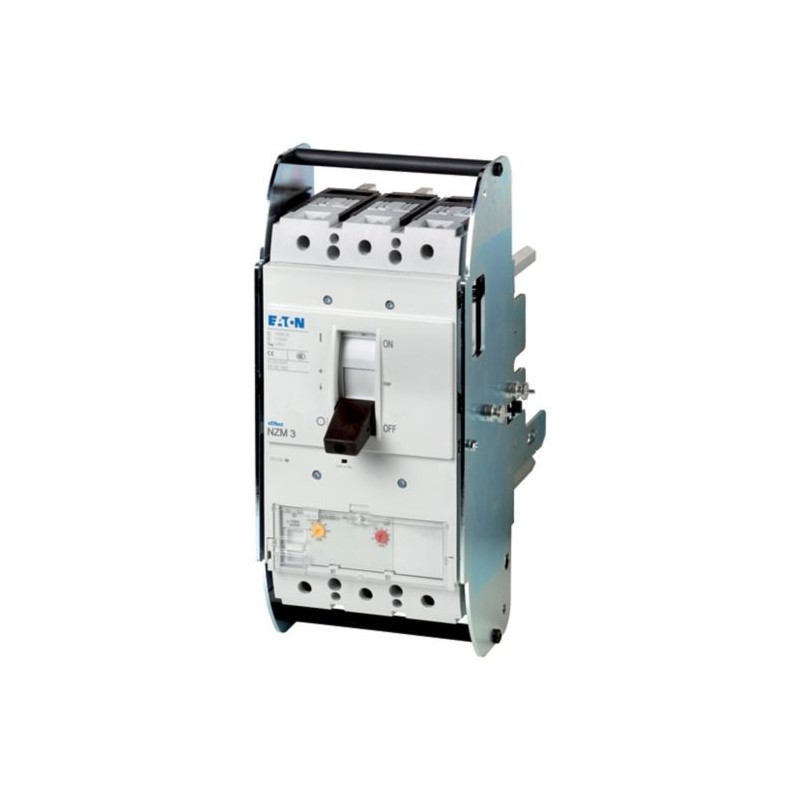

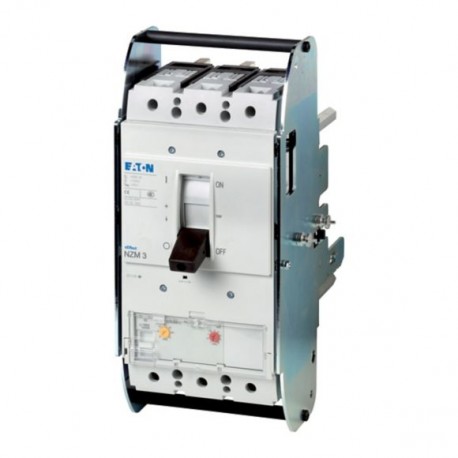

NZMN3-AE250-AVE 110840 EATON MOELLER Interruptor automático , 3P, Iu: 250A

NZMN3-AE250-AVE

110840

EATON - MOELLER

Disponible

Envío el hoy

Interruptor automático , 3P, Iu: 250A

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

Interruptores automáticos NZM - EATON - MOELLER

Técnica extraíble, NZM3 - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

Precio: 1 250,29 €
Descuentos adicionales para clientes registrados.

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Disyuntor
Función de protección
  Sistema y la protección de los cables
Norma/Autorización
  IEC
Tipo de instalación
  Desmontables
Sistema de liberación
  Electrónica de liberación
Tamaño de construcción
  NZM3
Descripción
  na de na
Número de polos
  De 3 polos
Equipo estándar
  Tornillo de conexión
Capacidad de conmutación

400/415 V 50 Hz
YocukA50
Corriente nominal = corriente ininterrumpida nominal

Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn250
Rango de ajuste

Disparo de sobrecarga

General
Normas
  IEC/EN 60947
Protección contra los contactos directos
  Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
  El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente

La temperatura ambiente, de almacenaje
 °C- 40 - + 80
La operación
 °C-25 - +70
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
 g20 (media sinusoidal de choque de 20 ms)
Aislamiento de seguridad según EN 61140

Entre contactos auxiliares y contactos principales
 V AC500
entre los contactos auxiliares
 V AC300
La dirección de la entrada de suministro de
  como se requiere
Grado de protección

Dispositivo
  En la operación de los controles de la zona: IP20 (basic grado de protección)
Cerramientos
  Con aislante de sonido envolvente: IP40 con puerta de acoplamiento giratorio de la manija: IP66
Terminaciones
  Túnel terminal: IP10
Fase aislador y la tira terminal: IP00
Otros datos técnicos (hoja de catálogo)
  > > Peso
>Dependencia de la temperatura, Reducción de
>Una pérdida de potencia
Interruptores de circuito
Corriente nominal = corriente ininterrumpida nominal
Yon= YouUn250
Tensión de impulso admisible la invariabilidad
Uimp
Contactos principales
 V8000
Contactos auxiliares
 V6000
Voltaje de operación nominal
UeV AC690
Categoría de sobretensión/grado de contaminación
  III/3
Tensión nominal de aislamiento
UyoV1000
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación de
Yocm
240 V
YocmkA187
400/415 V
YocmkA105
440 V 50/60 Hz
YocmkA74
525 V, 50/60 Hz
YocmkA53
690 V 50/60 H
IckA40
Nominal de corte en cortocircuito de la capacidad de Icn
Yocn
Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO
La ucikA
240 V, 50/60 Hz
YocukA85
400/415 V 50/60 Hz
YocukA50
440 V 50/60 Hz
YocukA35
525 V, 50/60 Hz
YocukA25
690 V 50/60 Hz
YocukA20
Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO
IcskA
240 V, 50/60 Hz
YocskA85
400/415 V 50/60 Hz
YocskA50
440 V 50/60 Hz
YocskA35
525 V, 50/60 Hz
YocskA13
690 V 50/60 Hz
IcskA5

  Máximo de back-up de fusibles, si la espera de corrientes de cortocircuito en la ubicación de la instalación exceda la capacidad de conmutación de los interruptores.
Nominal de corta duración corriente asignada

t = 0,3 s
YocwkA3.3
t = 1 s
YocwkA3.3
La utilización de la categoría a la norma IEC/EN 60947-2
  Un
Clasificados de decisiones y la capacidad de romper

Corriente de operación nominal
YoeUn
AC-1

380 V 400 V
YoeUn250
415 V
YoeUn250
690 V
YoeUn250
CA--3

380 V 400 V
YoeUn250
415 V
YoeUn250
660 V 690 V
YoeUn250
Vida útil mecánica(de la que max. 50 % viaje por derivación/disparador de mínima tensión)
Las operaciones de 15000
La esperanza de vida, eléctricos

AC-1

690 V 50/60 Hz
Las operaciones de 3000
CA--3

415 V 50/60 Hz
Las operaciones de 2000
690 V 50/60 Hz
Las operaciones de 2000
Max. frecuencia de operación
 Ops/h60
Capacidad del Terminal
Equipo estándar
  Tornillo de conexión
Ronda de conductor de cobre

Caja terminal

Sólido
 mm22 x 16
Cadena
 mm21 x (35 - 240)
2 x (25 a 120)
Túnel terminal

Cadena
 mm2
Cadena
 mm21 x (25 - 185)
Doble orificio de montaje
 mm21 x (50 - 240)
2 x (50 - 240)
Perno de la terminal y del lado posterior de la conexión

Directo en el interruptor

Sólido
 mm21 x 16
2 x 16
Cadena
 mm21 x (25 - 240)
2 x (25 - 240)
Conexión de ancho de extensión
 mm2
Conexión de ancho de extensión
 mm22 x 300
Al de los conductores, cable de Cu



Sólido
 mm21 x 16
Cadena
 mm2
Doble orificio de montaje
 mm21 x (50 - 240)
2 x (50 - 240)
Perno de la terminal y del lado posterior de la conexión

Plano de tira de cobre, con agujeros
min.mm6 x 16 x 0.8
Plano de tira de cobre, con agujeros
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Conexión de ancho de extensión
 mm(2 x) 10 x 50 x 1.0
Cu tira (número de segmentos x ancho x segmento de espesor)

Caja terminal


min.mm6 x 16 x 0.8

max.mm10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Perno de la terminal y del lado posterior de la conexión

Plano de tira de cobre, con agujeros
min.mm6 x 16 x 0.8
Plano de tira de cobre, con agujeros
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Conexión de ancho de extensión
 mm(2 x) 10 x 50 x 1.0
Cobre embarrado (ancho x espesor)
mm
Perno de la terminal y del lado posterior de la conexión

Tornillo de conexión
  M10
Directo en el interruptor


min.mm20 x 5

max.mm30 x 10
+ 30 x 5
Conexión de ancho de extensión
 mm
Conexión de ancho de extensión
max.mm2 x (10 x 50)
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn250
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW18.75
Temperatura ambiente de operación min.
 °C-25
Ambiente de funcionamiento temperatura máx.
 °C70
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0
De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo/generador/instalación prot. (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección ([email protected] [AJZ716010])
Calificación permanente de la actual Iu
 Un250
Tensión nominal
 V690 - 690
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
 kA50
La sobrecarga de liberación de la configuración actual
 Un125 - 250
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
 Un0 - 0
Rango de ajuste de undelayed corto-circuito de la liberación
 Un500 - 2750
Integrado de protección contra fallos a tierra
  No
Tipo de conexión eléctrica del circuito principal
  Tornillo de conexión
Dispositivo de construcción
  Integrado en el dispositivo de la diapositiva en la técnica (extraíble)
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
  No
Riel DIN (rieles de perfil de sombrero) de montaje opcional
  No
Número de contactos auxiliares como contacto normalmente cerrado
  0
Número de contactos auxiliares como contacto normalmente abierto
  0
Número de contactos auxiliares como de cambio de contacto
  0
Desactivado indicador disponible
  No
Con bajo voltaje de liberación
  No
Número de polos
  3
La posición de conexión para circuito de corriente principal
  Lado frontal
Tipo de elemento de control
  Eje de balancín de la palanca de
Dispositivo completo con unidad de protección

La unidad de Motor integrado
  No
La unidad de Motor opcional

Grado de protección (IP)
  IP20
Características
>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-Interruptor automatico , 3P, Iu: 250A - EATON - NZMN3-AE250-AVE - 110840 English 513 Kbytes pdf-Interruptor automatico , 3P, Iu: 250A - EATON - NZMN3-AE250-AVE - 110840
