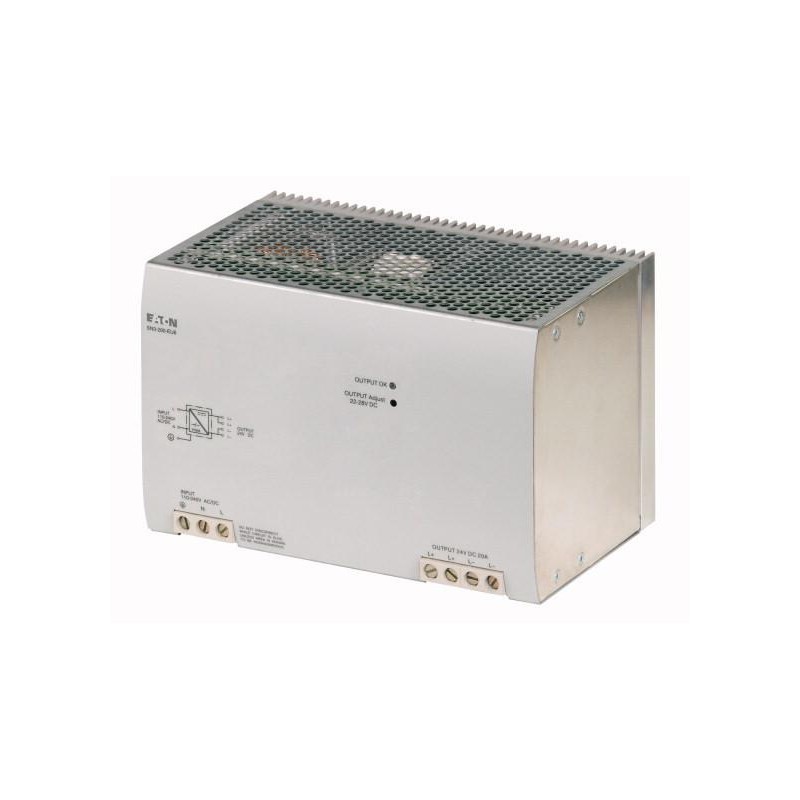

SN3-200-EU8 100645 EATON ELECTRIC Fuente de alimentación estabilizada moni
SN3-200-EU8
100645
EATON-MOELLER
Fuente de alimentación estabilizada moni
Unidad de fuente de alimentación conmutada de modo conmutado pulsado primario, rango de voltaje de entrada: 85-264VAC o 100-350VDC, voltaje de salida 22-28VDC ajustable, corriente de salida nominal 20A, reservas de energía de hasta 50%, se pueden conectar hasta 5 dispositivos en paralelo para aumentar la potencia y para redundancia, alta eficiencia de hasta el 90%
Controladores industriales (PLC) > Fuente de alimentación para sistema PLC
Inicio > EATON - MOELLER series
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Gama de productos | SN3 de conmutación-modo de unidades de suministro de energía | ||
Descripción | Primaria pulsado el suministro de energía, reserva de marcha de hasta el 50 % Hasta 5 dispositivos pueden conectarse en paralelo para aumentar la potencia y de la redundancia | ||
Fases | De una sola fase | ||
Rango de tensión de entrada | 85 - 264 V AC 100 - 350 V CC | ||
Instrucciones | En | ||
| General | |||
Normas | EN 61204, 2006/95/CE, 2004/108/CE, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950) | ||
Grado de protección | |||
Cerramientos | IP20 | ||
Terminales | IP20 | ||
Clase de protección | según EN 61140, Clase 1 | ||
Montaje | Riel DIN (IEC/EN 60715), fijación de complemento | ||
Posición de montaje | Horizontal | ||
La disipación de calor | W | parte no. | |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 0 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 0 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 58 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | Cumple con la norma de producto. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. | ||
| Los PLC (EG000024) / PLC del sistema de suministro de energía (EC000599) | |||
| Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS sistema de fuente de alimentación ([email protected] [AKE532011]) | |||
Voltaje de entrada AC 50 Hz | V | 85 - 264 | |
Voltaje de entrada AC 60 Hz | V | 85 - 264 | |
Voltaje de entrada en DC | V | 100 - 350 | |
El tipo de voltaje (voltaje de entrada) | AC/DC | ||
Max. la corriente de entrada de CA de 50 Hz | Un | 5.5 | |
Max. la corriente de entrada de CA de 60 Hz | Un | 5.5 | |
Max. la corriente de entrada DC | Un | 5.38 | |
Tipo de voltaje de salida | DC | ||
Tensión de salida de CA de 50 Hz | V | 0 - 0 | |
Tensión de salida de CA de 60 Hz | V | 0 - 0 | |
Tensión de salida DC | V | 0 - 0 | |
Max. la corriente de salida de CA de 50 Hz | Un | 0 | |
Max. la corriente de salida de CA de 60 Hz | Un | 0 | |
Max. la corriente de salida DC | Un | 20 | |
La redundancia | Sí | ||
Adecuado para las funciones de seguridad | Sí | ||
Ancho | mm | 130 | |
Altura | mm | 130 | |
Profundidad | mm | 200 | |
| Característica | Valor |
|---|---|
| Voltaje de entrada en CA a 50 Hz (EF007118) | 85 V |
| Voltaje de entrada de CC (EF007120) | 100 V |
| Voltaje de salida en CC (EF007001) | 22 V |
| Corriente máxima de salida CA 50 Hz (EF007351) | 20 A |
| Redundancia (EF003156) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Anchura (EF000008) | 200 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 130 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
