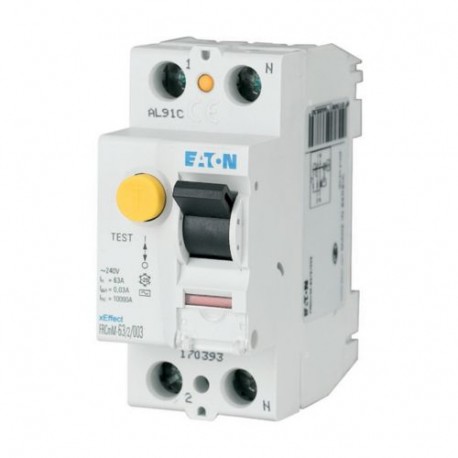

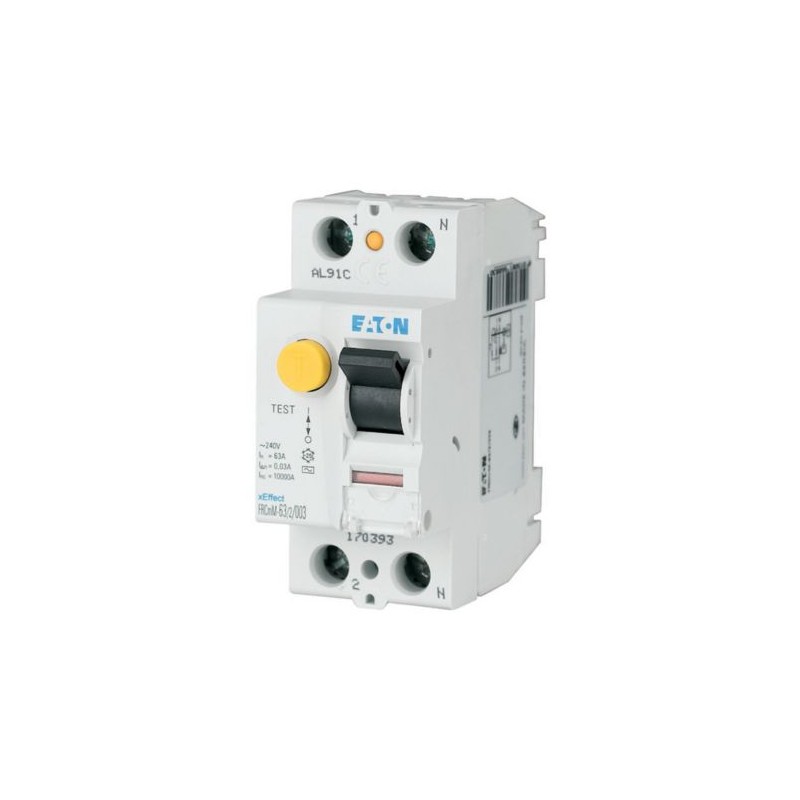

FRCMM-40/2/03-G 170366 Y7-170366 EATON ELECTRIC Interruptor diferencial, 40A, 2p, 300mA, Tipo G Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FRCMM-40/2/03-G 170366 Y7-170366 EATON ELECTRIC Interruptor diferencial, 40A, 2p, 300mA, Tipo G

FRCMM-40/2/03-G

170366

Y7-170366

EATON-MOELLER

Int. diferencial FRCMM, 40A, 2p, 300mA, Tipo G

Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB. Residual current circuit breaker (RCCB), 40A, 2p, 300mA, type G

Disyuntor de corriente residual FRCmM, 2 polos, Entrada de corriente nominal: 40 A, Intensidad nominal de cortocircuito Icn: 10 con fusible de respaldo kA, Corriente de falla nominal IΔN: 0.3 A, Aparamenta para aplicaciones industriales y comerciales avanzadas

Más detalles


Disyuntores, fusibles > Interruptor automático de corriente residual (RCCB)

Aparamenta Modular - Terciario y Diferencial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $229.33
Precio unitario: $229.33
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
N.º de catálogo
170366
EAN
4015081668588
Longitud/profundidad de producto
80 mm
Altura del producto
76 mm
Anchura del producto
35 mm
Peso del producto
0.201 kg
Conformidad(es)
RoHS conform
Certificación(es)
ÖVE E 8601
EN45545-2
IEC 61373
IEC/EN 61008
Código de modelo
FRCMM-40/2/03-G

Programa de entrega

Aplicación
Número de polos
Dos polos
Tiempo de disparo
10 ms de retardo
Con retardo corto
Amperaje nominal
40 A
Resistencia de cortocircuito nominal
10 kA con fusible de reserva
Corriente nominal de fallo
300 mA
Tipo de sensibilidad
Sensible a la corriente alterna
Corriente soportada de impulso
Resistente a intensidad de choque de 3 kA (8/20 μs)
Tipo
  • FRCmM
  • Interruptores diferenciales
  • Tipo G (ÖVE E 8601)

Datos técnicos - eléctricos

Tensión nominal (IEC/EN 60947-2)
240 V AC
Tensión nominal de funcionamiento (Ue) - máx.
240 V
Tensión asignada de aislamiento (Ui)
440 V
Tensión asignada soportada al impulso (Uimp)
4 kV
Corriente asignada de fallo - mín.
0.3 A
Corriente asignada de fallo - máx.
0.3 A
Clasificación de frecuencia
50 Hz / 60 Hz
Clasificación de cortocircuito
63 A (máx. fusible de recambio admisible)
Tipo de corriente de fuga
AC
Capacidad nominal de interrupción y cierre residual
500 A
Sobrecarga del fusible de reserva permitida - máx.
40 A gG/gL
Corriente nominal soportada de corta duración (Icw)
10kA
Capacidad de corriente de sobretensión transitoria
3 kA
Rango del circuito de prueba
184 V AC - 250 V AC
Grado de contaminación
2
Vida útil, eléctrica
4000 operaciones

Datos técnicos - mecánicos

Bastidor
45mm
Anchura en serie de espaciados modulares
2
Anchura integrada (cantidad de unidades)
35 mm (2 SU)
Profundidad integrada
70.5 mm
Método de montaje
Carril DIN
Fijación rápida con 2 posiciones de pestillo para carril DIN IEC/EN 60715
Posición de montaje
Según se requiera
Grado de protección
IP20
IP20, IP40 con carcasa adecuada
Indicación de estado
Blanco / azul
Terminales (superior e inferior)
Terminales dobles
Capacidad del terminal (cable rígido)
1,5 mm² - 35 mm²
Sección de conductor conectable (núcleo rígido) - mín.
1.5 mm²
Sección del conductor conectable (núcleo rígido) - máx.
35 mm²
Capacidad del terminal (cable trenzado)
16 mm² (2x)
Sección de conductor conectable (multifilar) - mín.
1.5 mm²
Sección de conductor conectable (multicableado) - máx.
16 mm²
Capacidad del terminal (cable)
M5 (con tornillo con ranura en cruz conforme a EN ISO 4757-Z2, PZ2)
Protección del terminal
Seguro para dedos y manos, DGUV VS3, EN 50274
Par de apriete
2 Nm - 2,4 Nm
Color de indicador de posición del contacto
Rojo/verde
Grosor del material de embarrado
0,8 mm - 2 mm
Vida útil, mecánica
20.000 operaciones
Temperatura de almacenamiento y transporte permitida - mín.
-35 °C
Temperatura de almacenamiento y transporte permitida - máx.
60 °C
Resistencia climática
25-55°C / 90-95% de humedad relativa según IEC 60068-2

Verificación del diseño según la norma IEC/EN 61439 - datos técnicos

Corriente asignada de empleo para disipación térmica específica (Entrada)
40 A
Disipación térmica por polo, en función de la corriente
3.9 W
Disipación térmica del equipo, dependiente de la corriente
7,8 W
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
40 °C

Verificación del diseño según la norma IEC/EN 61439

10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

Información adicional

Características
Equipos adicionales posibles
Interruptor automático de corriente residual
Equipado con:
Dispositivo de enclavamiento
Funciones
Tipo de retardo de corta duración
Características especiales
  • Marcas de prueba de intensidad según la inscripción
  • La temperatura de funcionamiento máxima es de 75 °C: A partir de 40 ºC, la corriente continua admisible máx. disminuye un 2,5 % por cada intervalo de 1 °C
Utilizado con
FRCmM
Interruptores diferenciales
Tipo G (ÖVE E 8601)

ETIM for 170366 Disyuntores, fusibles (EC000003)
Característica Valor
Número de polos (EF001391) 2
Tensión nominal (EF000228) 240 V
Corriente nominal (EF000227) 40 A
Corriente nominal de fallo (EF002358) 0.3 A
Tensión de aislamiento nominal Ui (EF001366) 440 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Método de montaje (EF000003) Carril DIN
Tipo de corriente de fallo (EF002560) CA
Tipo selectivo (EF002561) No
Tipo de retardo de corta duración (EF003604) Sí
Resistencia al cortocircuito (Icw) (EF002562) 10 kA
Resistencia a la corriente (EF002564) 3 kA
Tipo de tensión (EF000187) CA
Con dispositivo de bloqueo (EF007385) Sí
Frecuencia (EF005455) 50/60 Hz
Equipos adicionales posibles (EF008148) Sí
Grado de protección (IP) (EF005474) IP20
Ancho en número de espacios modulares (EF002950) 2
Profundidad de instalación (EF000218) 70.5 mm
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Grado de contaminación (EF002570) 2
Sección de conductor conectable (EF007343) 1.5 mm²
Sección de conductor conectable sólido (EF007337) 1.5 mm²
Número RAL (similar) (EF003882) 7035
Protección contra explosiones (EF004663) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRCMM-40/2/03-G Y7-170366 170366 EN_243133.pdf 551 Kbytes FRCMM-40/2/03-G Y7-170366 170366 EN_243133.pdf
