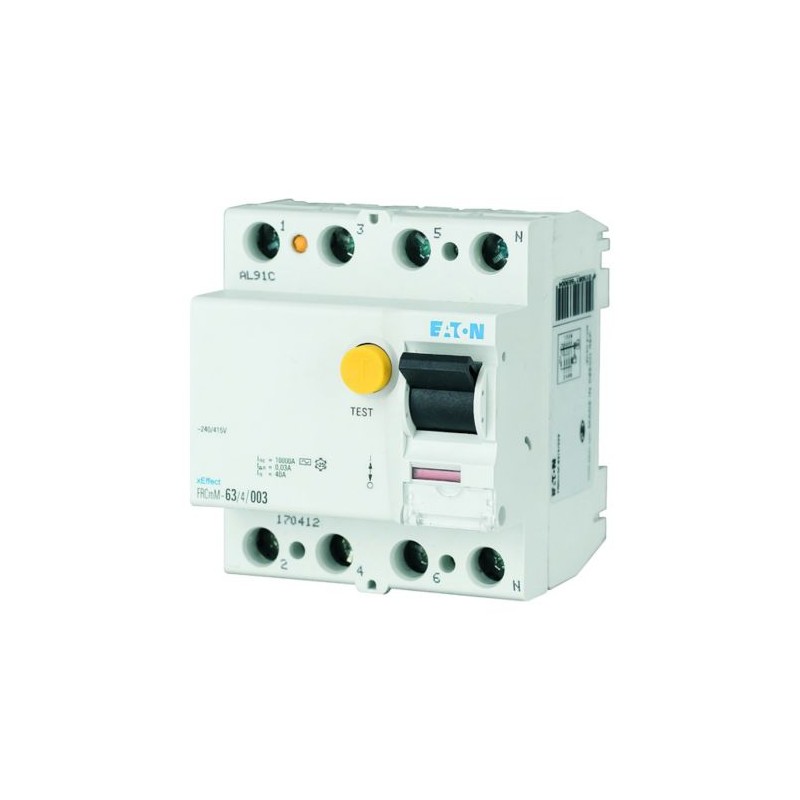

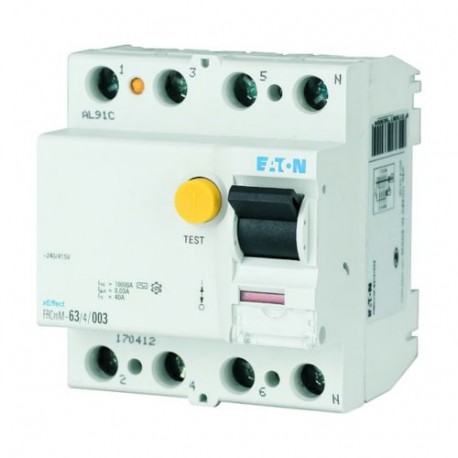

FRCMM-100/4/01 180782 Y7-180782 EATON ELECTRIC Interruptor diferencial, 100A, 4p, 100mA, clase AC
FRCMM-100/4/01
180782
Y7-180782
EATON-MOELLER
Int. diferencial FRCMM, 100A, 4p, 100mA, clase AC
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB. Mains voltage-independent residual current circuit-breaker for fault protection and additional protection, 100A, 4p, 100 mA, type AC
Disyuntores, fusibles > Interruptor automático de corriente residual (RCCB)
Aparamenta Modular – Industrial
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
N.º de catálogo
180782
EAN
4015081759507
Longitud/profundidad de producto
80 mm
Altura del producto
76 mm
Anchura del producto
70 mm
Peso del producto
0.386 kg
Conformidad(es)
RoHS conform
Certificación(es)
IEC/EN 61008
EN45545-2
IEC 61373
EN45545-2
IEC 61373
Código de modelo
FRCMM-100/4/01
Programa de entrega
Aplicación
Número de polos
Cuatro polos
Tiempo de disparo
Instantáneo
Amperaje nominal
100 A
Resistencia de cortocircuito nominal
10 kA con fusible de reserva
Corriente nominal de fallo
100 mA
Tipo de sensibilidad
Sensible a la corriente alterna
Corriente soportada de impulso
Parcialmente protegido contra sobretensiones 250 A
Resistente a intensidad de choque de 250 A (8/20 μs)
Resistente a intensidad de choque de 250 A (8/20 μs)
Tipo
- FRCmM
- Interruptores diferenciales
- Tipo AC
Datos técnicos - eléctricos
Tensión nominal (IEC/EN 60947-2)
240 V AC / 415 V AC
Tensión nominal de funcionamiento (Ue) - máx.
415 V
Tensión asignada de aislamiento (Ui)
440 V
Tensión asignada soportada al impulso (Uimp)
4 kV
Corriente asignada de fallo - mín.
0.1 A
Corriente asignada de fallo - máx.
0.1 A
Clasificación de frecuencia
50Hz
Clasificación de cortocircuito
100 A (máx. admisible en fusible de respaldo)
Tipo de corriente de fuga
AC
Capacidad nominal de interrupción y cierre residual
1000 A
Sobrecarga del fusible de reserva permitida - máx.
80 A gG/gL
Corriente nominal soportada de corta duración (Icw)
10kA
Capacidad de corriente de sobretensión transitoria
0.25 kA
Rango del circuito de prueba
184 V AC - 440 V AC
Grado de contaminación
2
Vida útil, eléctrica
4000 operaciones
Datos técnicos - mecánicos
Bastidor
45mm
Anchura en serie de espaciados modulares
4
Anchura integrada (cantidad de unidades)
70 mm (4 SU)
Profundidad integrada
70.5 mm
Método de montaje
Fijación rápida con 2 posiciones de pestillo para carril DIN IEC/EN 60715
Carril DIN
Carril DIN
Posición de montaje
Según se requiera
Grado de protección
IP20, IP40 con carcasa adecuada
IP20
IP20
Indicación de estado
Blanco / azul
Terminales (superior e inferior)
Terminales dobles
Capacidad del terminal (cable rígido)
1,5 mm² - 35 mm²
Sección de conductor conectable (núcleo rígido) - mín.
1.5 mm²
Sección del conductor conectable (núcleo rígido) - máx.
35 mm²
Capacidad del terminal (cable trenzado)
16 mm² (2x)
Sección de conductor conectable (multifilar) - mín.
1.5 mm²
Sección de conductor conectable (multicableado) - máx.
16 mm²
Capacidad del terminal (cable)
M5 (con tornillo con ranura en cruz conforme a EN ISO 4757-Z2, PZ2)
Protección del terminal
Seguro para dedos y manos, DGUV VS3, EN 50274
Par de apriete
2 Nm - 2,4 Nm
Color de indicador de posición del contacto
Rojo/verde
Grosor del material de embarrado
0,8 mm - 2 mm
Vida útil, mecánica
20 000 operaciones
Temperatura de almacenamiento y transporte permitida - mín.
-35 °C
Temperatura de almacenamiento y transporte permitida - máx.
60 °C
Resistencia climática
25-55 °C / 90-95 % de humedad relativa según IEC 60068-2
Verificación del diseño según la norma IEC/EN 61439 - datos técnicos
Corriente asignada de empleo para disipación térmica específica (Entrada)
100 A
Disipación térmica por polo, en función de la corriente
0 W
Disipación térmica del equipo, dependiente de la corriente
18,8 W
Disipación térmica estática, no dependiente de la corriente
0 W
Capacidad de disipación térmica
0 W
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
40 °C
Verificación del diseño según la norma IEC/EN 61439
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de potencia para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
Información adicional
Características
Interruptor diferencial
Equipos adicionales posibles
Equipos adicionales posibles
Equipado con:
Dispositivo de enclavamiento
Características especiales
- Marcas de prueba de intensidad según la inscripción
- La temperatura de funcionamiento máxima es de 75 °C: A partir de 40 ºC, la corriente continua admisible máx. disminuye un 1,2 % por cada intervalo de 1 °C
Utilizado con
FRCmM
Tipo AC
Interruptores diferenciales
Tipo AC
Interruptores diferenciales
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 32 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FRCMM-100/4/01 Y7-180782 180782 EN_243133.pdf | 551 Kbytes |
|
