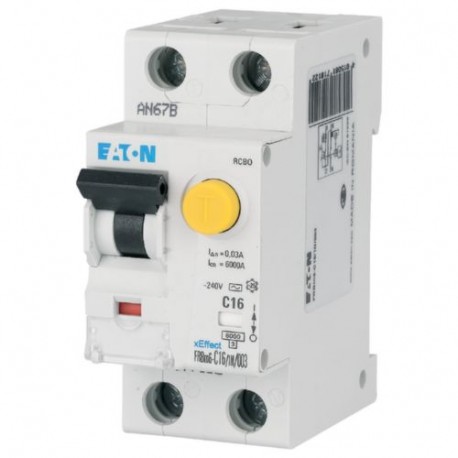

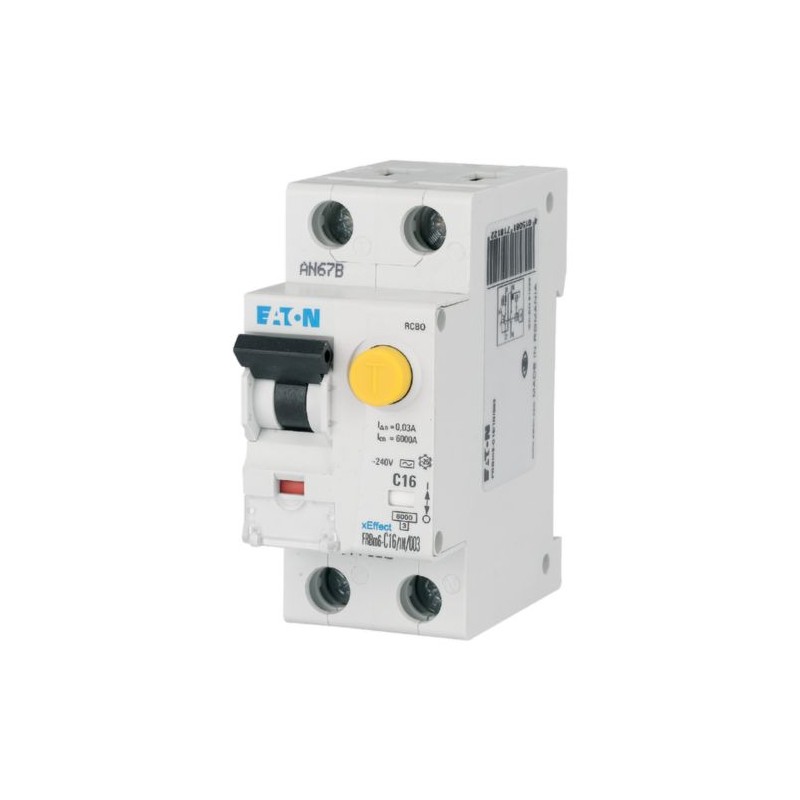

FRBM6-C16/1N/003 177352 Y7-177352 EATON ELECTRIC Int, Combinado, 16A, 30mA, curva C , 1P+N, clase AC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

FRBM6-C16/1N/003 177352 Y7-177352 EATON ELECTRIC Int, Combinado, 16A, 30mA, curva C , 1P+N, clase AC

FRBM6-C16/1N/003

177352

Y7-177352

EATON-MOELLER

Int. combinado FRBM6, 16A, 30mA, curva C , 1P+N, clase AC

Eaton Moeller series xEffect - FRBm6/M RCBO - interruptor diferencial con protección de sobrecorriente RCD/MCB, 16A, 30mA, disparo MCB tipo C, 1 polo+N, tipo de disparo RCCB: CA

Combinación de dispositivo de corriente diferencial/disyuntor en miniatura de alta calidad, independiente de la tensión de línea, indicador de posición de contacto rojo - verde, protección del enchufe trasero del terminal, cierre de corredera triestable - permite la extracción del sistema de barras colectoras existente, amplia gama de accesorios adecuados para la instalación posterior, amplia gama de corrientes de fallo nominales, corrientes nominales de funcionamiento de hasta 40 A, características de disparo B, C, D, capacidad de corte nominal 6 kA, adecuado para uso en exteriores (alimentación in situ y cuadro de distribución exterior) hasta -25 °C

Más detalles


Disyuntores, fusibles > Combinación de interruptor diferencial/magnetotérmico

Aparamenta Modular - Terciario y Diferencial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $144.02
Precio unitario: $144.02
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller series xEffect - FRBm6/M RCBO - interruptor diferencial con protección de sobrecorriente
N.º de catálogo
177352
EAN
4015081718122
Longitud/profundidad de producto
80 mm
Altura del producto
75 mm
Anchura del producto
35 mm
Peso del producto
0.193 kg
Conformidad(es)
Con marca CE
RoHS conform
Certificación(es)
CE
Código de modelo
FRBM6-C16/1N/003

Delivery program

Aplicación
Aparamenta para aplicaciones industriales y comerciales avanzadas
Función básica
Dispositivo combinado RCD/MCB
Número de polos
Unipolar + N
Número de polos (protegidos)
1
Número de polos (total)
2
Característica de desenclavamiento
C
Corriente asignada
16 A
Corriente nominal de fallo
0.03 A
Tipo
RCBO

Technical data - electrical

Tipo de tensión
CA
Tensión nominal
240 V - 240 V
Tensión nominal de funcionamiento (Ue) - máx.
240 V
Tensión asignada de aislamiento (Ui)
500 V
Tensión asignada soportada al impulso (Uimp)
4 kV
Clasificación de frecuencia
50 Hz
Tipo de corriente de fuga
CA
Capacidad asignada de corte en cortocircuito (EN 60947-2)
0 kA
Capacidad asignada de corte en cortocircuito (EN 61009)
6 kA
Capacidad asignada de corte en cortocircuito (EN 61009-1)
6 kA
Capacidad asignada de corte en cortocircuito (IEC 60947-2)
0 kA
Capacidad de corriente de sobretensión transitoria
0.25 kA
Característica de desconexión
Sin retardo
Categoría de sobretensión
III
Grado de contaminación
2

Technical data - mechanical

Anchura en serie de espaciados modulares
2
Profundidad integrada
75.5 mm
Grado de protección
IP20
Sección de conductor conectable (núcleo rígido) - mín.
1 mm²
Sección del conductor conectable (núcleo rígido) - máx.
25 mm²
Sección de conductor conectable (multifilar) - mín.
1 mm²
Sección de conductor conectable (multicableado) - máx.
25 mm²

Design verification as per IEC/EN 61439 - technical data

Corriente asignada de empleo para disipación térmica específica (Entrada)
16 A
Disipación térmica del equipo, dependiente de la corriente
3,6 W
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
40 °C

Design verification as per IEC/EN 61439

10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descarga eléctrica
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión soportada de impulso
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 177352 Disyuntores, fusibles (EC000905)
Característica Valor
Número de polos (total) (EF008618) 2
Número de polos protegidos (EF005548) 1
Tensión nominal (EF000228) 240 V
Tensión de aislamiento nominal Ui (EF001366) 500 V
Resistencia a picos de tensión asignada (Uimp) (EF011980) 4 kV
Corriente nominal (EF000227) 16 A
Corriente nominal de fallo (EF002358) 0.03 A
Tipo de corriente de fallo (EF002560) CA
Clase de limitación de energía (EF002568) 3
Capacidad de corte asignada según EN 61009 (EF012628) 6 kA
Poder de corte nominal según IEC 60947-2 (EF006065) 0 kA
Poder de corte asignado Icn según EN 61009-1 (EF011981) 6 kA
Característica de desconexión (EF012587) Sin retardo
Resistencia a la corriente (EF002564) 0.25 kA
Tipo de tensión (EF000187) CA
Frecuencia (EF005455) 50 Hz
Curva de disparo (EF000889) C
Acoplamiento de conductor neutro (EF005997) Sí
Con dispositivo de bloqueo (EF007385) No
Categoría de sobretensión (EF002569) 3
Grado de contaminación (EF002570) 2
Temperatura ambiente durante el funcionamiento (EF007515) -25 °C
Ancho en número de espacios modulares (EF002950) 2
Profundidad de instalación (EF000218) 75.5 mm
Protección contra disparos intempestivos (EF009497) No
Grado de protección (IP) (EF005474) IP20
Sección de conductor conectable sólido (EF007337) 1 mm²
Sección de conductor conectable (EF007343) 1 mm²

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRBM6-C16/1N/003 Y7-177352 177352 EN_243133.pdf 551 Kbytes FRBM6-C16/1N/003 Y7-177352 177352 EN_243133.pdf
